Dobradiça 180° para fixação de vidro 45 x 45 x 26 mm sistema plano AISI304, acetinado

Go to Product feedback

Dobradiça 180° em aço AISI 304 com acabamento acetinado para montagem de vidro 6-10,76mm. Dimensões 45×45×26mm, rosca M8, regulação 9mm. Abertura completa 180° para cabines, divisórias e portas de vidro.

Go to full description
with VAT without VAT
Price 5,86 €
incl. 23% VAT

Shipping costs are not included in the price.

Availability:
Temporariamente indisponível
Unavailable

Características do produto

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem Plano

Descrição

Dobradiça 180° para fixação de vidro 45×45×26 mm AISI 304 acetinado

Dobradiça 180° para fixação de vidro em aço inoxidável AISI 304 com acabamento acetinado — elemento destinado à montagem profissional de estruturas de vidro em sistema plano. Permite abertura do vidro em amplitude completa de 180° (90° para cada lado), possibilitando o projeto livre de divisórias, portas e cabines de vidro sem limitações de ângulo de abertura.

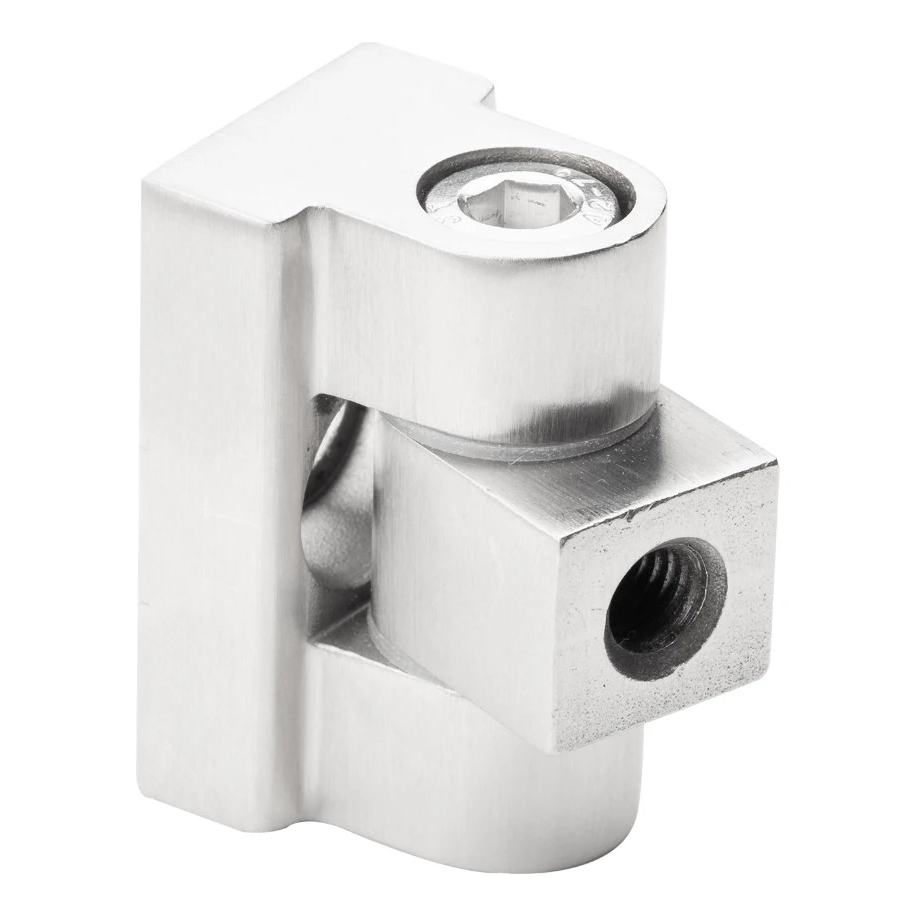

Dobradiça 180° para fixação de vidro AISI 304 acetinado — vista geral
Dobradiça 180° para fixação de vidro AISI 304 acetinado — vista geral

Durabilidade e resistência à corrosão

O corpo da dobradiça é fabricado em aço inoxidável de alta qualidade AISI 304, garantindo resistência duradoura à corrosão — mesmo em ambientes com humidade elevada, como casas de banho, piscinas ou cabines de duche. O acabamento acetinado da superfície mascara eficazmente marcas de dedos e sujidade, mantendo a aparência estética com manutenção mínima. Os desenhos técnicos indicam rugosidade superficial Ra 1,6 e Ra 3,2 — confirmando a maquinagem mecânica precisa dos elementos.

Montagem por aparafusamento — sistema plano

A dobradiça é montada em superfícies planas pelo método de aparafusamento utilizando rosca M8. Este método garante alta resistência da ligação, facilidade de instalação e eventual desmontagem — sem necessidade de equipamento especializado. O orifício oval no corpo permite regulação da posição do vidro num alcance de 9 mm, facilitando o ajuste preciso do painel de vidro durante a montagem.

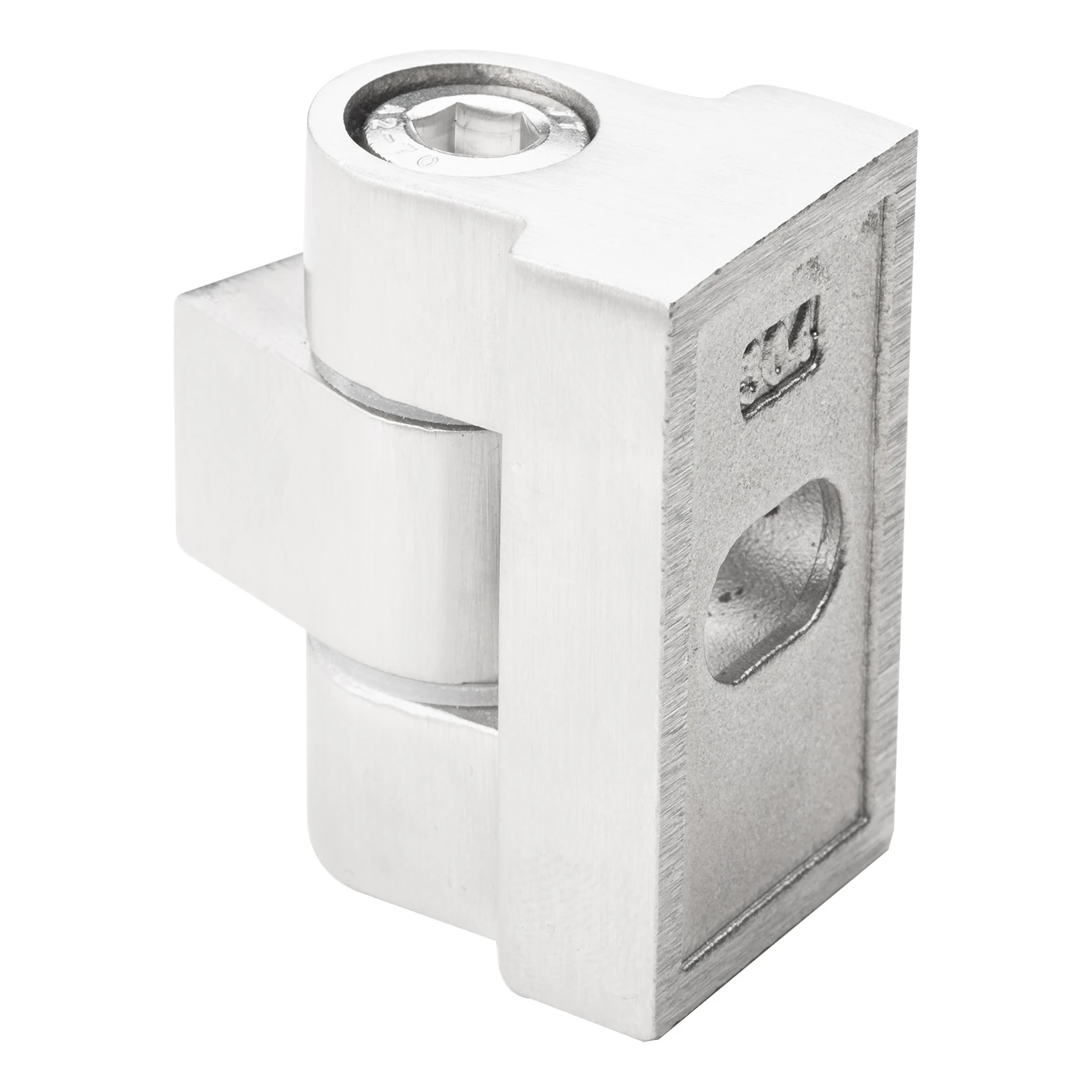

Dobradiça 180° AISI 304 — vista lateral com marcação 304
Dobradiça 180° AISI 304 — vista lateral com marcação 304

Compatibilidade com vidro

A dobradiça está adaptada para montagem de painéis de vidro com espessura de 6 mm a 10,76 mm, abrangendo tanto vidro temperado monocamada como vidro laminado popular (VSG). Desta forma, um modelo de dobradiça funciona em diferentes configurações — o instalador não precisa de armazenar variantes separadas para diferentes espessuras de vidro.

Dimensões e dados técnicos

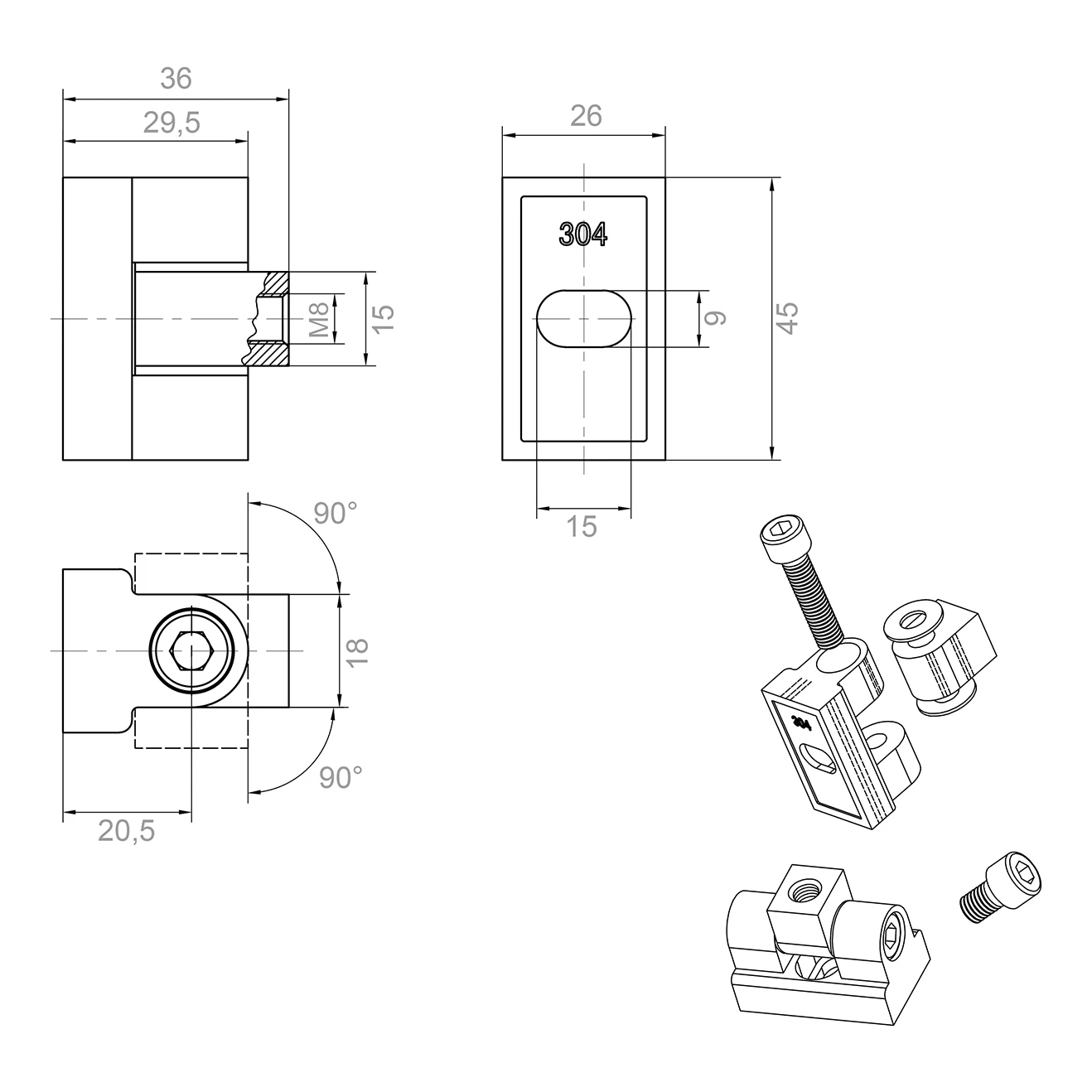

Desenho técnico da montagem da dobradiça 180° com dimensões e vista explodida
Desenho técnico da montagem da dobradiça 180° com dimensões e vista explodida
  • Dimensões do corpo (C × A × larg.): 45 × 45 × 26 mm
  • Profundidade total da montagem com conector: 36 mm
  • Profundidade do corpo: 29,5 mm
  • Ângulo de abertura: 180° (90° para cada lado)
  • Rosca de fixação: M8
  • Comprimento da parte roscada do conector: 15 mm
  • Diâmetro do orifício passante do conector: ø 8,2 mm
  • Diâmetro do orifício para pino: ø 8,5 mm
  • Diâmetro do aprofundamento: ø 13,5 mm
  • Orifício oval (regulação): 9 mm
  • Dimensões do conector rotativo: 24,5 × 18 × 15 mm
  • Chanfros: 2×C0,5 e C1
  • Material: aço inoxidável AISI 304
  • Acabamento: acetinado
  • Espessura do vidro: de 6 mm a 10,76 mm
  • Tipo de montagem: sistema plano (para superfícies planas)
  • Peso: 0,16 kg

Desenhos dimensionais dos elementos

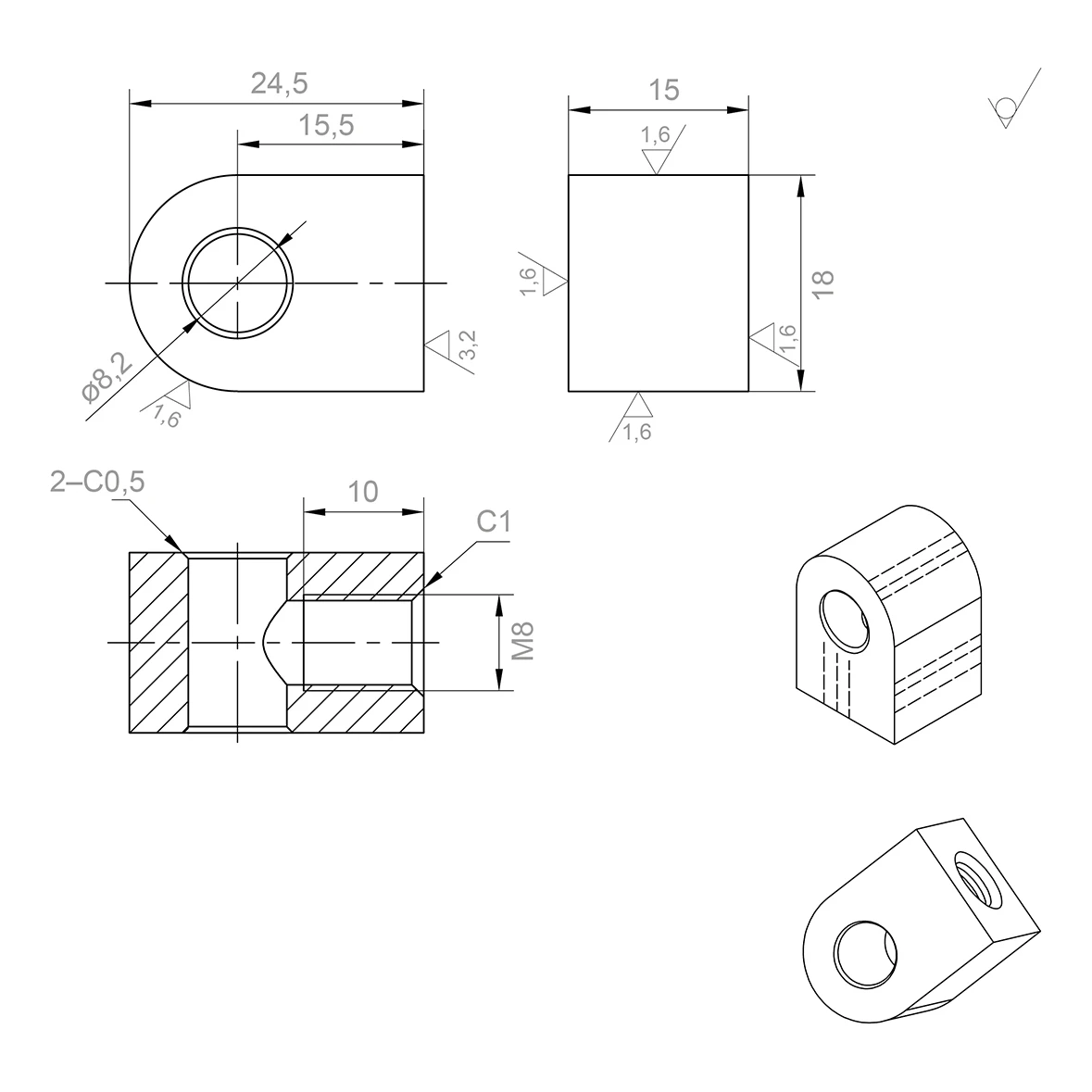

Desenho técnico do conector rotativo da dobradiça com dimensões e secção
Desenho técnico do conector rotativo da dobradiça com dimensões e secção

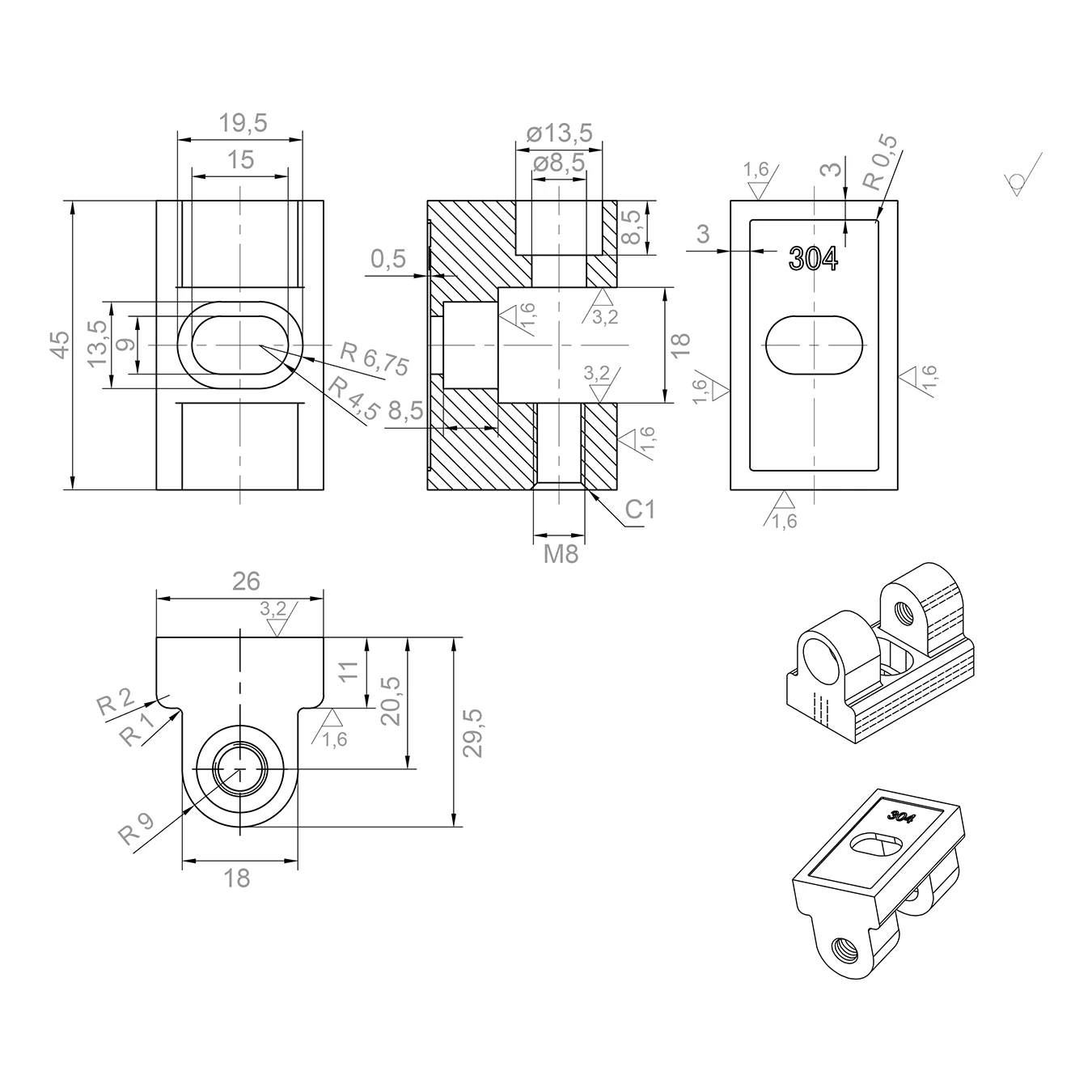

Desenho técnico do corpo da dobradiça com dimensões, secções e vistas isométricas
Desenho técnico do corpo da dobradiça com dimensões, secções e vistas isométricas
