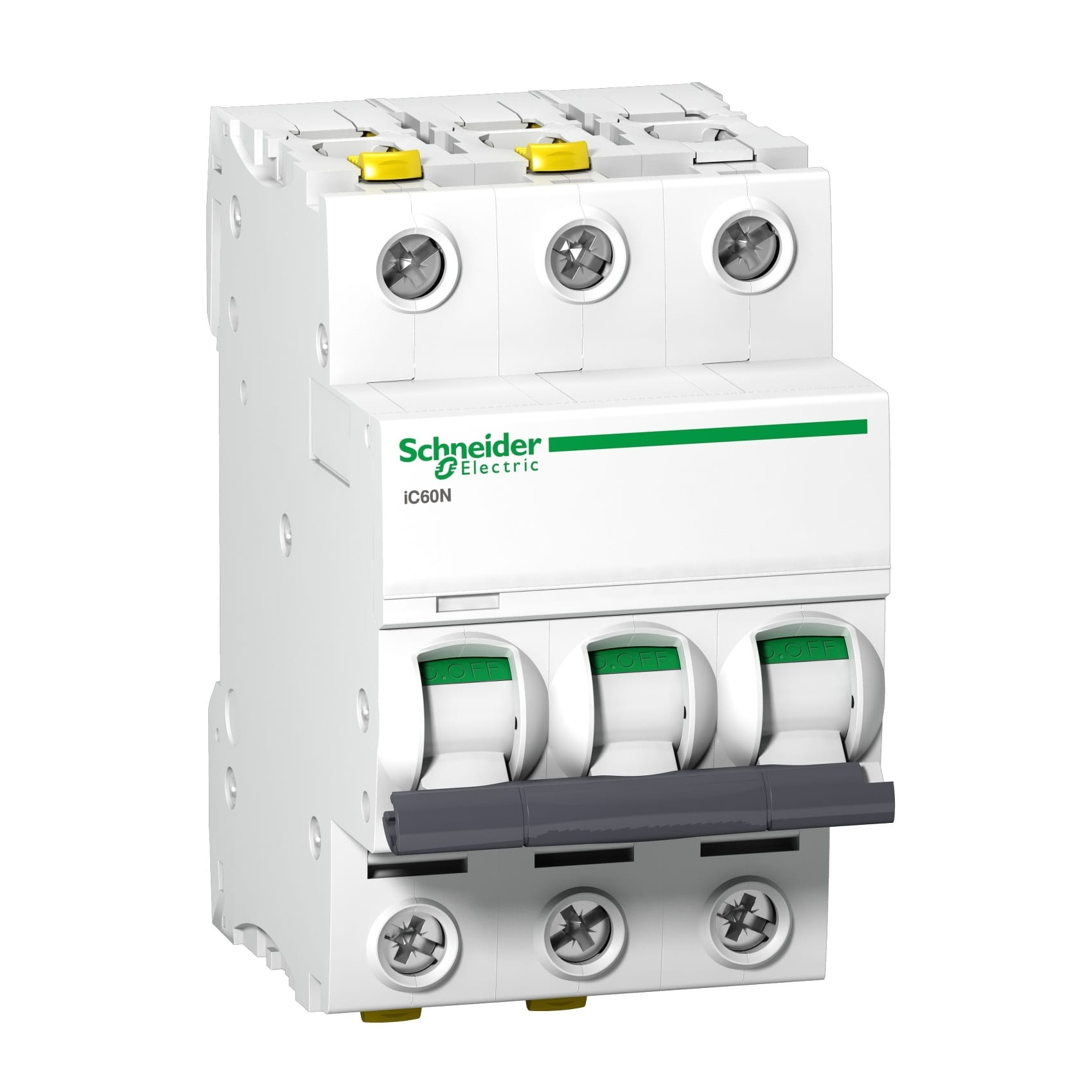

Disjuntor Schneider Electric Acti9 B 16A 3P 6kA
product unavailable
adicionar à lista de desejos
Descrição
Schneider Electric Disjuntor de Sobrecorrente B 16A 3P 6kA Acti9
O disjuntor de sobrecorrente B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 da marca SCHNEIDER ELECTRIC protege eficazmente as instalações elétricas contra sobrecargas e curto-circuitos.
É ideal para a proteção de instalações elétricas em edifícios residenciais e estruturas similares, integrando-se com outros dispositivos num conjunto de proteção completo adaptado às necessidades da construção residencial. Caracteriza-se por uma capacidade de interrupção de curto-circuito de 6kA.
Especificação
| Parâmetro | Valor |
|---|---|
| Aplicação do dispositivo | Distribuição |
| Gama de produtos | Acti 9 |
| Nome do produto | Acti 9 iC60 |
| Tipo de produto ou componente | Disjuntor de sobrecorrente |
| Nome abreviado do dispositivo | IC60N |
| Descrição dos polos | 3P |
| Número de polos protegidos | 3 |
| [In] corrente nominal | 16 A |
| Tipo de rede | [[Corrente contínua (DC) Corrente alternada (AC)]] |
| Tecnologia de disparo | Termomagnético |
| Característica | B |
| Categoria de utilização | [[Categoria A de acordo com EN 60898-1 Categoria A de acordo com IEC 60898-1]] |
| Função de isolamento | [[Sim de acordo com EN 60898-1 Sim de acordo com EN 60947-2 Sim de acordo com IEC 60898-1 Sim de acordo com IEC 60947-2]] |
| Normas | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Parâmetros complementares
| Parâmetro | Valor |
|---|---|
| Frequência da rede | 50/60 Hz |
| Limite superior de disparo magnético | 4 x In +/- 20 % |
| Classe de limitação | [[3 de acordo com EN 60898-1 3 de acordo com IEC 60898-1]] |
| Tensão nominal de isolamento [Ui] | [[500 V corrente alternada (AC) 50/60 Hz de acordo com EN 60947-2 500 V corrente alternada (AC) 50/60 Hz de acordo com IEC 60947-2]] |
| Tensão nominal de impulso suportável [Uimp] | [[6 kV de acordo com EN 60947-2 6 kV de acordo com IEC 60947-2]] |
| Indicação da posição do contacto | Sim |
| Tipo de comando | Alavanca |
| Sinalização local | Indicador de disparo |
| Base de montagem | Calha DIN |
| Largura em módulos de 9 mm | 6 |
| Altura | 91 mm |
| Largura | 54 mm |
| Profundidade | 78,5 mm |
| Massa do produto | 0,375 kg |
| Cor | Branco |
| Durabilidade mecânica | 20000 ciclos |
| Durabilidade elétrica | 10000 ciclos |
| Ligações - terminais | [[Terminal duplo (superior ou inferior) 1…25 mm² rígido Terminal duplo (superior ou inferior) 1…16 mm² flexível]] |
| Comprimento do condutor descarnado | 14 mm para ligação superior ou inferior |
| Binário de aperto | 2 N.m superior ou inferior |
| Proteção diferencial | Bloco separado |
Ambiente de trabalho
| Parâmetro | Valor |
|---|---|
| Grau de proteção IP | [[IP20 de acordo com IEC 60529 IP20 de acordo com EN 60529]] |
| Grau de poluição | 3 |
| Categoria de sobretensão | IV |
| Tropicalização | 2 |
| Humidade relativa | 95 % a 55 °C |
| Temperatura ambiente para funcionamento do dispositivo | -35…70 °C |
| Temperatura ambiente para armazenamento | -40…85 °C |
Oferta de desenvolvimento sustentável
| Parâmetro | Valor |
|---|---|
| Estado da oferta sustentável | Produto Green Premium |
| Sem SVHC REACh | Sim |
| Diretiva Europeia RoHS | Conforme |
| Sem metais pesados tóxicos | Sim |
| Sem mercúrio | Sim |
| Norma RoHS China | Diretiva RoHS China pró-ativa (fora do âmbito legal da RoHS China) |
| WEEE | O produto deve ser eliminado de acordo com a legislação aplicável na União Europeia relativa a resíduos e não pode ser descartado juntamente com os resíduos comuns. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 16A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | SCHNEIDER ELECTRIC |
