Disjuntor Hager B 20A 3P 6kA
product unavailable
adicionar à lista de desejos
Descrição

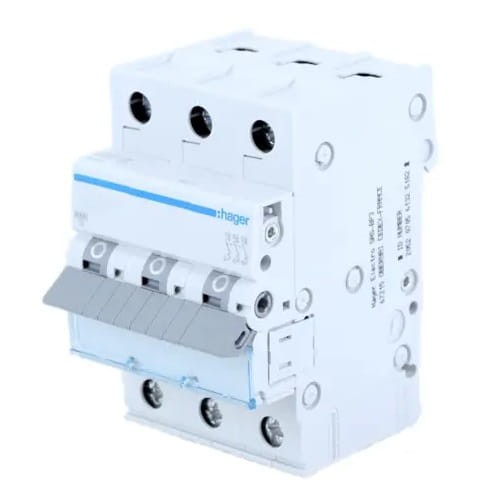

Hager Disjuntor de Sobrecorrente B 20A 3P 6kA
Disjuntor de sobrecorrente MCB B 20A 3P 6kA MBN320E HAGER, também conhecido como disjuntor de instalação, constitui um elemento fundamental do sistema elétrico.
Protege o circuito através da interrupção automática da continuidade do fluxo de corrente quando a sua intensidade excede os limites de segurança estabelecidos. Oferece proteção contra os efeitos de curto-circuitos e sobrecargas até 6kA. O disjuntor de sobrecorrente MBN320E tipo B caracteriza-se por ação retardada e destina-se à proteção de equipamentos menos sensíveis a sobrecargas térmicas, que requerem correntes de arranque reduzidas.
Construção do disjuntor MBN320E:
- 1 - alavanca de comando
- 2 - fecho
- 3 - contacto fixo e contacto móvel
- 4 - terminais de ligação
- 5 - disparador termobimetálico (sobrecarga)
- 6 - parafuso de regulação
- 7 - disparador eletromagnético (curto-circuito)
- 8 - câmara de extinção (para extinção do arco elétrico)
ESPECIFICAÇÃO
| Parâmetro | Valor |
|---|---|
| Fabricante | HAGER |
| Tipo de disjuntor de sobrecorrente | B |
| Corrente nominal [A] | 20A |
| Poder de corte [kA] | 6kA |
| Número de polos | 3 P |
| Número de polos protegidos | 3 |
| Poder de corte nominal em curto-circuito Icn | 6 kA |
| Tensão nominal de funcionamento Ue | 230 / 400 V |
| Frequência nominal | 50 / 60 Hz |
| Tipo de tensão de alimentação | AC |
| Tensão nominal de isolamento | 500 V |
| Tensão nominal suportável ao choque Uimp | 4000 V |
| Poder de corte nominal em curto-circuito 230 V 50 Hz | 6 kA |
| Poder de corte nominal de serviço em curto-circuito Ics | 6 kA |
| Perda máxima de potência por polo de acordo com a norma | 4,5 W |
| Perdas totais de potência para corrente nominal | 8,9 W |
| Perdas de potência por polo para corrente nominal | 3,1 W |
| Resistência elétrica (número de ciclos) | 4000 x |
| Resistência mecânica (número de ciclos) | 20000 x |
| Binário de aperto | 2,8 Nm |
| Tipo de ligação | com parafuso |
| Capacidade do terminal de entrada / saída para condutor rígido (fio) | 1/25 mm² |
| Capacidade do terminal de entrada / saída para condutor flexível (cabo) | 1/16 mm² |
| Norma | EN 60898-1 |
| Grau de proteção | IP20 |
| Dimensões | 70 x 83 x 52,5 mm |
| Informações adicionais | possibilidade de ligação através de pentes, terminais tipo gaiola: - fio até 25 mm2 |
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 20A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 20A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
