Disjuntor Hager B 20A 1P 6kA
Leave feedback on the product
Disjuntor magnetotérmico MCB 1P com corrente nominal de 20A e característica B. Poder de corte 6kA, tensão 230/400V AC. Terminais de parafuso 1-25mm², dimensões 70x83x17,5mm, conformidade EN 60898-1.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Características do produto
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Característica de disparo B
- Tipo de disjuntor sobrecorrente
- Corrente nominal [A] 20A
- Número de polos 1P
- Poder de corte [kA] 6 kA
- Marca HAGER
Descrição

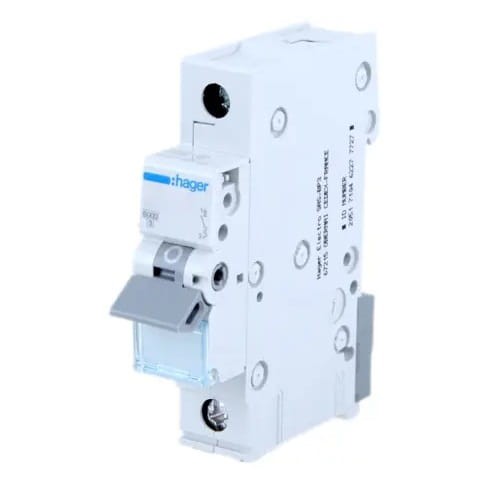

Hager Disjuntor de Sobrecorrente B 20A 1P 6kA
O disjuntor de sobrecorrente MCB B 20A 1P 6kA MBN120E da marca Hager, também conhecido como disjuntor de instalação, desempenha um papel fundamental nas instalações elétricas, garantindo a segurança através da interrupção da continuidade do circuito quando a corrente excede o valor admissível.
O modelo MBN120E protege contra os efeitos de sobrecargas e curto-circuitos até 6kA. Caracteriza-se por uma atuação temporizada, proporcionando uma proteção eficaz de equipamentos insensíveis a sobrecargas térmicas e com baixas correntes de arranque.
Construção do disjuntor MBN120E:
- 1 - alavanca de acionamento
- 2 - fecho
- 3 - contacto fixo e contacto móvel
- 4 - terminais de ligação
- 5 - disparador termobimetálico (sobrecarga)
- 6 - parafuso de regulação
- 7 - disparador eletromagnético (curto-circuito)
- 8 - câmara de extinção (para extinção do arco elétrico)
ESPECIFICAÇÃO
| Parâmetro | Valor |
|---|---|
| Fabricante | HAGER |
| Tipo de disjuntor de sobrecorrente | B |
| Corrente nominal [A] | 20A |
| Capacidade de corte [kA] | 6kA |
| Número de polos protegidos | 1 |
| Número de polos | 1P |
| Capacidade de corte nominal em curto-circuito Icn | 6 kA |
| Tensão nominal de funcionamento Ue | 230 / 400 V |
| Frequência nominal | 50 / 60 Hz |
| Tipo de tensão de alimentação | AC |
| Tensão nominal de isolamento Ui | 500 V |
| Tensão suportável nominal aos impulsos Uimp | 4000 V |
| Capacidade nominal de corte em curto-circuito 230 V 50 Hz | 6 kA |
| Corrente nominal de corte em curto-circuito de serviço Ics | 6 kA |
| Perda máxima de potência por polo de acordo com a norma | 3 W |
| Perdas totais de potência para corrente nominal | 4,5 W |
| Perdas de potência por polo para corrente nominal | 2,79 W |
| Resistência elétrica (número de ciclos) | 4000 x |
| Resistência mecânica (número de ciclos) | 20000 x |
| Binário de aperto | 2,8 Nm |
| Tipo de ligação | com parafuso |
| Capacidade do terminal de entrada / saída para condutor rígido (fio) | 1/25 mm² |
| Capacidade do terminal de entrada / saída para condutor flexível (cabo) | 1/16 mm² |
| Norma | EN 60898-1 |
| Grau de proteção | IP20 |
| Dimensões | 70 x 83 x 17,5 mm |
| Informações adicionais | possibilidade de ligação através de pentes de ligação, terminais tipo gaiola: - fio até 25 mm2 |
