Disjuntor Hager B 16A 1P 6kA
product unavailable
adicionar à lista de desejos
Descrição

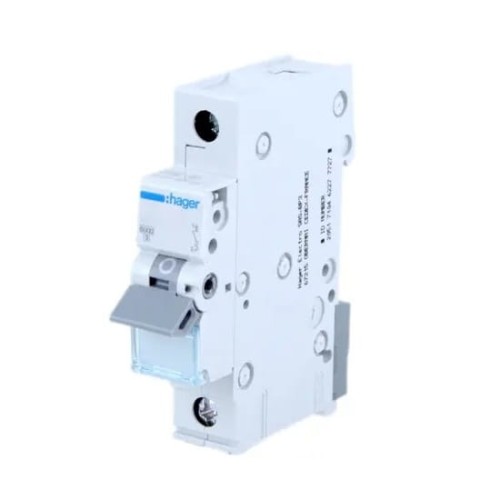

Hager Disjuntor Magnetotérmico B 16A 1P 6kA
O disjuntor magnetotérmico MCB B 16A 1P 6kA MBN116E da marca Hager, também conhecido como disjuntor de instalação, desempenha um papel fundamental nas instalações elétricas, garantindo a segurança através da interrupção da continuidade do circuito quando a corrente excede o valor admissível.
O modelo MBN116E protege contra os efeitos de sobrecorrentes excessivas (sobrecargas e curto-circuitos) até 6kA. Caracteriza-se por um disparo retardado (3-5 vezes a corrente de disparo da proteção), garantindo uma proteção eficaz de equipamentos insensíveis a sobrecargas térmicas e com baixas correntes de arranque.
Construção do disjuntor MBN116E:
- 1 - alavanca de acionamento
- 2 - mecanismo de bloqueio
- 3 - contacto fixo e contacto móvel
- 4 - terminais de ligação
- 5 - disparador termobimetálico (sobrecarga)
- 6 - parafuso de regulação
- 7 - disparador eletromagnético (curto-circuito)
- 8 - câmara de extinção (para extinção do arco elétrico)
Especificação
| Parâmetro | Valor |
|---|---|
| Corrente nominal In | 16 A |
| Tipo de disjuntor magnetotérmico | B |
| Capacidade de corte nominal Icn | 6 kA |
| Número de polos | 1 P |
| Número de módulos | 1 |
| Tensão nominal de funcionamento Ue (AC) | 230/400 V |
| Tensão nominal de isolamento Ui | 500 V |
| Frequência nominal | 50/60 Hz |
| Tipo de ligação | com parafuso |
| Binário de aperto | 2,8Nm |
| Perdas totais de potência para corrente nominal | 2,44 W |
| Resistência elétrica (número de ciclos) | 4000 |
| Resistência mecânica (número de ciclos) | 20000 |
| Temperatura de funcionamento | -25 a 60 °C |
| Temperatura de armazenamento | -25 a 80 °C |
| Altura do produto | 83 mm |
| Largura do produto | 17,5 mm |
| Profundidade do produto | 70 mm |
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 16A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 16A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
