Disjuntor Hager B 10A 1P 6kA
product unavailable
adicionar à lista de desejos
Descrição

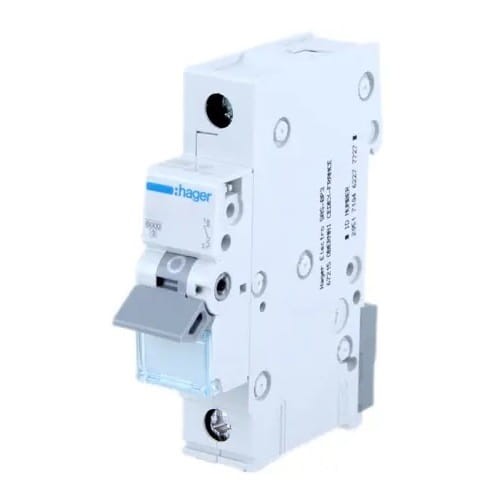

Hager Disjuntor de Sobrecorrente B 10A 1P 6kA
O disjuntor de sobrecorrente MCB B 10A 1P 6kA MBN110E da marca Hager, também conhecido como disjuntor de instalação, desempenha um papel fundamental nas instalações elétricas, garantindo a segurança através da interrupção da continuidade do circuito quando a corrente excede o valor admissível.
O modelo MBN110E protege contra os efeitos de sobrecorrentes excessivas (sobrecargas e curto-circuitos) até 6kA. Caracteriza-se por um funcionamento retardado, proporcionando uma proteção eficaz de equipamentos insensíveis a sobrecargas térmicas e com baixas correntes de arranque.
Construção do disjuntor MBN110E:
- 1 - alavanca de acionamento
- 2 - fecho
- 3 - contacto fixo e contacto móvel
- 4 - terminais de ligação
- 5 - disparador termobimetálico (sobrecarga)
- 6 - parafuso de regulação
- 7 - disparador eletromagnético (curto-circuito)
- 8 - câmara de extinção (para extinção do arco elétrico)
Construção
| Parâmetro | Valor |
|---|---|
| Número de polos protegidos | 1 |
| Número de polos | 1 P |
| Tipo de disjuntor de sobrecorrente | B |
Características elétricas
| Parâmetro | Valor |
|---|---|
| Capacidade de corte nominal em curto-circuito Icn | 6 kA |
| Tensão nominal de funcionamento Ue | 230/400 V |
| Frequência nominal | 50/60 Hz |
| Tipo de tensão de alimentação | AC |
Tensão
| Parâmetro | Valor |
|---|---|
| Tensão nominal de isolamento Ui | 500 V |
| Tensão nominal suportável ao impulso Uimp | 4000 V |
Corrente
| Parâmetro | Valor |
|---|---|
| Corrente nominal | 10A |
| Capacidade nominal de corte em curto-circuito 230 V 50 Hz | 6 kA |
| Capacidade nominal de corte em curto-circuito de serviço Ics | 6 kA |
Potência
| Parâmetro | Valor |
|---|---|
| Perda máxima de potência por polo de acordo com a norma | 3 W |
| Perdas totais de potência para corrente nominal | 2,75 W |
| Perdas de potência por polo para corrente nominal | 2,75 W |
Resistência
| Parâmetro | Valor |
|---|---|
| Resistência elétrica (número de ciclos) | 4000 |
| Resistência mecânica (número de ciclos) | 20000 |
Dimensões
| Parâmetro | Valor |
|---|---|
| Profundidade do produto | 70 mm |
| Altura do produto | 83 mm |
| Largura do produto | 17,5 mm |
Instalação / Montagem
| Parâmetro | Valor |
|---|---|
| Binário de aperto | 2,8Nm |
Ligação
| Parâmetro | Valor |
|---|---|
| Tipo de ligação | com parafuso |
| Capacidade do terminal de entrada/saída para condutor rígido (fio) | 1/25 mm² |
| Capacidade do terminal de entrada/saída para condutor flexível (cabo) | 1/16 mm² |
Segurança
| Parâmetro | Valor |
|---|---|
| Norma | EN 60898-1 |
| Grau de proteção | IP20 |
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 10A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 10A |
| Número de polos | 1P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
