Disjuntor Hager 3P B16A 6kA tipo B 230/400V AC
product unavailable
adicionar à lista de desejos
Descrição

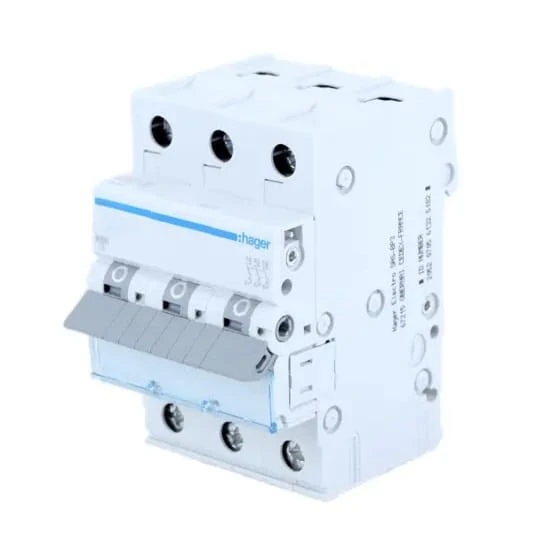

Hager Disjuntor Magnetotérmico B 16A 3P 6kA
O disjuntor magnetotérmico MCB B 16A 3P 6kA MBN316E da marca Hager, também conhecido como disjuntor de instalação, desempenha um papel fundamental no sistema elétrico ao garantir a proteção do circuito através do corte automático quando a corrente no circuito excede os valores seguros permitidos.
Este dispositivo protege eficazmente a instalação contra correntes excessivas resultantes de sobrecargas e curto-circuitos, garantindo segurança de utilização até ao nível de 6kA. O modelo MBN316E com característica tipo B possui uma função de atuação retardada, o que o torna particularmente adequado para proteger equipamentos não suscetíveis a sobrecargas térmicas e que geram baixas correntes de arranque.
- CONSTRUÇÃO DO DISJUNTOR
- alavanca de acionamento
- fecho
- contacto fixo e contacto móvel
- terminais de ligação
- disparador termobimetálico (sobrecarga)
- parafuso de regulação
- disparador eletromagnético (curto-circuito)
- câmara de extinção (para extinção do arco elétrico)
ESPECIFICAÇÃO
| Parâmetro | Valor |
|---|---|
| série e tipo | Disjuntor magnetotérmico MCB B 16A 3P 6kA MBN316E HAGER |
| número de polos protegidos | 3 |
| número de polos | 3 P |
| tipo de disjuntor magnetotérmico | B |
| poder de corte nominal em curto-circuito Icn | 6 kA |
| tensão nominal de funcionamento Ue | 230 / 400 V |
| frequência nominal | 50 / 60 Hz |
| tipo de tensão de alimentação | AC |
| tensão nominal de isolamento Ui | 500 V |
| tensão nominal suportável aos impulsos Uimp | 4000 V |
| poder de corte nominal em curto-circuito 230 V 50 Hz | 6 kA |
| poder de corte nominal de serviço em curto-circuito Ics | 6 kA |
| perda máxima de potência por polo de acordo com a norma | 3,5 W |
| perdas totais de potência para corrente nominal | 8,2 W |
| perdas de potência por polo para corrente nominal | 2,8 W |
| resistência elétrica (número de ciclos) | 4000 x |
| resistência mecânica (número de ciclos) | 20000 x |
| binário de aperto | 2,8 Nm |
| tipo de ligação | com parafuso |
| capacidade do terminal de entrada / saída para condutor rígido (fio) | 1/25 mm² |
| capacidade do terminal de entrada / saída para condutor flexível (cabo) | 1/16 mm² |
| norma | EN 60898-1 |
| grau de proteção | IP20 |
| dimensões | 70 x 83 x 52,5 mm |
| Peso da embalagem | 0,305 kg |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 16A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 16A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
