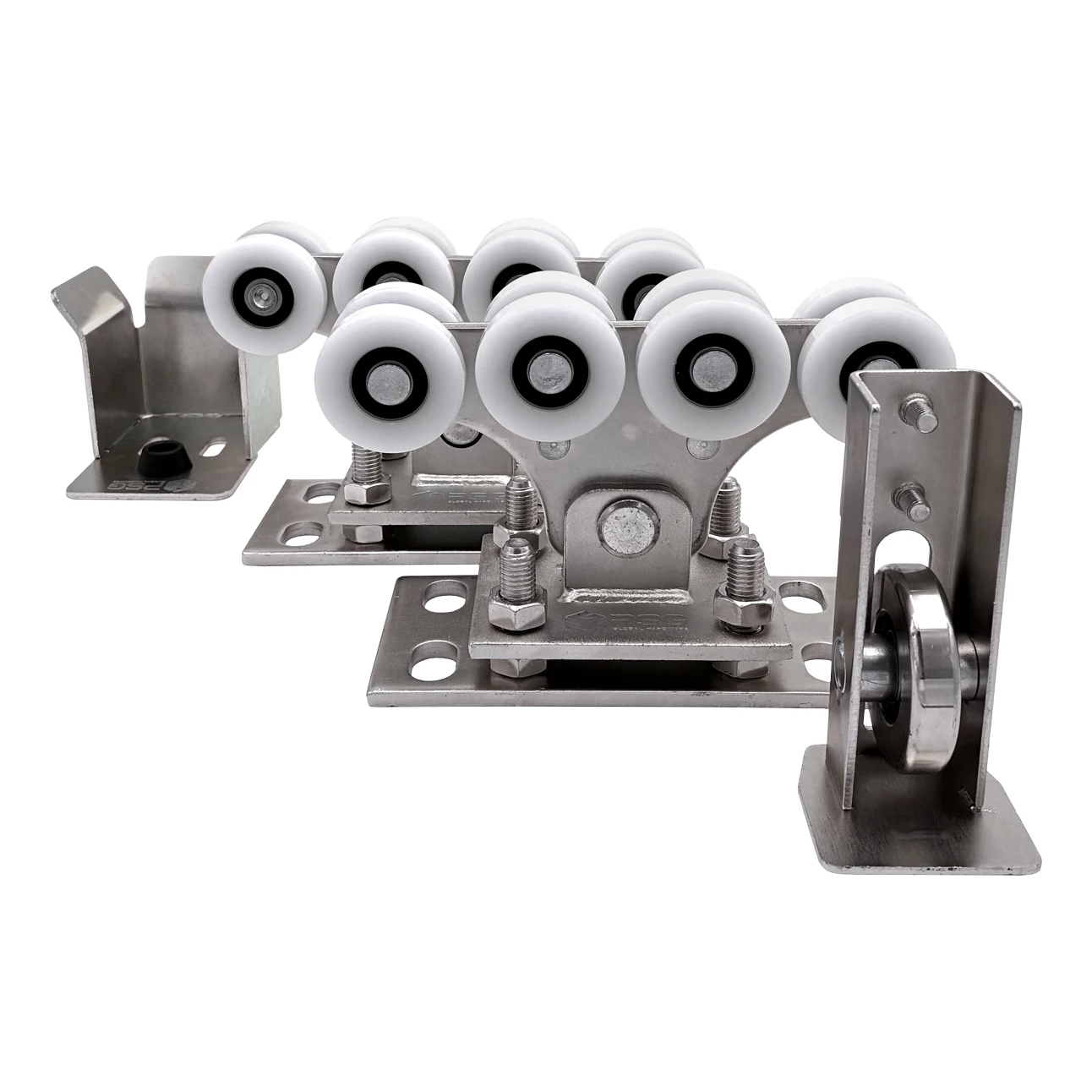

Conjunto de carrinhos para perfil 68x68 mm com rodas de plástico, com rolo e suporte de entrada

Conteúdo do conjunto

• Carrinho de rodagem — 2 unid.
• Rolo de entrada — 1 unid.
• Suporte de entrada (encaixe de entrada) — 1 unid.

O conjunto constitui o equipamento completo do sistema de rodagem do portão autoportante — basta montar os elementos na fundação e no poste para obter um sistema deslizante totalmente funcional.

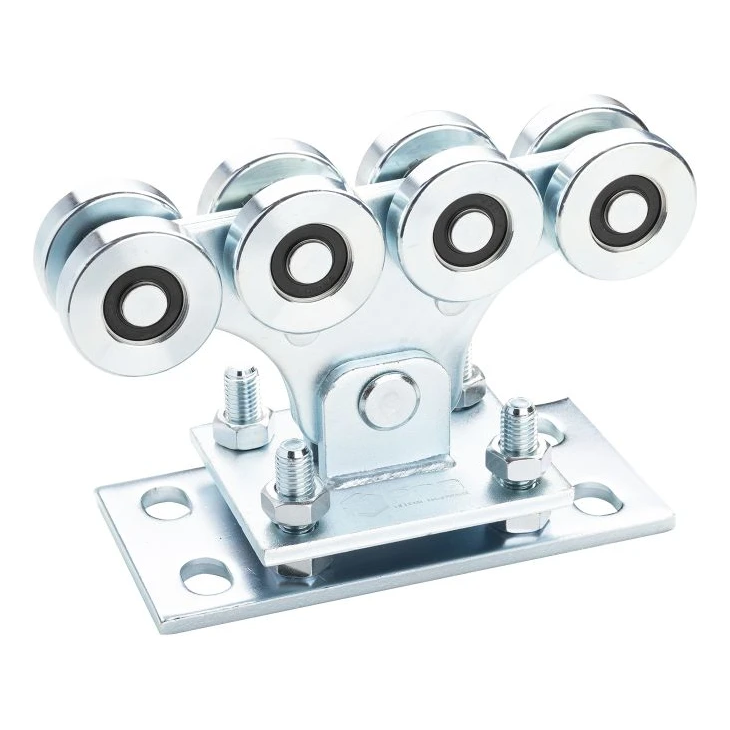

Carrinhos de rodagem — o coração do sistema

Os dois carrinhos de rodagem são responsáveis pela guiagem e suporte da folha do portão. Cada um está equipado com 8 rodas em material plástico distribuídas em dois níveis, o que garante guiagem uniforme e estabilização da folha. As rodas em plástico funcionam silenciosamente e não requerem lubrificação frequente, enquanto os rolamentos de esferas 6201 RS com vedação de borracha garantem baixa resistência ao rolamento e proteção contra contaminações.

Especificações técnicas do carrinho de rodagem

• Material de construção: aço galvanizado
• Sistema de rodagem: 8 rodas em plástico, em dois níveis
• Rolamentos: esfera 6201 RS
• Sistema: 68×68 mm
• Dimensões da base: 200 × 100 × 8 mm
• Largura total do conjunto de rodas: 48 mm
• Diâmetro de rolamento da roda: 56 mm
• Diâmetro externo da roda: 60 mm
• Largura de uma roda individual: 14,5 mm
• Espessura do suporte central: 10 mm
• Rosca dos parafusos de regulação: M14
• Espessura das placas de base: 2 × 8 mm
• Altura do carrinho: 157 mm
• Diâmetro da roda: 68 mm

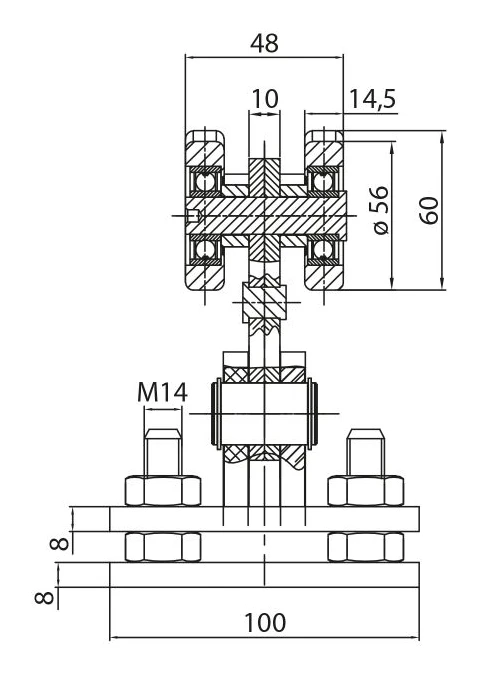

O desenho dimensional apresenta o corte transversal do carrinho de rodagem com as dimensões principais assinaladas. O sistema de rodas em dois níveis garante uma distribuição ótima das forças, e a placa de base dupla com regulação por parafusos M14 permite um ajuste preciso da altura e verticalidade da folha do portão após a montagem.

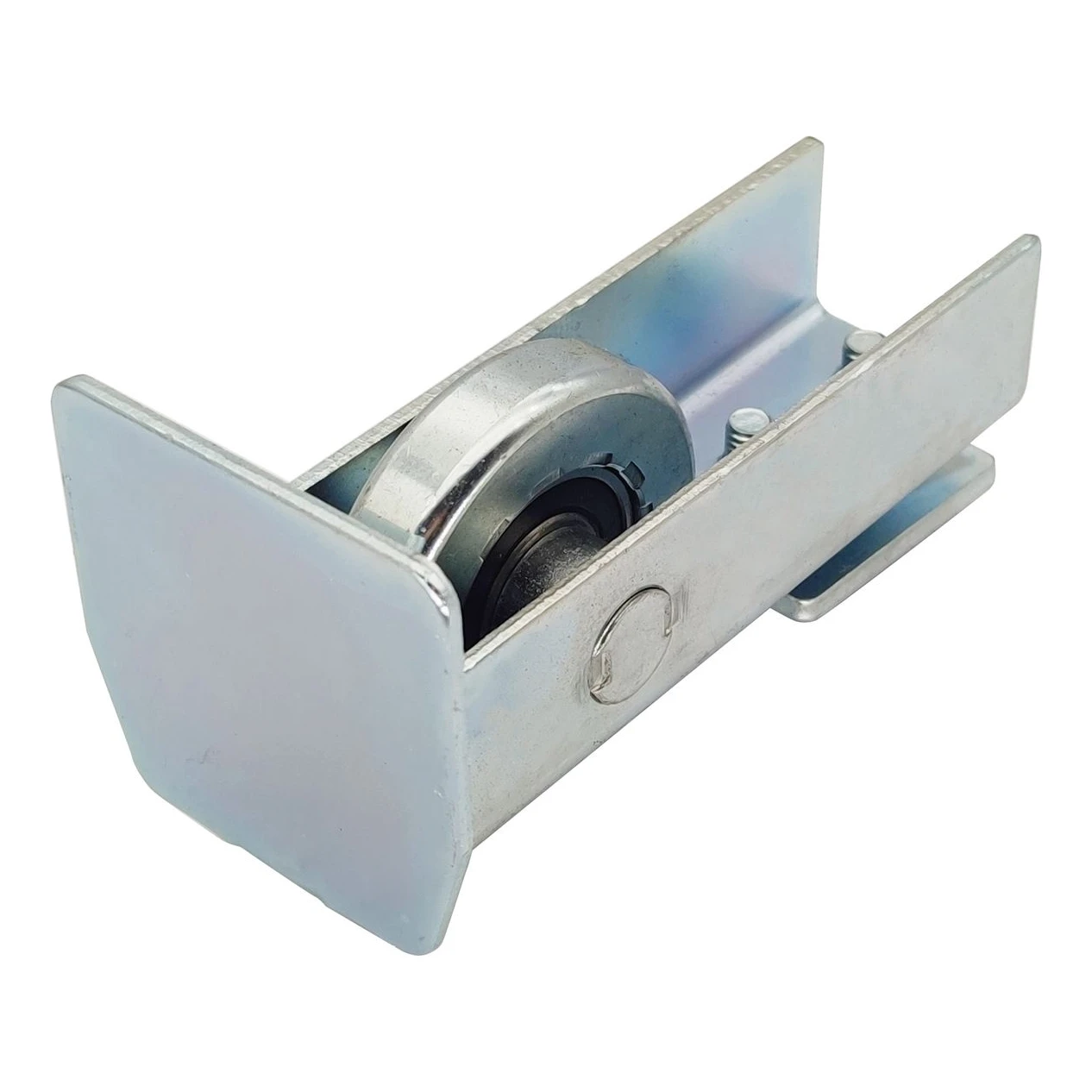

Rolo de entrada — estabilização e proteção

O rolo de entrada é montado no início do carril autoportante. A sua construção em aço galvanizado absorve parte da carga e estabiliza a folha, melhorando o funcionamento do portão. Trabalha em conjunto com o suporte de entrada no poste, o que facilita um fecho seguro e reduz as vibrações. O rolo diminui também o desgaste dos carrinhos de rodagem e, durante o inverno, minimiza a influência da neve e do gelo no funcionamento do portão.

• Compatibilidade: sistema 68×68 mm
• Acabamento: galvanizado — proteção contra corrosão

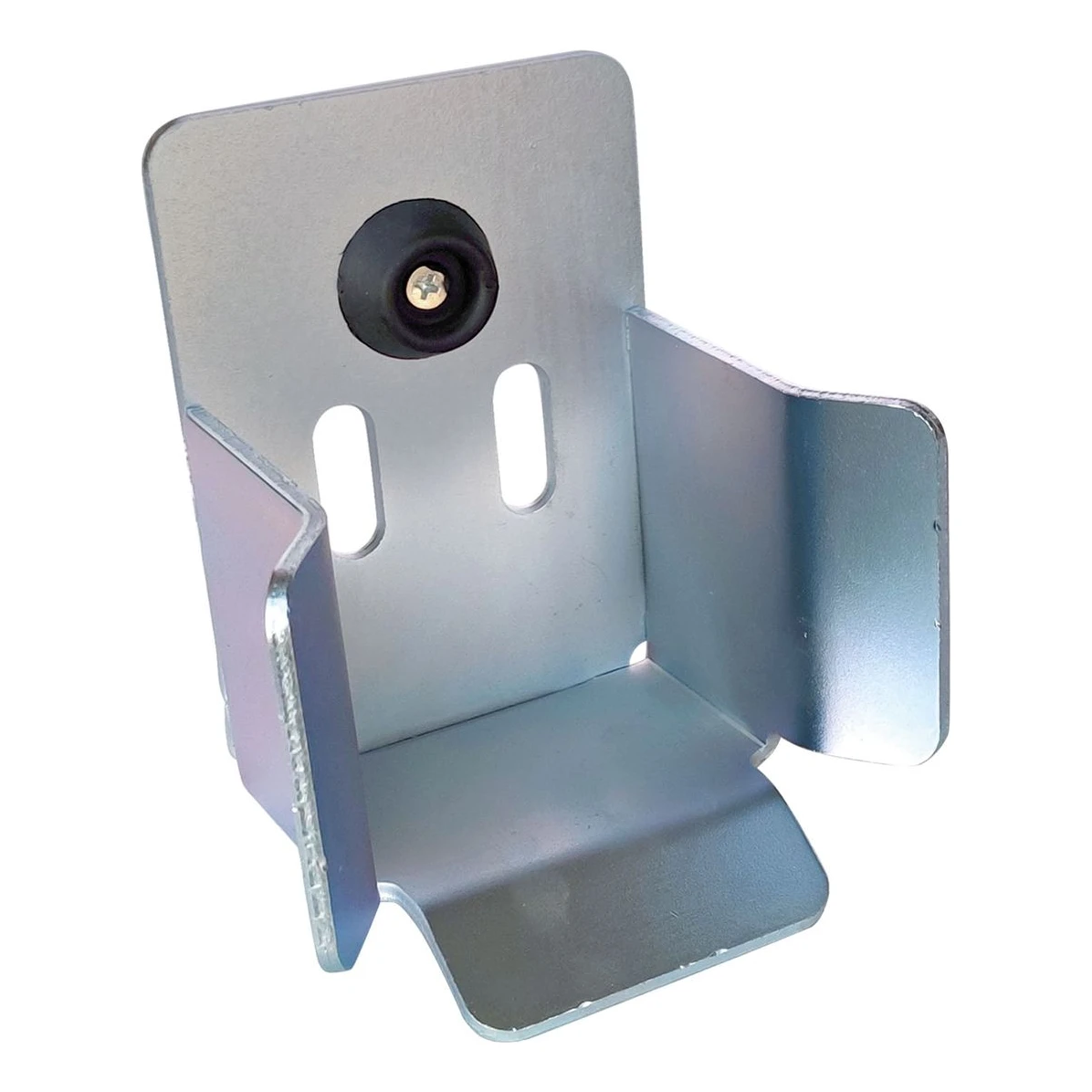

Suporte de entrada — fecho preciso

O encaixe de entrada guia a folha e melhora a estabilidade de todo o sistema. A montagem é rápida e simples — o elemento é aparafusado à parte inferior do poste de fecho. Em conjunto com o rolo de entrada, forma um par que guia o portão para o poste, facilita um fecho seguro e reduz as vibrações. Na face posterior encontram-se dois orifícios de montagem e um batente de borracha que amortecem a chegada da folha.

• Compatibilidade: sistema 68×68 mm
• Acabamento: galvanizado
• Batente: borracha — amortecimento da chegada da folha

Dados do conjunto

• Peso do conjunto: 12,934 kg
• Volume da embalagem: 10 486,88 cm³
• EAN: 5903313208031
• Compatibilidade do carril de guiagem: carril 68×68
