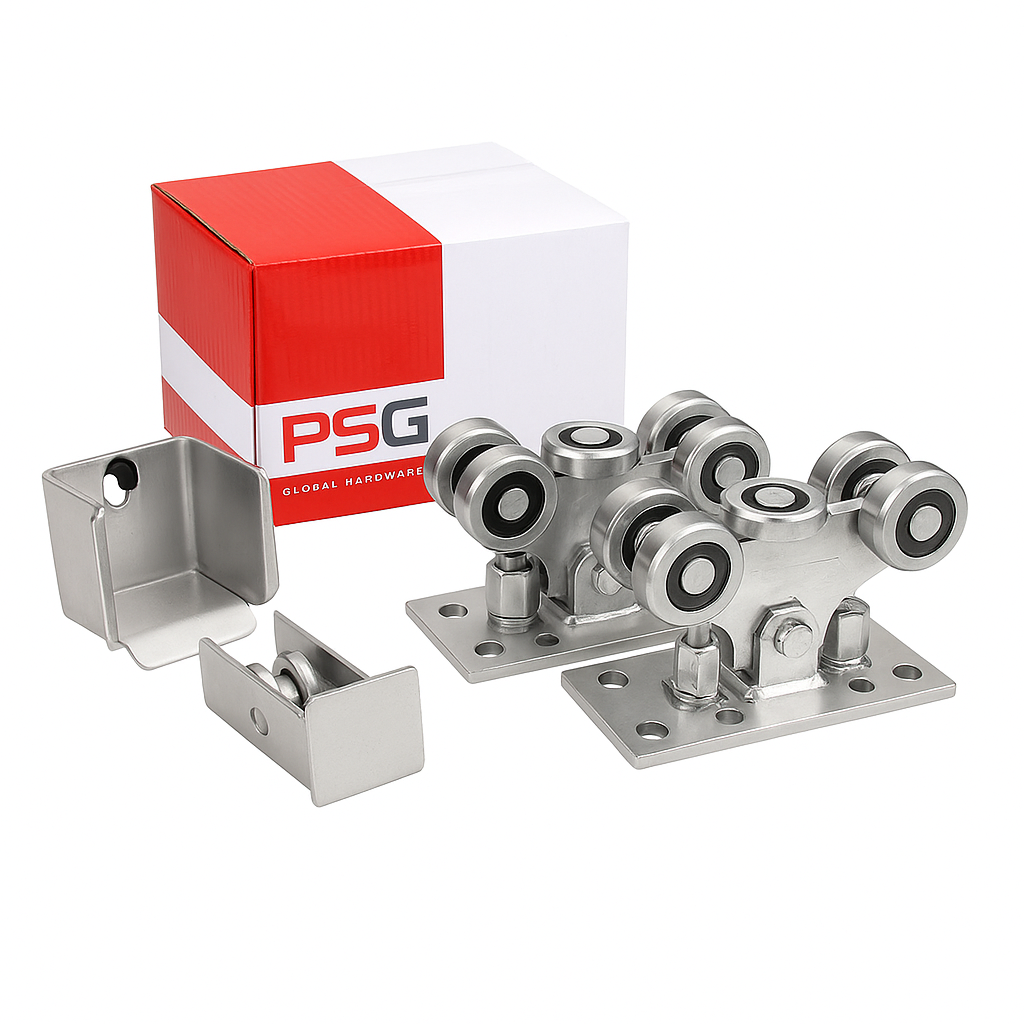

Conjunto de carrinhos com 5 rodas para portões corredores autoportantes com acessórios

Conteúdo do conjunto

• Carrinho de rolamento com 5 rolamentos metálicos — 2 unid.
• Rolo de guia com tampa de proteção — 1 unid.
• Suporte de guia em aço com amortecedor de borracha — 1 unid.
• Parafusos de montagem incluídos

Dados gerais do conjunto

• Peso do conjunto: 12,24 kg
• Volume da embalagem: 10 500 cm³
• EAN: 5901289674720

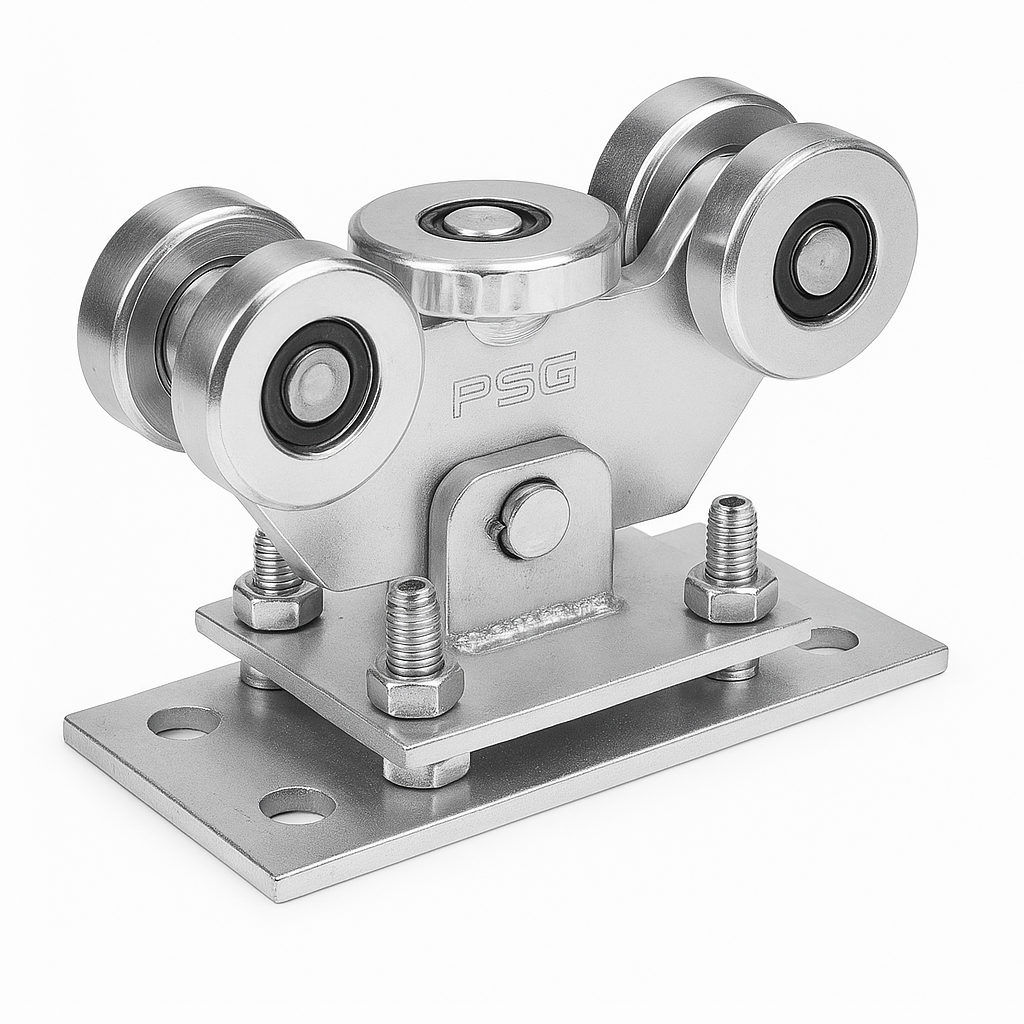

Carrinho de rolamento — construção e funcionamento

O carrinho de rolamento está equipado com 5 rolamentos metálicos, incluindo 1 rolamento horizontal, que garantem uma guia estável do portão ao longo do carril. Construção oscilante — o carrinho está ligado à base por meio de um pino, o que lhe permite adaptar-se automaticamente ao portão deslizante, compensando eventuais irregularidades e desvios do carril. A altura do carrinho é regulável por parafusos, facilitando o ajuste preciso do portão durante a montagem.

• Número de rolamentos: 5 (incluindo 1 horizontal)
• Construção: oscilante (pino de ligação à base)
• Regulação de altura: por parafuso
• Carril compatível: 70×70×4 mm
• Proteção anticorrosão: galvanização eletrolítica

Dimensões do carrinho de rolamento

• Dimensão da base (comp. × larg.): 200 × 100 mm
• Distância entre furos de montagem: 150 × 60 mm
• Altura total: 150 mm
• Altura dos rolamentos acima da base: 60 mm
• Espessura da base de montagem: 15 mm

Rolo de guia com tampa de proteção

Rolo de guia em aço montado no início do carril do portão deslizante autoportante. Equipado com tampa de proteção, que protege o interior do carril contra a entrada de neve, gelo e sujidade — aspeto particularmente relevante em instalações sujeitas a condições atmosféricas adversas. Os parafusos de montagem estão incluídos.

• Material: aço
• Carril compatível: 70×70×4 mm
• Tampa de proteção: sim (proteção contra neve e gelo)
• Parafusos de montagem: incluídos
• Proteção anticorrosão: galvanização eletrolítica

Suporte de guia em aço

Suporte de guia fixado ao poste do portão, no qual o rolo de guia encaixa durante o fecho do portão. Graças a esta solução, o peso do portão distribui-se por um maior número de elementos, o que estabiliza o portão na posição fechada e prolonga significativamente a vida útil dos carrinhos de rolamento. Na face traseira encontram-se 2 furos de montagem e um amortecedor de borracha que absorve os impactos.

• Material: aço
• Carris compatíveis: 70×70×4 mm e 80×80×5 mm
• Furos de montagem: 2 unid. (face traseira)
• Amortecedor: borracha
• Proteção anticorrosão: galvanização eletrolítica

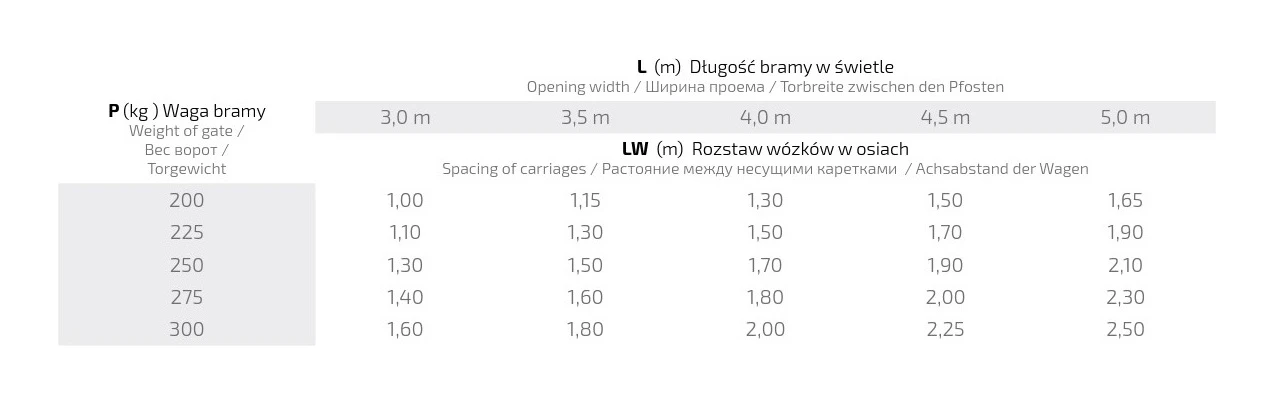

Seleção do afastamento entre carrinhos nos eixos

O afastamento correto entre os carrinhos de rolamento (LW) depende do comprimento livre do portão (L) e do peso do portão (P). A tabela seguinte apresenta os valores recomendados de afastamento entre carrinhos em metros, garantindo um funcionamento e uma durabilidade ideais do sistema:

• Peso do portão 200 kg: afastamento de 1,00 m (L=3,0 m) a 1,65 m (L=5,0 m)
• Peso do portão 225 kg: afastamento de 1,10 m (L=3,0 m) a 1,90 m (L=5,0 m)
• Peso do portão 250 kg: afastamento de 1,30 m (L=3,0 m) a 2,10 m (L=5,0 m)
• Peso do portão 275 kg: afastamento de 1,40 m (L=3,0 m) a 2,30 m (L=5,0 m)
• Peso do portão 300 kg: afastamento de 1,60 m (L=3,0 m) a 2,50 m (L=5,0 m)

Comprimentos livres do portão abrangidos pela tabela: 3,0 m, 3,5 m, 4,0 m, 4,5 m e 5,0 m.

Todos os elementos do conjunto são galvanizados eletroliticamente, o que garante uma proteção anticorrosão eficaz e uma longa durabilidade, tanto em instalações interiores como em instalações expostas a condições atmosféricas variáveis. O pacote completo permite à empresa instaladora encomendar todos os componentes numa única referência — sem risco de omitir qualquer elemento.
