Conector de terra de 2 placas para cabos redondos Fi14–20 mm e planos até 40 mm

Go to Product feedback

Conector de terra 2 placas em aço galvanizado eletroliticamente para ligações cruzadas de condutores redondos Ø14–20 mm e planos até 40 mm. Norma EN 62561-1, classe H2, corrente de impulso 200 kA, parafusos 4× M8×25, dimensões 50×67 mm.

Go to full description
with VAT without VAT
Price 2,50 €
incl. 23% VAT

Shipping costs are not included in the price.

Escolha a variante:

Individual variants may differ in price

Opções de Embalagem

pçs
Availability:
Em estoque
Shipping time: 24 horas

Descrição

Conector de ligação à terra de 2 placas para condutores redondos Ø14–20 mm e planos até 40 mm

O conector de ligação à terra de 2 placas é um elemento fiável de instalações de proteção contra raios e de aterramento, destinado à realização de ligações cruzadas entre condutores redondos com diâmetro de 14 a 20 mm e condutores planos com largura até 40 mm. Graças à sua sólida construção de duas placas, garante um contacto elétrico duradouro e seguro em quaisquer condições atmosféricas.

Elevada resistência à corrosão — o conector é fabricado em aço galvanizado eletroliticamente. O processo especial de galvanização, combinado com a vedação por polímero, assegura a mais elevada classe de proteção anticorrosiva, confirmada por ensaios laboratoriais independentes. Isto garante anos de funcionamento sem avarias, mesmo em ambientes exteriores exigentes.

O produto foi ensaiado de acordo com a norma EN 62561-1 e classificado na classe H2 — está preparado para conduzir correntes de impulso de raio com valor de 200 kA. Isto constitui uma garantia de segurança e conformidade com os requisitos atuais das normas de proteção contra raios.

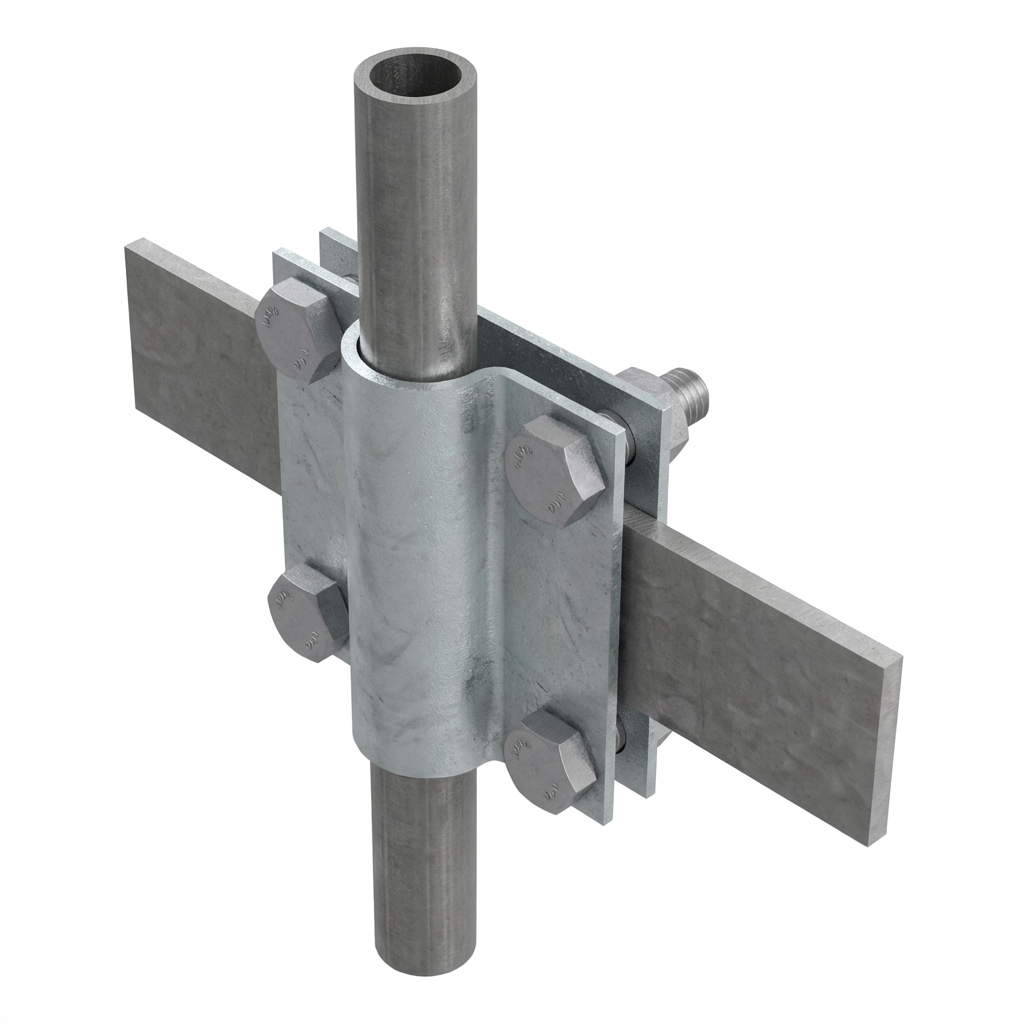

Conector de ligação à terra de 2 placas montado em condutor redondo e plano – vista de aplicação
Conector de ligação à terra de 2 placas montado em condutor redondo e plano – vista de aplicação

Montagem rápida em obra — o conector está equipado com quatro parafusos M8×25, o que permite uma compressão uniforme das placas e a obtenção de uma ligação estável sem ferramentas especializadas. A construção simples torna a montagem eficiente, mesmo quando existe um grande número de ligações a realizar.

Parâmetros técnicos

  • Material: aço galvanizado eletroliticamente
  • Gama de condutor redondo: Ø14–20 mm
  • Gama de condutor plano: até 40 mm de largura
  • Parafusos: 4× M8×25 (aço galvanizado)
  • Norma: EN 62561-1, classe H2 (200 kA)
  • GTIN: 5901832910350
Desenho técnico do conector de ligação à terra de 2 placas com dimensões 50×67 mm
Desenho técnico do conector de ligação à terra de 2 placas com dimensões 50×67 mm

As dimensões externas do conector são 50 × 67 mm, o que assegura uma construção compacta mantendo a plena funcionalidade. O tamanho reduzido facilita a montagem em espaços limitados, como em caixas de inspeção ou junto a barras de aterramento.

Aplicação: o conector é adequado em todos os casos em que seja necessário realizar uma ligação cruzada duradoura entre condutores redondos e planos em instalações de aterramento, proteção contra raios e equipotencialização. A gama universal de diâmetros e larguras de condutores permite a utilização de um único tipo de conector em múltiplas configurações.
