Comunello conjunto de dobradiças para portões para soldar em poste 40×40 mm – esquerdo, para declives ascendentes

Go to Product feedback

Comunello conjunto de dobradiças para portões esquerdas para soldar em poste 40×40 mm. Aço galvanizado eletroliticamente. Comprimento 220 mm, peso 5 kg. Comprimento máximo da folha 3 m, peso 120 kg. Ângulo de elevação 10°. Para terrenos com declives ascendentes.

Go to full description
with VAT without VAT
Price 208,35 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello conjunto de dobradiças de portão para soldar em poste 40×40 mm – esquerda, para declives ascendentes

Comunello – conjunto de dobradiças esquerdas para soldar destinado à montagem de portões de batente em terrenos com declives ascendentes. O conjunto é composto por duas dobradiças (superior e inferior) adaptadas para postes 40×40 mm, tanto de aço como de betão. Através da ligação do suporte da folha com a articulação por meio de parafuso excêntrico, o instalador pode regular com precisão a posição da folha – colocá-la em posição horizontal e alinhar relativamente ao poste mesmo com solo inclinado.

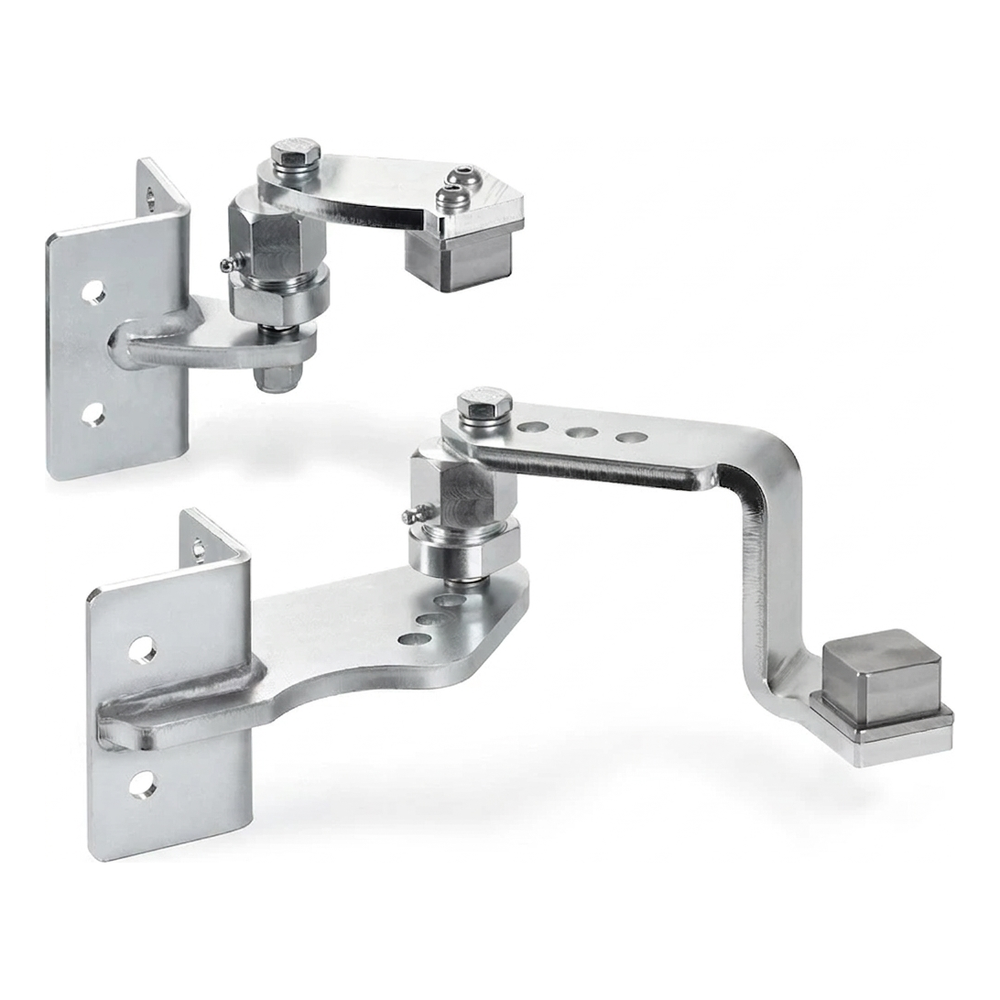

Comunello conjunto de dobradiças de portão para soldar – vista dobradiça superior e inferior
Comunello conjunto de dobradiças de portão para soldar – vista dobradiça superior e inferior

Principais vantagens para o instalador

  • Inclinação da folha regulável – parafuso excêntrico permite compensar irregularidades do terreno e ajustar com precisão o portão
  • Ângulo máximo de elevação da folha: 10° (~20%) – ideal para veículos que sobem e descem
  • Articulações equipadas com engraxadores – lubrificação fácil sem necessidade de desmontar a dobradiça
  • Suportes com 4 orifícios de montagem – fixação segura e estável ao poste
  • Montagem em postes de aço e betão – aplicação universal

Parâmetros técnicos

  • Versão: esquerda
  • Marca: Comunello
  • Material: aço galvanizado eletroliticamente
  • Destino: poste 40×40 mm
  • Comprimento máximo da folha: 3 m
  • Peso máximo da folha: 120 kg
  • Ângulo máximo de elevação: 10° (~20%)
  • Comprimento do conjunto (L): 220 mm
  • Peso do conjunto: 5 kg
  • EAN: 8028390517481

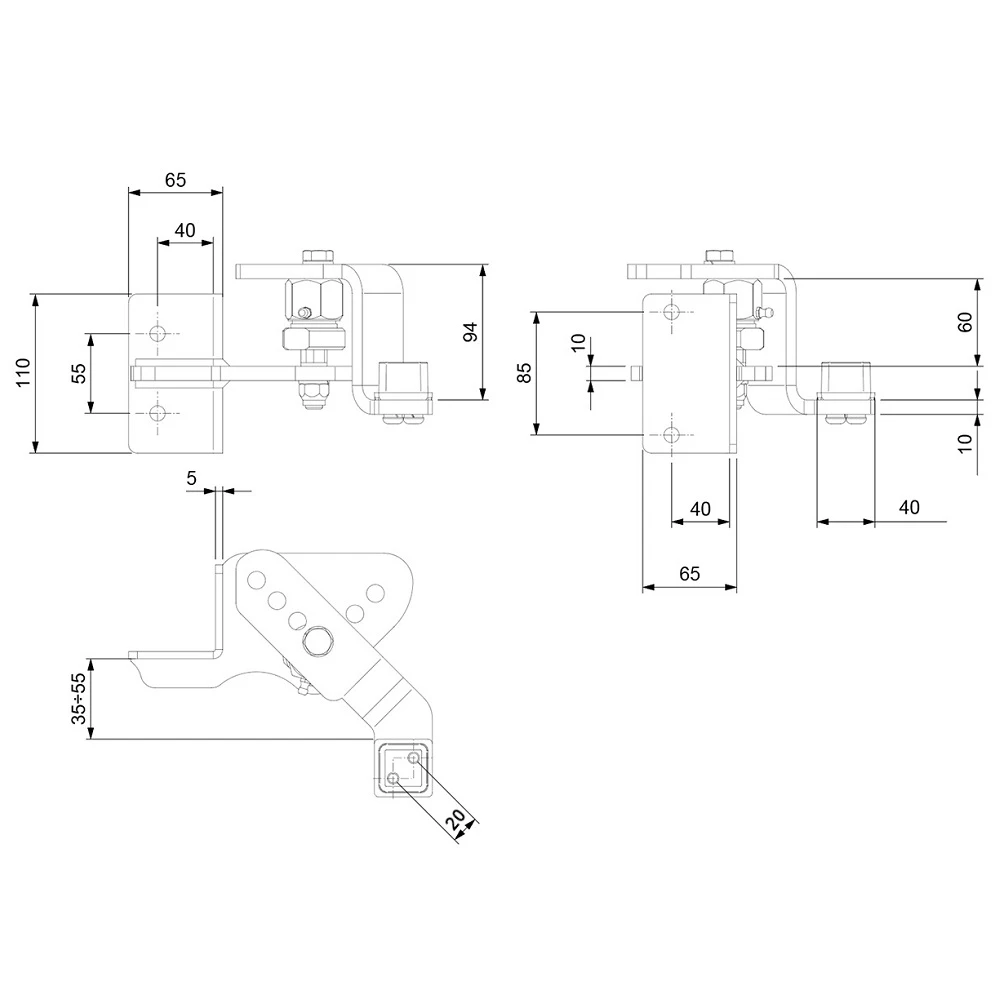

Desenho dimensional do conjunto de dobradiças Comunello – vista de frente e de cima, dobradiça superior e inferior
Desenho dimensional do conjunto de dobradiças Comunello – vista de frente e de cima, dobradiça superior e inferior

Dimensões das dobradiças (do desenho técnico)

  • Largura da chapa de montagem: 65 mm
  • Distância entre eixos dos orifícios de montagem (horizontal): 40 mm
  • Altura da chapa de montagem (dobradiça superior): 110 mm
  • Distância dos orifícios de montagem na vertical (dobradiça superior): 55 mm
  • Altura do elemento móvel (dobradiça superior): 94 mm
  • Distância dos orifícios de montagem na vertical (dobradiça inferior): 85 mm
  • Distância vertical entre braços (dobradiça inferior): 60 mm
  • Largura do elemento de fixação ao portão: 40 mm
  • Espessura da chapa de montagem: 5 mm
  • Distância regulável do eixo de rotação à parede: 35–55 mm
  • Deslocamento do eixo do pino: 20 mm

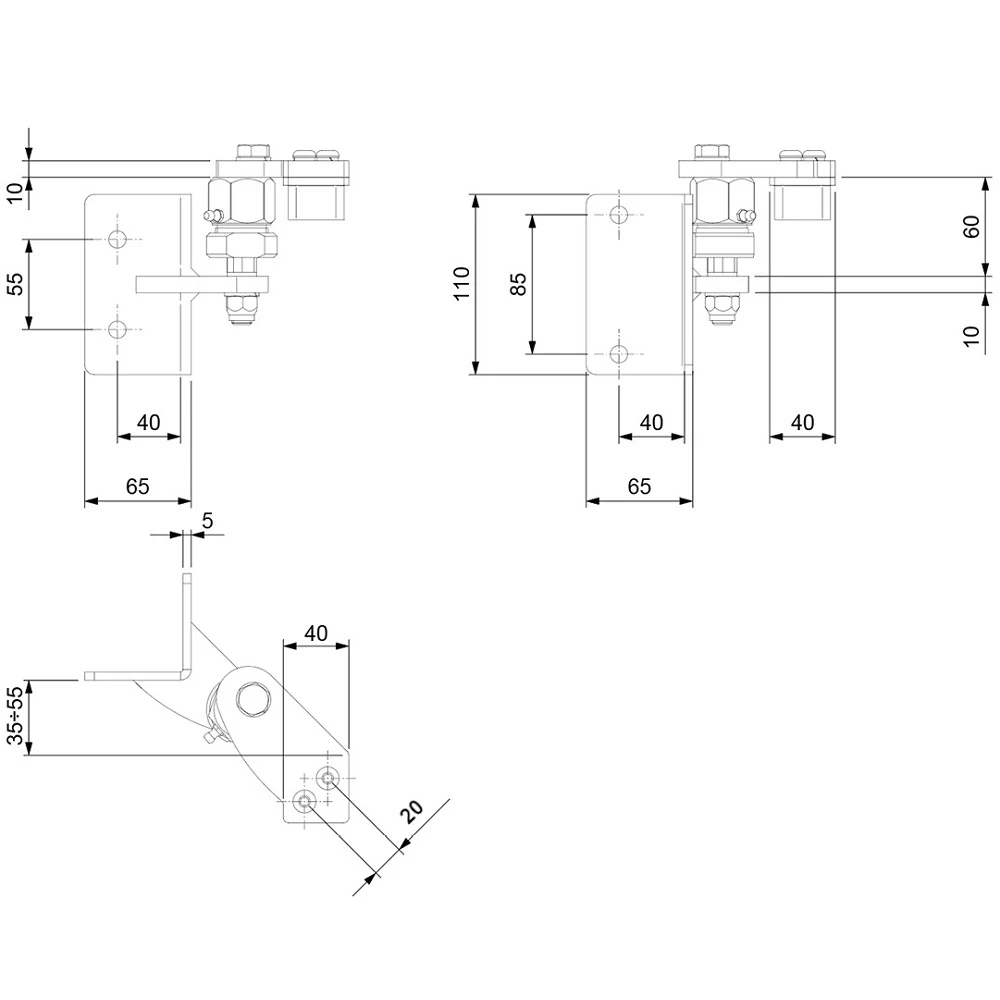

Desenho dimensional do conjunto de dobradiças Comunello – vista alternativa de cima e de frente
Desenho dimensional do conjunto de dobradiças Comunello – vista alternativa de cima e de frente

O conjunto destina-se à montagem por soldadura – os suportes fixam-se diretamente ao poste e a articulação ao braço da folha do portão. A regulação excêntrica permite a correção do ajuste da folha após a montagem, o que reduz significativamente o tempo de instalação e elimina a necessidade de desmontagem em caso de pequenas correções. Os engraxadores incorporados nas articulações garantem funcionamento sem manutenção – basta lubrificação periódica sem remover as dobradiças.
