Comunello conjunto de dobradiças para portões para soldadura em pilar 40×40 mm – direita, para ladeiras ascendentes

Go to Product feedback

Comunello conjunto de dobradiças para portões para soldadura em pilar 40×40 mm, direita, aço galvanizado. Para portões de batente em ladeiras até 10°. Peso máximo da folha 120 kg, comprimento 3 m. Com articulação excêntrica e graseiras.

Go to full description
with VAT without VAT
Price 208,35 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello conjunto de dobradiças para portões para soldadura em pilar 40×40 mm – direita, para ladeiras ascendentes

Comunello – conjunto completo de dobradiças direitas para soldadura destinado à montagem de portões de batente em terrenos com declive. Graças à articulação incorporada com parafuso excêntrico, o instalador ajusta com precisão a folha do portão na posição horizontal e alinha-a em relação ao pilar — mesmo com inclinação do terreno até 10° (~20%). É uma solução pronta que elimina a necessidade de fabricar individualmente elementos de regulação e reduz significativamente o tempo de montagem.

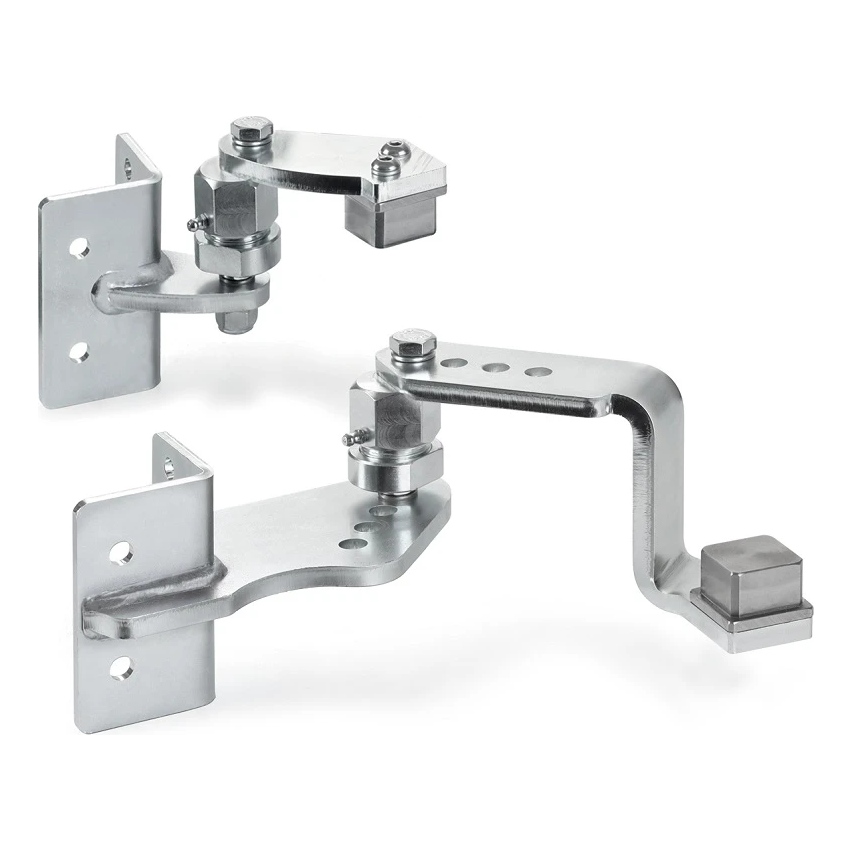

Comunello conjunto de dobradiças para portões para soldadura em pilar 40×40 mm – vista do conjunto completo de duas dobradiças
Comunello conjunto de dobradiças para portões para soldadura em pilar 40×40 mm – vista do conjunto completo de duas dobradiças

Características principais do conjunto

  • Destinação: portões de batente em ladeiras ascendentes
  • Tipo: dobradiça direita, para soldadura em pilar
  • Compatível com pilares: 40 × 40 mm — metálicos e de betão
  • Comprimento máximo da folha: 3 m
  • Peso máximo da folha: 120 kg
  • Ângulo máximo de elevação: 10° (~20%)
  • Inclinação regulável da folha — articulação com parafuso excêntrico
  • Articulações equipadas com graseiras — lubrificação sem desmontagem
  • Suportes com 4 furos de montagem
  • Material: aço galvanizado eletroliticamente
  • Fabricante: Comunello

O mecanismo excêntrico oferece controlo total sobre a posição da folha do portão. Basta rodar a articulação para regular suavemente o ângulo, sem necessidade de voltar a soldar ou desapertar a estrutura. As graseiras nas articulações permitem lubrificação fácil durante as inspeções anuais — prolongam a vida útil das dobradiças e garantem funcionamento silencioso e suave do portão durante anos.

Dimensões e dados técnicos

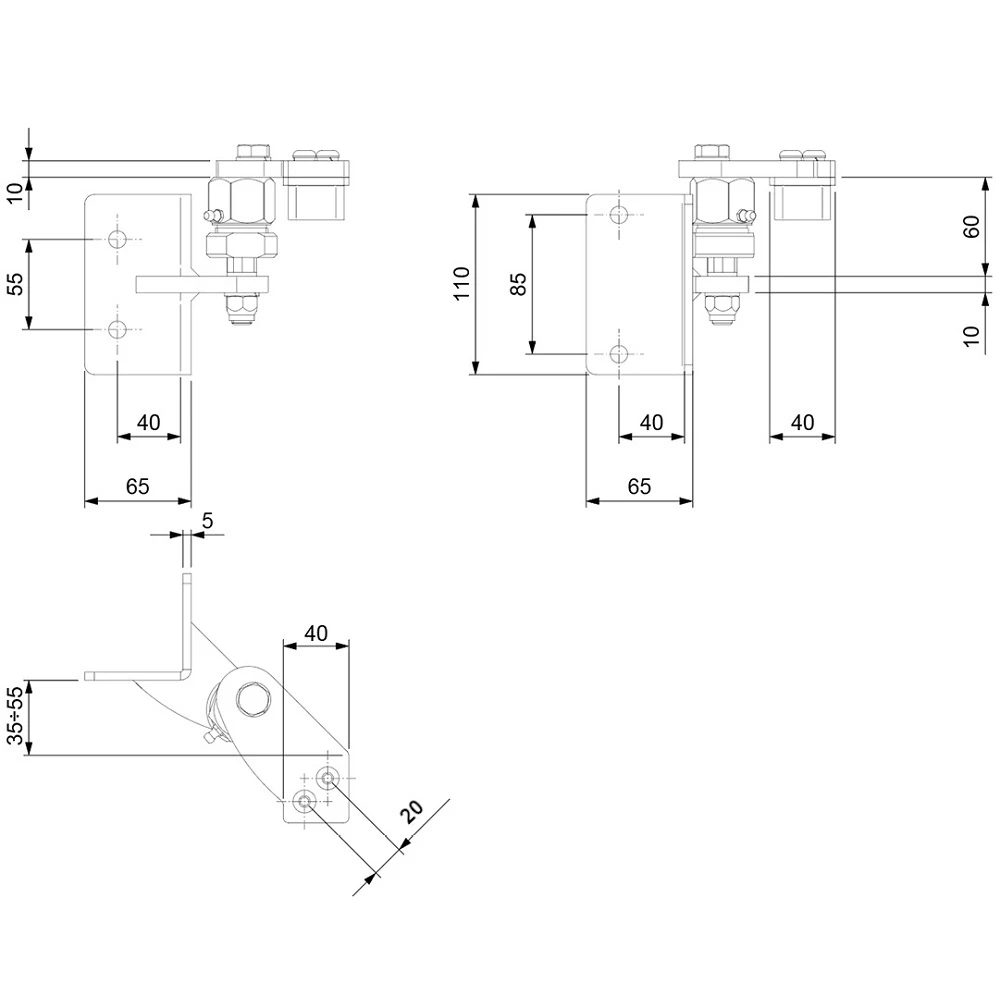

Desenho dimensional da dobradiça superior Comunello – vistas laterais e vista de cima
Desenho dimensional da dobradiça superior Comunello – vistas laterais e vista de cima

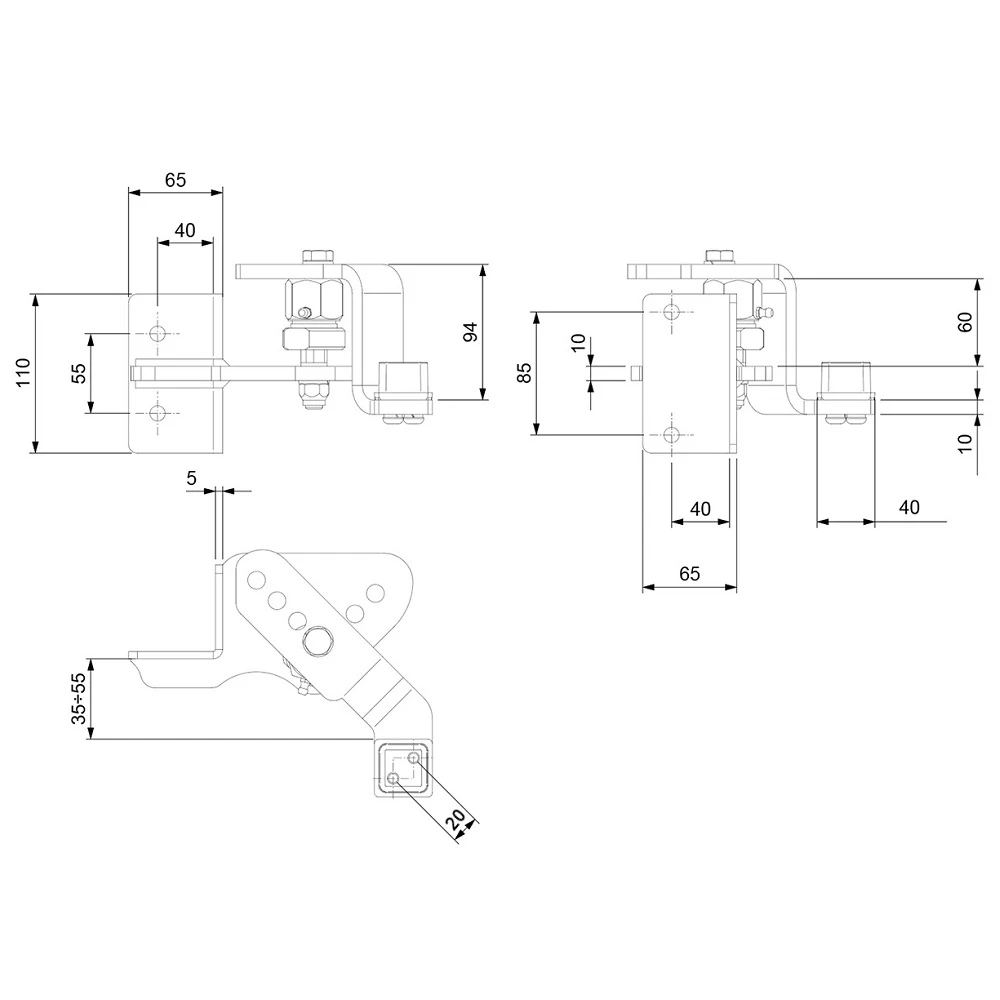

Desenho dimensional da dobradiça inferior Comunello – vistas laterais e vista de cima
Desenho dimensional da dobradiça inferior Comunello – vistas laterais e vista de cima

Dobradiça superior (menor):

  • Chapa de montagem (altura × largura): 85 × 65 mm
  • Distância entre furos de montagem na vertical: 55 mm
  • Distância do eixo dos furos à borda da chapa: 40 mm
  • Altura do mecanismo da articulação: 94 mm
  • Folga entre os braços da articulação: 60 mm
  • Espessura da chapa de montagem: 5 mm
  • Espessura do braço da articulação: 10 mm
  • Largura do elemento de fixação à folha: 40 mm

Dobradiça inferior (maior):

  • Chapa de montagem (altura × largura): 110 × 65 mm
  • Distância entre furos de montagem na vertical: 85 mm
  • Distância do eixo dos furos à borda da chapa: 40 mm
  • Folga entre os braços da articulação: 60 mm
  • Espessura da chapa de montagem: 5 mm
  • Espessura dos braços da articulação: 10 mm
  • Largura do elemento de fixação à folha: 40 mm

Dimensões comuns:

  • Afastamento do eixo de rotação da chapa de montagem (regulável): 35–55 mm
  • Deslocamento do eixo do furo no elemento de fixação: 20 mm
  • Comprimento total do conjunto (L): 220 mm
  • Peso do conjunto: 5 kg
  • EAN: 8028390517474

Conjunto destinado à montagem em pilares metálicos e de betão. A construção em aço galvanizado garante resistência à corrosão e exploração duradoura em condições exteriores. Graças ao afastamento regulável do eixo de rotação (35–55 mm), o instalador adapta flexivelmente a montagem às condições no local.
