Comunello – conjunto de dobradiças de portão para soldar em declives, poste 50×50, esquerda

Go to Product feedback

Comunello conjunto de dobradiças de portão esquerdas para soldar no poste 50×50 mm. Aço galvanizado eletroliticamente. Comprimento máximo da folha 3 m, peso 120 kg. Regulação de inclinação até 10°. Dimensões da chapa 110×65 mm, espessura 5 mm.

Go to full description
with VAT without VAT
Price 227,42 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello – conjunto de dobradiças de portão para soldar em declives, poste 50×50, esquerda

Comunello – conjunto completo de dobradiças esquerdas para soldar destinado à montagem de portões de batente em encostas ascendentes. O conjunto permite uma regulação precisa da posição da folha através de parafuso excêntrico que liga o suporte da folha à articulação — a rotação da articulação permite posicionar a folha perfeitamente na horizontal e alinhá-la com o poste, mesmo quando o terreno está inclinado.

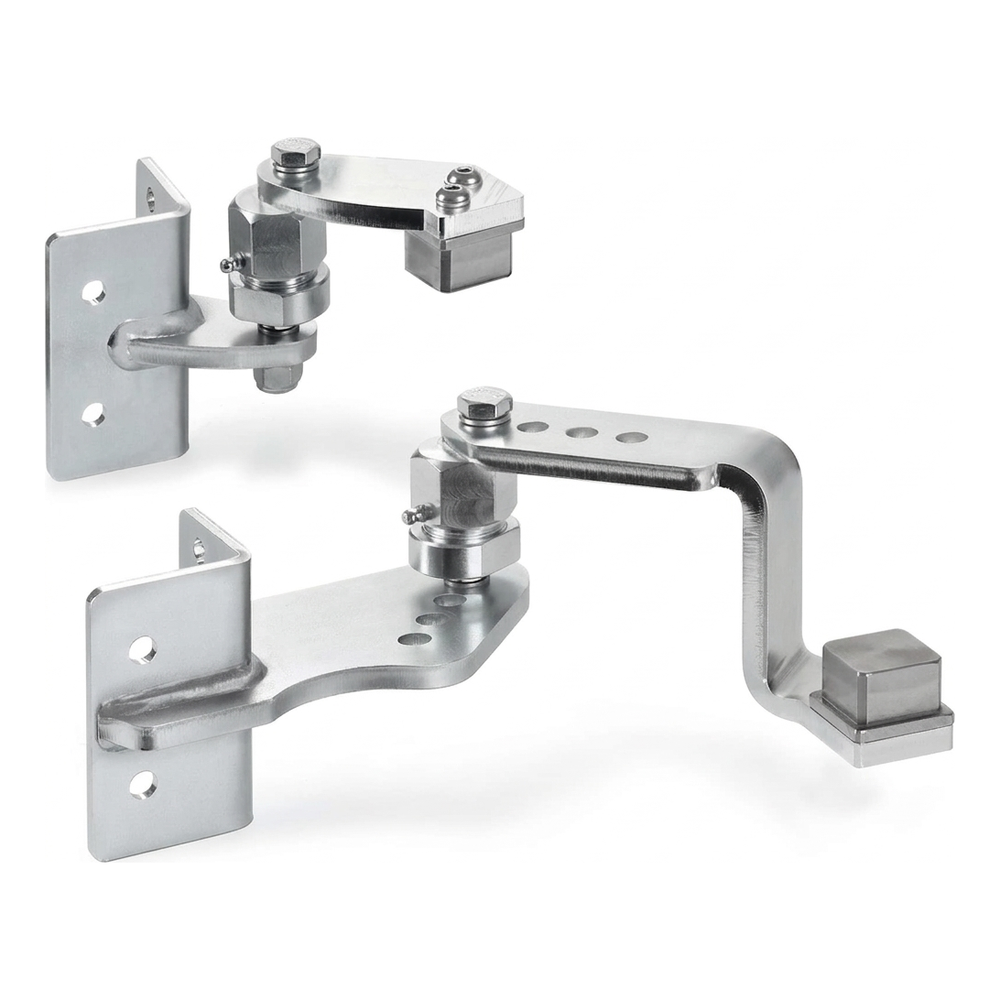

Comunello – conjunto de dobradiças de portão para soldar no poste 50×50 mm, versão esquerda
Comunello – conjunto de dobradiças de portão para soldar no poste 50×50 mm, versão esquerda

Principais características do conjunto

  • Comprimento máximo da folha: 3 m
  • Peso máximo da folha: 120 kg
  • Ângulo máximo de elevação da folha: 10° (~20%)
  • Inclinação regulável da folha — compensação de diferenças de nível do terreno
  • Versão: esquerda
  • Material: aço galvanizado eletroliticamente — proteção anticorrosiva
  • Montagem no poste: 50×50 mm
  • Destinação: postes de aço e betão
  • Articulações equipadas com niplos de lubrificação — lubrificação fácil sem desmontagem
  • Suportes com 4 furos de montagem — fixação segura

Solução dedicada a empresas de instalação que realizam montagem de portões em entradas inclinadas e terreno irregular. O parafuso excêntrico elimina a necessidade de múltiplas correções de posicionamento — uma rotação é suficiente para regulação precisa do ângulo e nível da folha.

Dimensões e dados de montagem

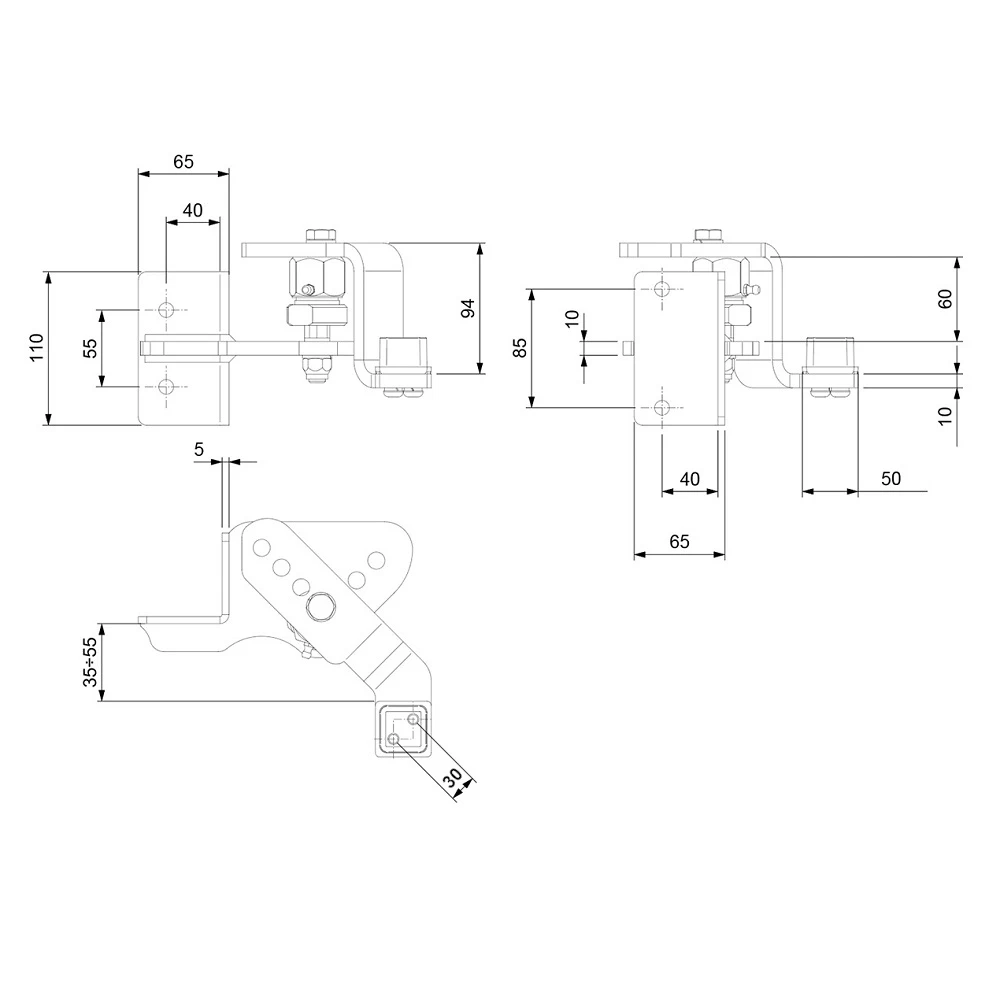

Desenho dimensional da dobradiça inferior Comunello – vista frontal, lateral e superior
Desenho dimensional da dobradiça inferior Comunello – vista frontal, lateral e superior

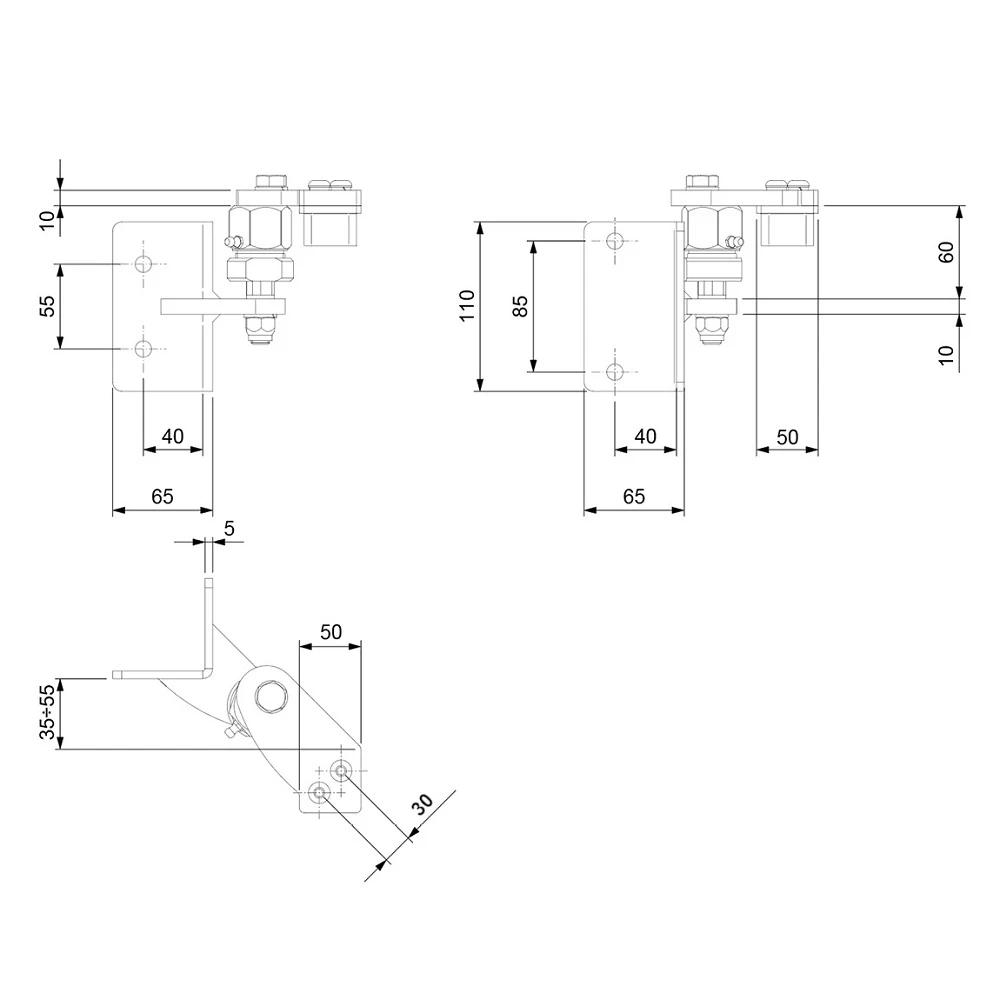

Desenho dimensional da dobradiça superior Comunello – vista frontal, lateral e superior
Desenho dimensional da dobradiça superior Comunello – vista frontal, lateral e superior
  • Altura da chapa de montagem: 110 mm
  • Largura da chapa de montagem: 65 mm
  • Distância entre furos de montagem (vertical): 55 mm (suporte) / 85 mm (chapa lateral)
  • Distância do eixo dos furos à aresta: 40 mm
  • Espessura da chapa de montagem: 5 mm
  • Espessura do braço da dobradiça: 10 mm
  • Altura do mecanismo da dobradiça: 94 mm
  • Distância entre braços: 60 mm
  • Largura do elemento de fixação ao poste: 50 mm
  • Perno quadrado: 30 mm
  • Amplitude de regulação da distância: 35–55 mm
  • Comprimento total (L): 220 mm
  • Peso do conjunto: 5,8 kg
  • EAN: 8028390517504

O conjunto de dobradiças Comunello é uma solução comprovada para instalações profissionais de portões de batente em condições de terreno difíceis. A galvanização eletrolítica garante proteção anticorrosiva duradoura, e os niplos de lubrificação asseguram exploração sem manutenção durante anos.
