Comunello conjunto de dobradiças de portão para soldadura em poste 50×50 mm – direito, para terrenos inclinados ascendentes

Go to Product feedback

Conjunto de dobradiças de portão Comunello para soldadura em poste 50×50 mm, direito. Aço galvanizado eletroliticamente. Para portões de batente até 3 m e 120 kg. Regulação de inclinação até 10°. Chapa de montagem 65×110×5 mm, peso 5,8 kg.

Go to full description
with VAT without VAT
Price 227,42 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello conjunto de dobradiças de portão para soldadura em poste 50×50 mm – direito, para terrenos inclinados ascendentes

Conjunto de dobradiças de portão Comunello para soldadura em poste 50×50 mm na versão direita — concebido especialmente para montagem de portões de batente em terrenos com elevação. Graças ao parafuso excêntrico que liga o suporte da folha à articulação, obtém regulação precisa da posição da folha, permitindo ajustá-la perfeitamente horizontal e alinhá-la com o poste mesmo em solo irregular.

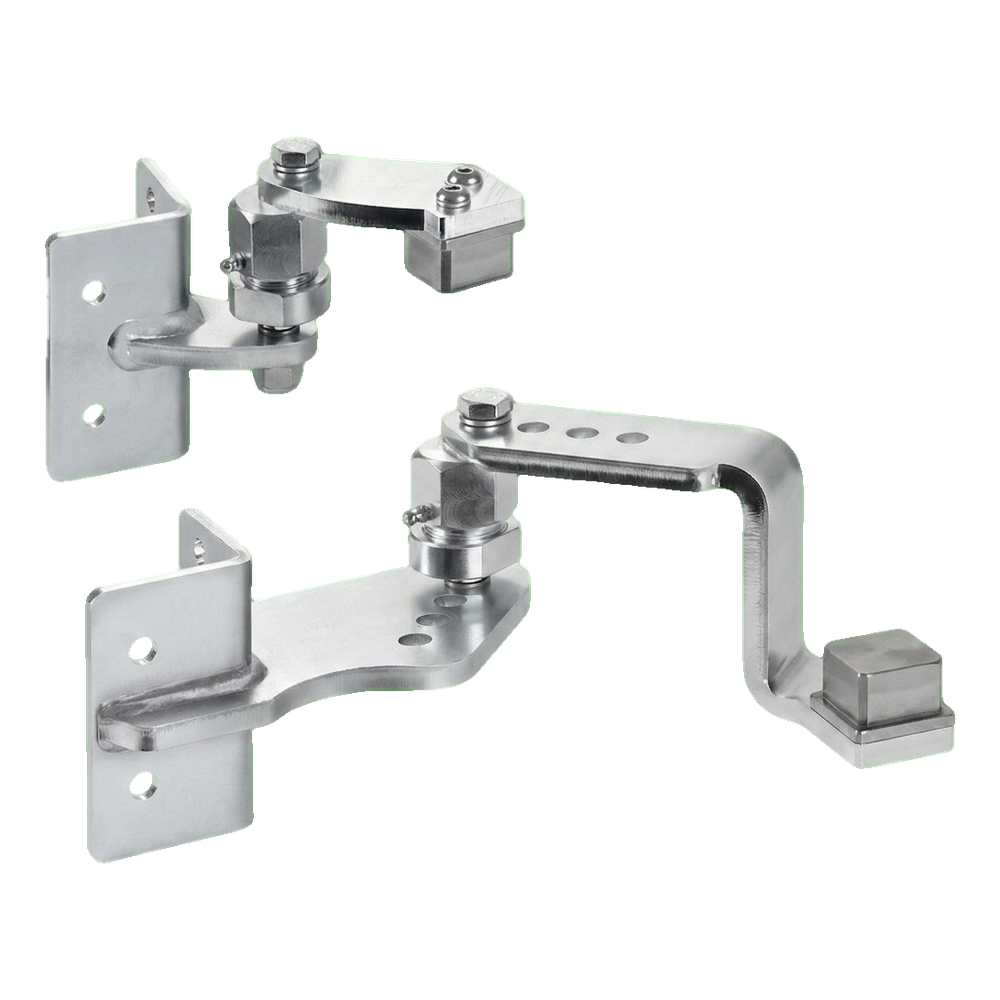

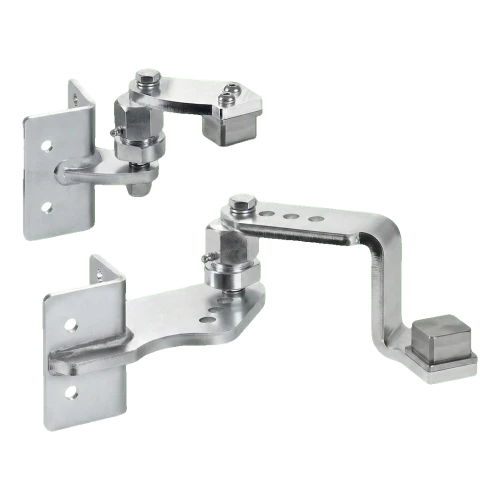

Comunello conjunto de dobradiças de portão para soldadura em poste 50×50 mm – vista de duas dobradiças
Comunello conjunto de dobradiças de portão para soldadura em poste 50×50 mm – vista de duas dobradiças

Principais vantagens para o instalador

  • Destinação: portões de batente em terrenos inclinados ascendentes (inclinação até 10°, aprox. 20%)
  • Comprimento máximo da folha: 3 m
  • Peso máximo da folha: 120 kg
  • Inclinação regulável da folha — compensação das irregularidades do terreno
  • Articulações equipadas com mamelos (engraxadores) — lubrificação sem desmontagem das dobradiças
  • Suportes com 4 furos de montagem — fixação segura a postes de aço ou betão
  • Material: aço galvanizado eletroliticamente — proteção anticorrosiva
  • Versão: direita

Dimensões e parâmetros técnicos

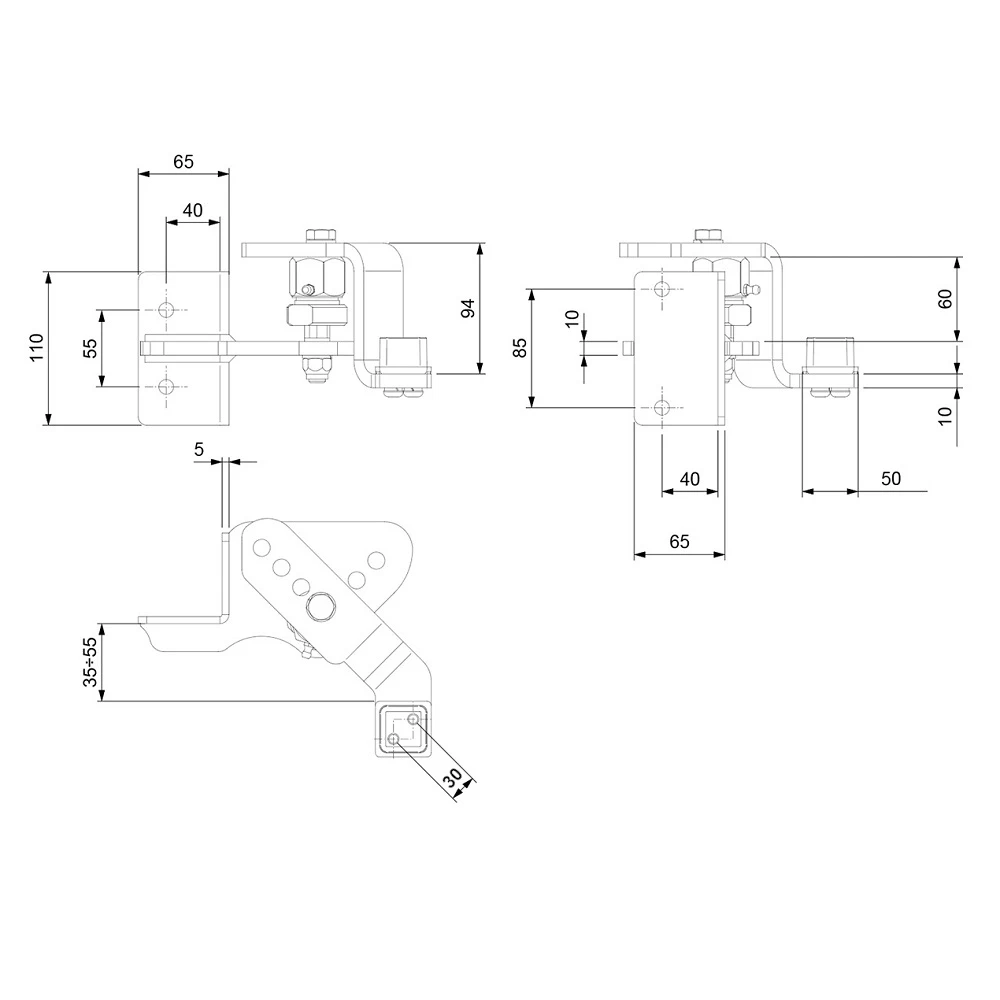

Desenho dimensional da dobradiça de portão Comunello – projeções ortogonais com dimensões
Desenho dimensional da dobradiça de portão Comunello – projeções ortogonais com dimensões
  • Chapa de montagem (dimensões externas): 65 × 110 mm
  • Espessura da chapa de montagem: 5 mm
  • Distância entre furos de montagem (frente): 40 × 55 mm
  • Distância entre furos de montagem (lado): 40 × 85 mm
  • Altura do mecanismo da dobradiça: 94 mm
  • Dimensão do cubo de montagem no poste: 50 × 30 mm
  • Gama de regulação da profundidade (distância da face da chapa ao eixo de rotação): 35–55 mm
  • Distância entre braços: 60 mm
  • Comprimento total (L): 220 mm
  • Peso do conjunto: 5,8 kg
  • EAN: 8028390517498

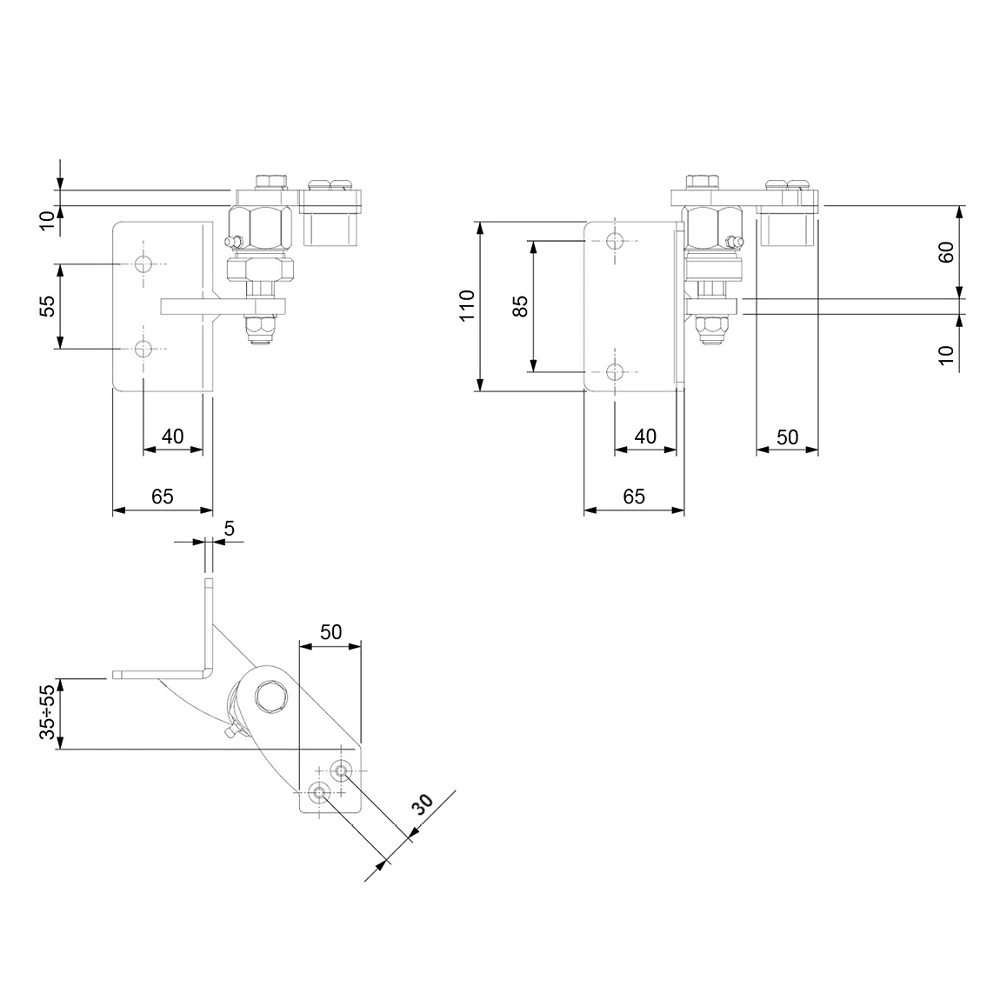

Desenho dimensional da segunda dobradiça do conjunto Comunello – projeções ortogonais com dimensões
Desenho dimensional da segunda dobradiça do conjunto Comunello – projeções ortogonais com dimensões

Montagem e aplicação

As dobradiças destinam-se a soldadura em postes de aço 50×50 mm e à montagem em postes de betão utilizando os furos de montagem. O mecanismo articulado com parafuso excêntrico permite regulação contínua do ângulo e nível da folha do portão após a montagem — não há necessidade de nivelamento perfeito dos postes na fase de betonagem. Os mamelos (engraxadores) integrados nas articulações garantem manutenção fácil — basta lubrificação periódica sem necessidade de desmontar toda a dobradiça.

O conjunto funciona bem em qualquer lugar onde o acesso ou entrada seja conduzido em ângulo — a inclinação do terreno até 10° (~20%) é compensada pelo mecanismo regulável, e a folha do portão permanece em posição horizontal independentemente da inclinação do solo.
