Comunello RS-100F – conjunto de dobradiças para portões aparafusadas para declives ascendentes

Go to Product feedback

Conjunto de dobradiças para portões Comunello RS-100F em aço galvanizado. Para portões de batente em declives, peso máx. 150 kg, comprimento 3 m, ângulo 10°. Regulação excêntrica, nipples de lubrificação, montagem aparafusada. Dimensões do conjunto 220 mm, peso 4,6 kg.

Go to full description
with VAT without VAT
Price 231,50 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello RS-100F – conjunto de dobradiças para portões aparafusadas para declives ascendentes

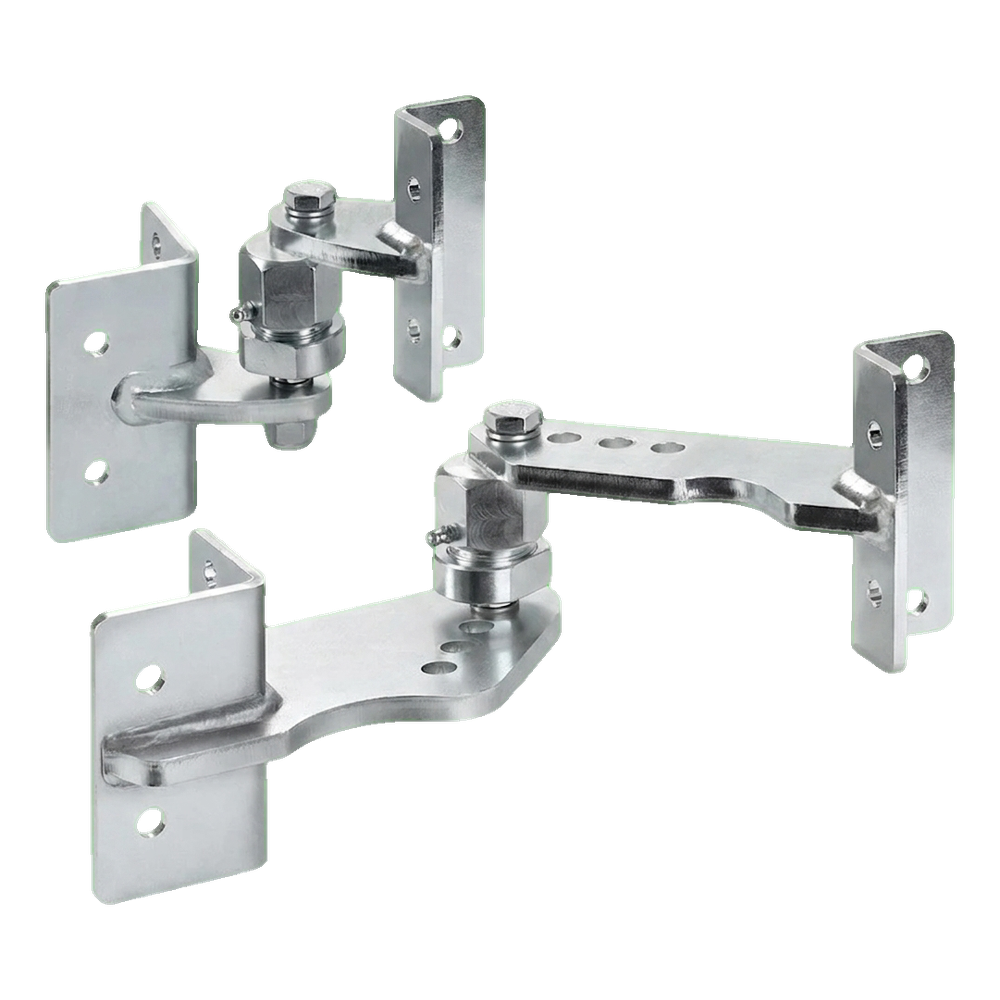

Conjunto de dobradiças aparafusadas Comunello RS-100F – dobradiça menor e maior em aço galvanizado
Conjunto de dobradiças aparafusadas Comunello RS-100F – dobradiça menor e maior em aço galvanizado

Comunello RS-100F é um conjunto completo de dobradiças aparafusadas, projetado especialmente para montagem de portões de batente em declives ascendentes. Graças ao parafuso excêntrico que liga o suporte da folha à articulação, o instalador obtém a possibilidade de regulação precisa da posição da folha — posicioná-la na posição horizontal e alinhamento perfeito com o poste, mesmo em terreno irregular.

O conjunto destina-se à montagem profissional de portões com peso até 150 kg e comprimento máximo da folha até 3 metros, com ângulo de elevação do terreno até 10° (~20%). Graças às articulações equipadas com nipples de lubrificação, a manutenção é rápida e conveniente — sem necessidade de desmontagem das dobradiças.

Características principais e parâmetros técnicos

  • Fabricante: Comunello
  • Designação: RS-100F
  • Aplicação: portões de batente em declives ascendentes
  • Peso máximo da folha: 150 kg
  • Comprimento máximo da folha: 3 m
  • Ângulo máximo de elevação: 10° (~20%)
  • Material: aço galvanizado eletroliticamente
  • Peso do conjunto: 4,6 kg
  • Comprimento do conjunto (L): 220 mm
  • Montagem: aparafusada — em postes de aço ou betão
  • Regulação da inclinação da folha: sim — parafuso excêntrico
  • Nipples de lubrificação: sim — lubrificação sem desmontagem
  • Número de furos de montagem em cada suporte: 4
  • EAN: 8028390517467

Dimensões — dobradiça menor (superior)

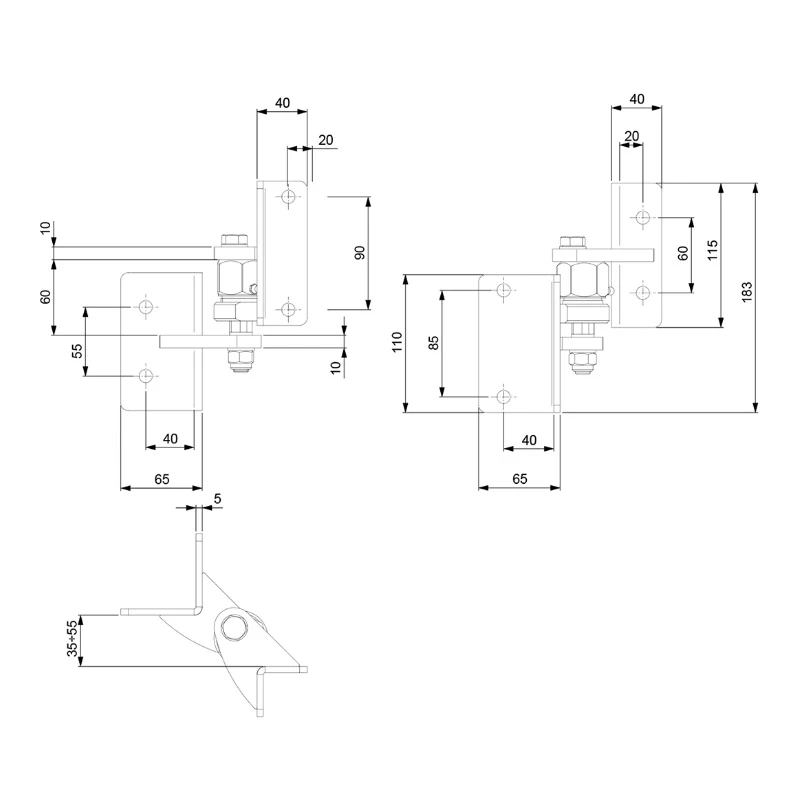

Desenho dimensional da dobradiça menor Comunello RS-100F
Desenho dimensional da dobradiça menor Comunello RS-100F
  • Altura total: 183 mm
  • Largura da placa superior (do poste): 40 mm
  • Distância entre furos da placa superior: 90 mm (vista esquerda) / 60 mm (vista direita)
  • Altura da placa superior: 115 mm
  • Largura da placa inferior (da folha): 65 mm
  • Distância entre furos da placa inferior na vertical: 85 mm (vista direita) / 55 mm (vista esquerda)
  • Distância entre furos da placa inferior na horizontal: 40 mm
  • Altura da placa inferior: 110 mm
  • Distância entre os braços da dobradiça: 60 mm
  • Espessura dos braços: 10 mm
  • Espessura da chapa da placa de montagem: 5 mm
  • Distância regulável entre planos de montagem: 35–55 mm

Dimensões — dobradiça maior (inferior)

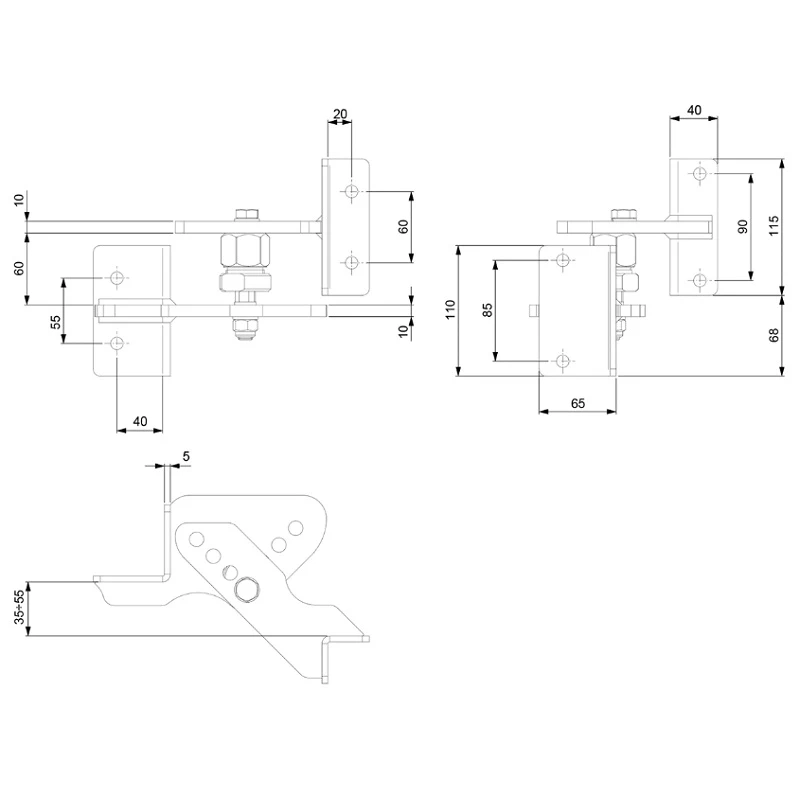

Desenho dimensional da dobradiça maior Comunello RS-100F
Desenho dimensional da dobradiça maior Comunello RS-100F
  • Largura da placa superior (do poste): 40 mm
  • Distância entre furos da placa superior: 90 mm
  • Altura da placa superior: 115 mm
  • Largura da placa inferior (da folha): 65 mm
  • Distância entre furos da placa inferior na vertical: 85 mm
  • Distância entre furos da placa inferior na horizontal: 40 mm
  • Altura da placa inferior: 110 mm
  • Deslocamento vertical entre bordas inferiores das placas: 68 mm
  • Distância entre os braços da dobradiça: 60 mm
  • Espessura dos braços: 10 mm
  • Espessura da chapa da placa de montagem: 5 mm
  • Distância regulável entre planos de montagem: 35–55 mm

Aplicação e benefícios para o instalador

O conjunto de dobradiças Comunello RS-100F é dedicado à montagem de portões de batente em terrenos inclinados — acessos, entradas para propriedades situadas em declives, e também onde o nível do solo junto ao poste difere do nível na extremidade da folha. O mecanismo excêntrico permite a regulação precisa do ângulo de inclinação da folha diretamente durante a montagem, o que acelera significativamente os trabalhos de instalação e elimina a necessidade de usar espaçadores.

As dobradiças adequam-se à fixação em postes tanto de aço como betão, tornando-as numa solução universal para diferentes tipos de vedações. A galvanização eletrolítica garante resistência à corrosão, e os nipples de lubrificação permitem manutenção regular sem desmontagem — o que se traduz numa longa vida útil e funcionamento sem avarias do portão.
