Comunello Albatros Piccolo – sistema de dobradiças para portão articulado até 4 m / 100 kg

Go to Product feedback

Comunello Albatros Piccolo é um sistema de dobradiças para portão articulado. Mecanismo suspenso sem trilho para portões até 4 m de comprimento e 100 kg de peso. O conjunto inclui dobradiça inferior com transmissão e braço, dobradiça superior com transmissão e suporte ajustável. Produção italiana.

Go to full description
with VAT without VAT
Price 1 441,58 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] zawiasy #113

  • Material Aço

Descrição

Comunello Albatros Piccolo – sistema de dobradiças para portão articulado até 4 m / 100 kg

Comunello Albatros Piccolo é um sistema completo e inovador de dobradiças projetado especificamente para portões dobráveis (articulados). Graças ao mecanismo totalmente suspenso, o portão abre-se sem trilho de guia, eliminando obstáculos no solo e facilitando significativamente a montagem. O sistema garante dobragem e desdobramento suaves dos batentes do portão mesmo em espaço muito limitado — solução ideal para propriedades com entrada estreita ou falta de espaço para abertura completa de portão de batente.

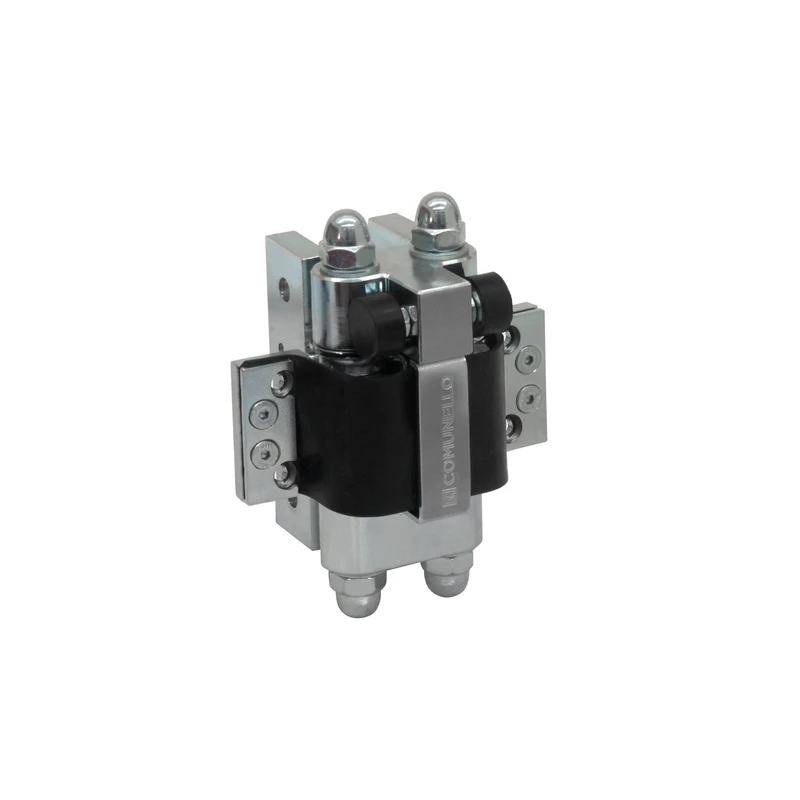

Comunello Albatros Piccolo – fotografia principal da dobradiça de portão
Comunello Albatros Piccolo – fotografia principal da dobradiça de portão

Composição do conjunto

O sistema Albatros Piccolo é composto por três elementos precisamente ajustados que, em conjunto, criam um mecanismo confiável de portão articulado:

  • Dobradiça inferior com transmissão e braço — montada na parte inferior do batente do portão, responsável pelo acionamento da dobragem; braço de transmissão dobrável bilateralmente conecta-se à parte inferior do primeiro batente
  • Dobradiça superior com transmissão — montada na parte superior do portão junto ao pilar, sincroniza o movimento de ambos os batentes
  • Suporte ajustável — fixado ao poste, permite ajuste preciso de todo o sistema após a montagem

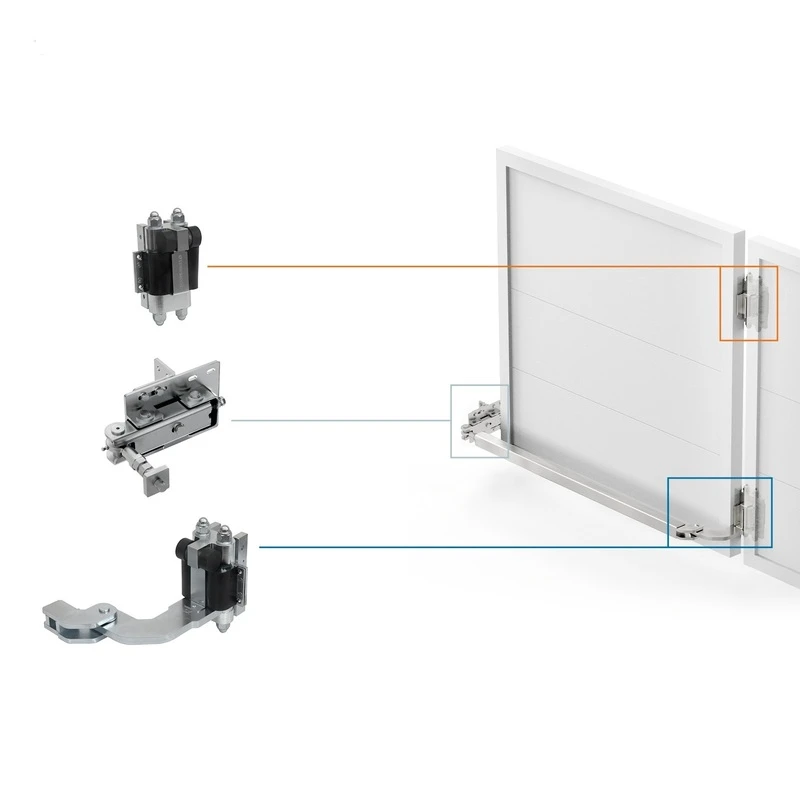

Esquema de montagem – disposição das dobradiças no portão articulado Comunello Albatros
Esquema de montagem – disposição das dobradiças no portão articulado Comunello Albatros

Princípio de funcionamento e montagem

O sistema é completamente sem trilho — o portão abre-se verticalmente sem qualquer guia no solo. O braço de acionamento dobrável bilateralmente monta-se na parte inferior do primeiro batente e conecta-se com a dobradiça inferior. Após montar o suporte ajustável no pilar, o instalador obtém possibilidade de correção precisa da configuração do portão. A imagem ao lado mostra a disposição dos elementos individuais do sistema no portão — dobradiça superior no topo do pilar, suporte ajustável no meio e dobradiça inferior com braço na parte inferior.

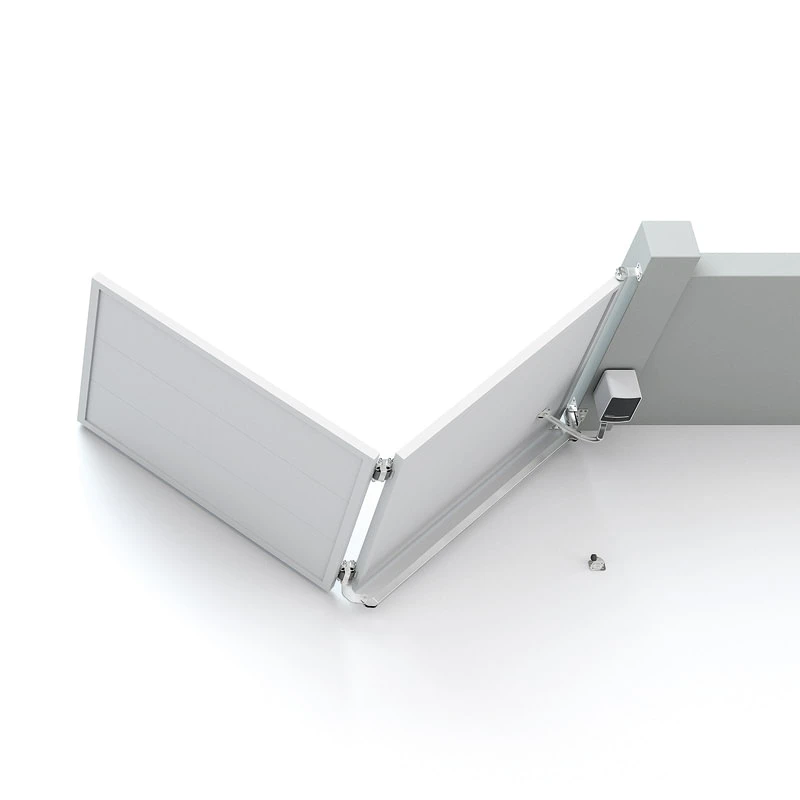

Portão articulado durante a dobragem – visualização do funcionamento do sistema Comunello Albatros
Portão articulado durante a dobragem – visualização do funcionamento do sistema Comunello Albatros

Abertura máxima em espaço mínimo

Graças ao mecanismo de dobragem, os batentes do portão dobram-se um sobre o outro, ocupando espaço mínimo tanto durante a abertura quanto o fecho. Um conjunto atende portão com comprimento total dos batentes até 4 metros e peso até 100 kg. Ao usar dois conjuntos Albatros Piccolo é possível atender portão de duas folhas com comprimento total até 8 metros.

Principais vantagens do sistema

  • Sem trilho mecanismo — sem guias no solo, zero obstáculos
  • Sistema suspenso — batentes do portão dobram-se livremente no ar
  • Fácil ajuste — suporte ajustável permite ajuste preciso após montagem
  • Espaço mínimo — solução ideal para entradas estreitas e passagens limitadas
  • Materiais de alta qualidade — elementos resistentes ao desgaste e exploração de muitos anos
  • Produção italiana — Comunello, Made in Italy

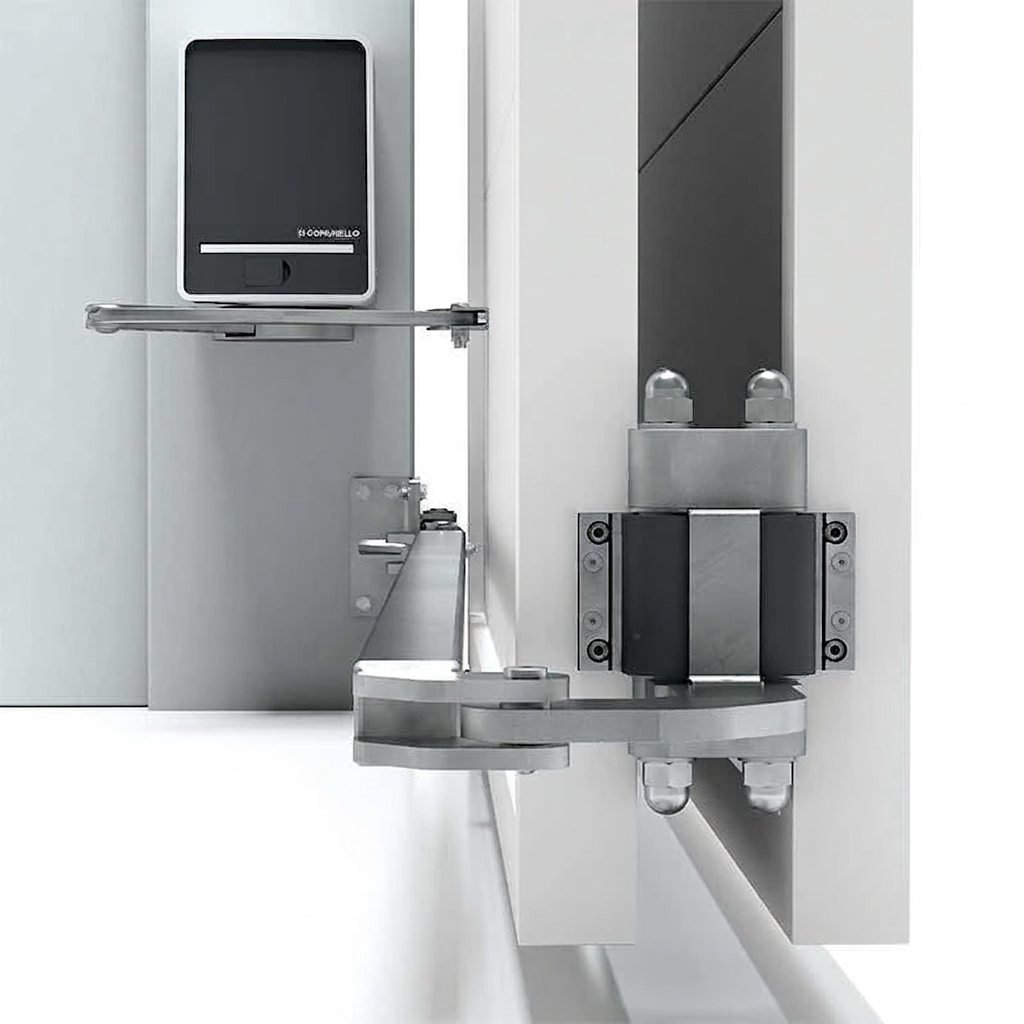

Sistema Comunello Albatros instalado no portão – vista de perto da dobradiça e acionamento
Sistema Comunello Albatros instalado no portão – vista de perto da dobradiça e acionamento

Compatibilidade com acionamentos

O sistema Albatros Piccolo trabalha com acionamentos para portões de batente da marca Comunello. Para instalação abrangente estão disponíveis também acessórios complementares: sistema de gabaritos de furos com parafusos e porcas e perfil de ligação do braço de transmissão com dobradiça junto ao pilar, que aceleram significativamente o processo de montagem.

Parâmetros técnicos do conjunto

  • Fabricante: Comunello
  • Série: Albatros Piccolo (P)
  • Comprimento máximo do portão (1 conjunto): 4 m
  • Comprimento máximo do portão (2 conjuntos): 8 m
  • Peso máximo dos batentes: 100 kg
  • Peso do conjunto: 10,5 kg
  • Tipo de sistema: sem trilho, suspenso
  • País de produção: Itália

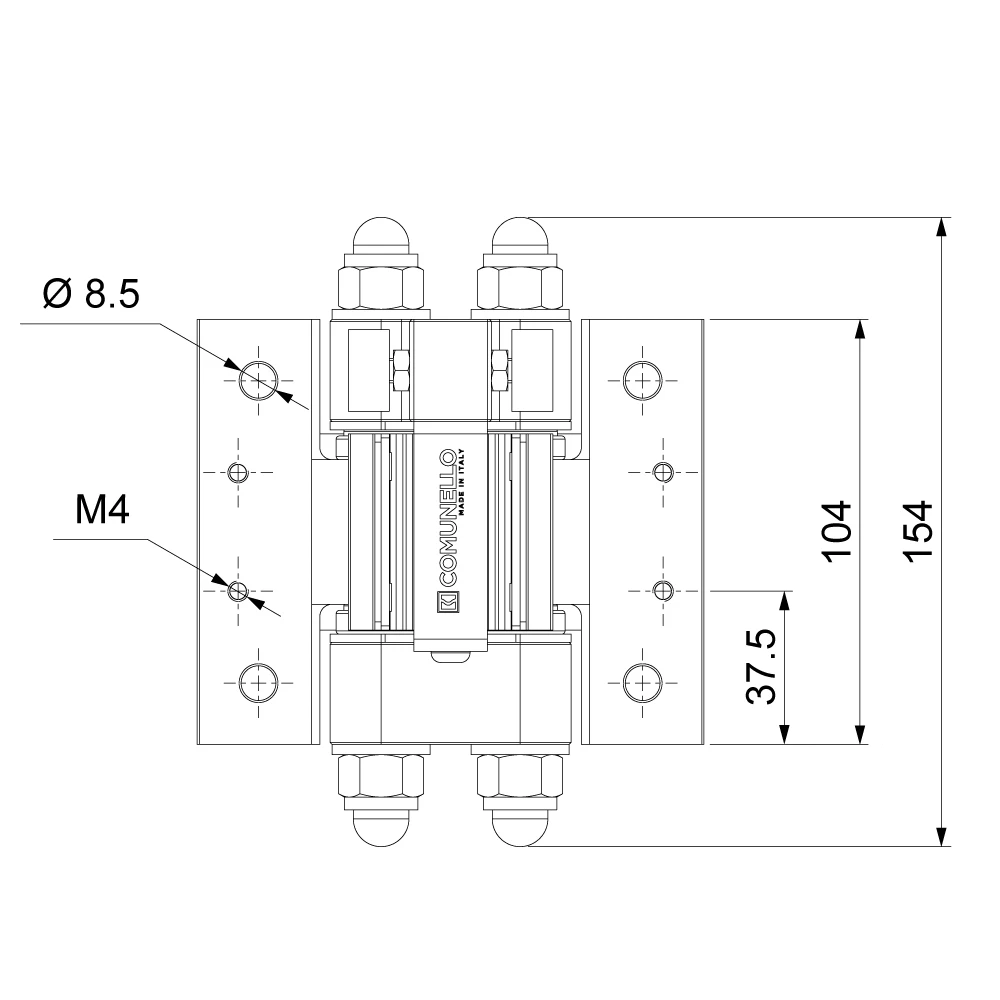

Dimensões da dobradiça superior (desenho técnico)

  • Altura total: 154 mm
  • Altura da placa de montagem: 104 mm
  • Distância do eixo do furo da borda inferior: 37,5 mm
  • Diâmetro dos furos de montagem: Ø 8,5 mm
  • Rosca dos parafusos: M4

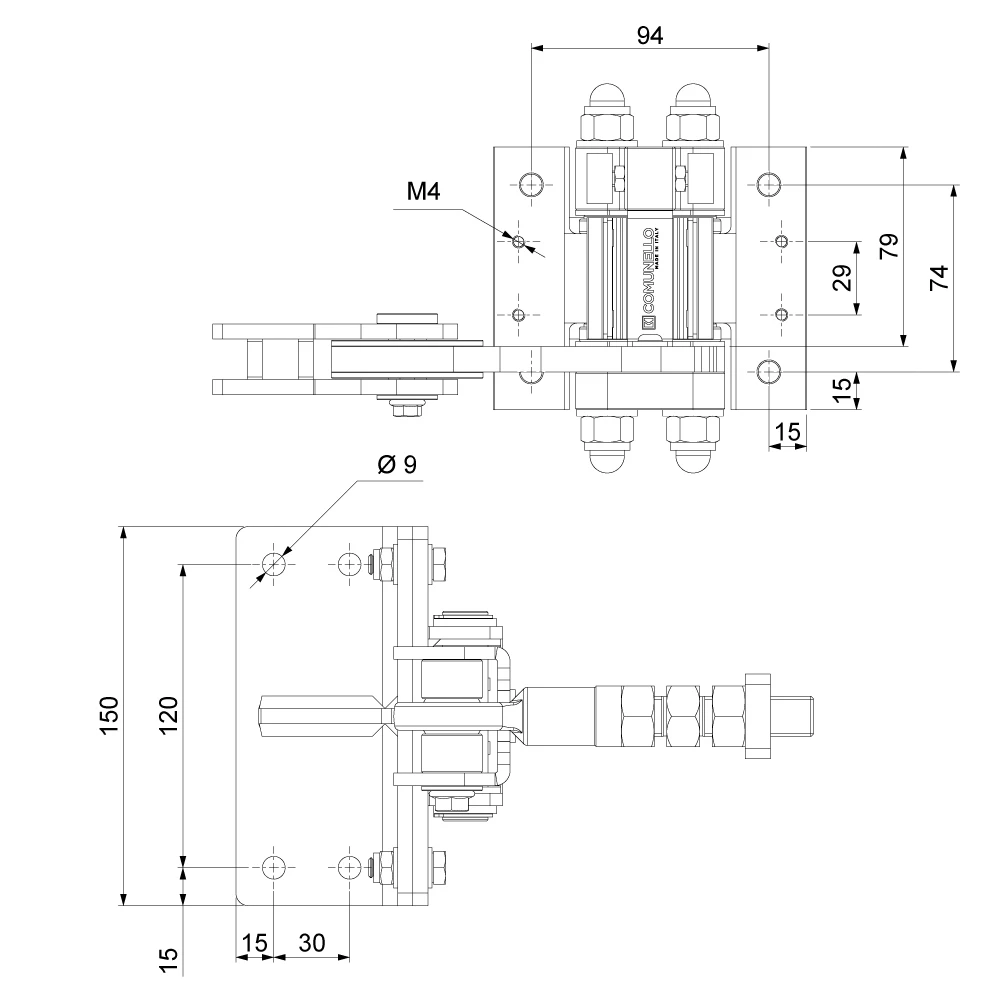

Desenho dimensional do suporte ajustável – Comunello Albatros Piccolo
Desenho dimensional do suporte ajustável – Comunello Albatros Piccolo

Dimensões do suporte ajustável

  • Largura da placa de montagem (pequena): 94 mm
  • Altura da placa de montagem (pequena): 79 mm
  • Espaçamento dos furos de montagem na vertical: 74 mm
  • Diâmetro dos furos: Ø 9 mm
  • Rosca: M4
  • Largura da placa de montagem (grande): 150 mm
  • Espaçamento dos furos de montagem na placa grande: 120 mm

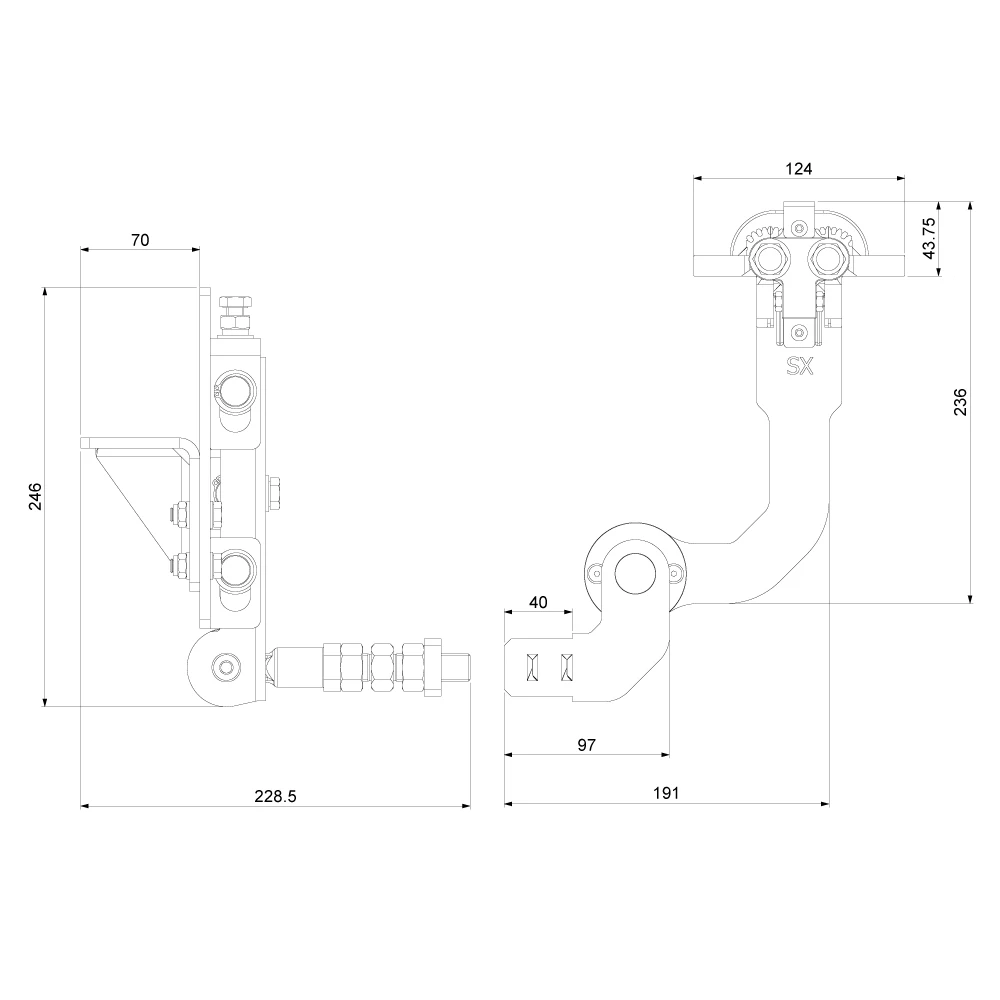

Desenho dimensional da dobradiça inferior com braço – Comunello Albatros Piccolo
Desenho dimensional da dobradiça inferior com braço – Comunello Albatros Piccolo

Dimensões da dobradiça inferior com braço

  • Altura total do suporte: 246 mm
  • Profundidade do suporte: 70 mm
  • Comprimento com perno: 228,5 mm
  • Largura da placa de montagem: 124 mm
  • Alcance do braço ao eixo de rotação: 236 mm
  • Largura total do conjunto: 191 mm
  • Largura do braço: 97 mm
  • Largura da extremidade do braço: 40 mm
  • Distância do eixo da dobradiça da base: 43,75 mm
  • Versão: SX (esquerda)

Galeria de componentes do conjunto

Dobradiça superior Comunello Albatros Piccolo – vista oblíqua
Dobradiça superior Comunello Albatros Piccolo – vista oblíqua

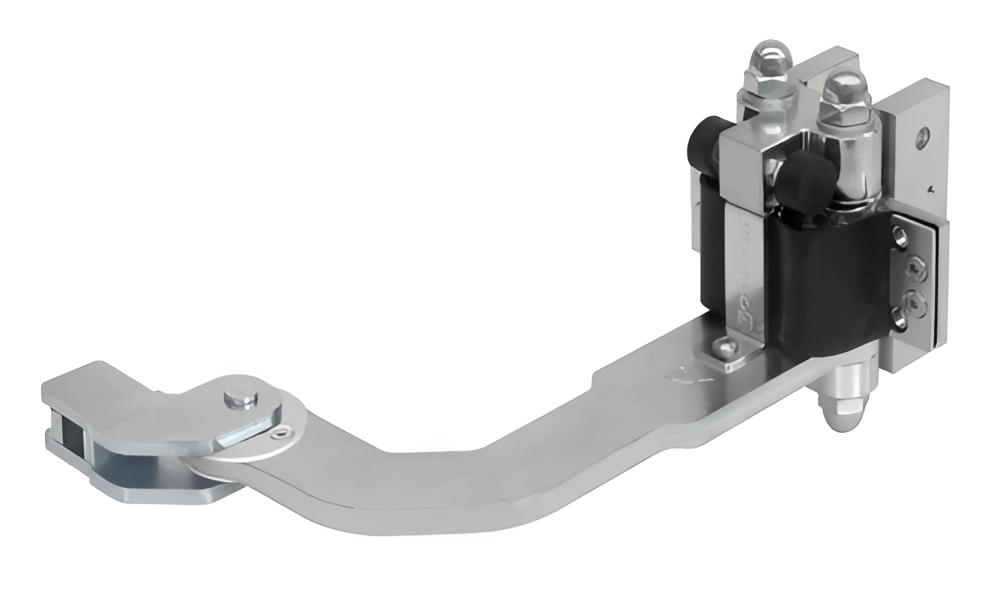

Dobradiça inferior com braço Comunello Albatros Piccolo – vista lateral
Dobradiça inferior com braço Comunello Albatros Piccolo – vista lateral

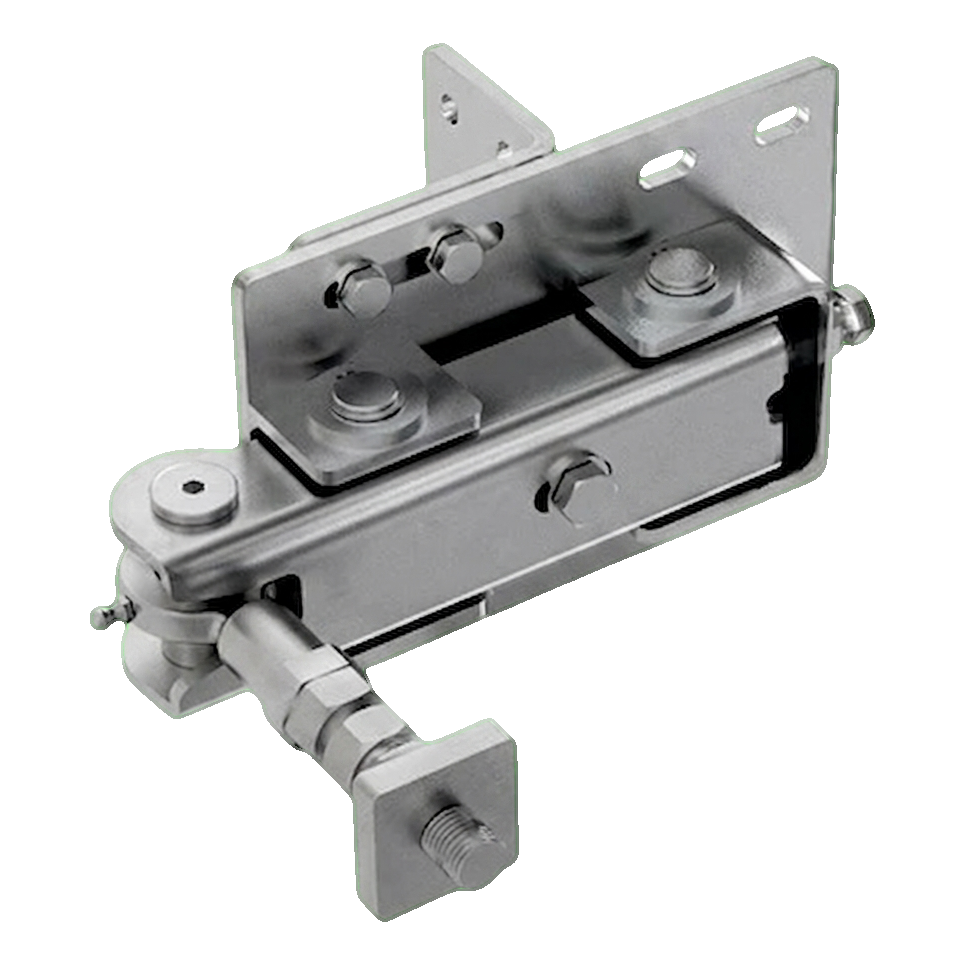

Suporte ajustável Comunello Albatros Piccolo – vista em perspetiva
Suporte ajustável Comunello Albatros Piccolo – vista em perspetiva
