Carro 89x100 mm para calha 6V.089 de portão de correr, 8 roldanas de aço
Leave feedback on the product
Carro oscilante com 8 roldanas de aço para perfil autoportante 6V.089, com construção central multiplaca. Placa de base 150×300 mm, fixação 4×M16, peso 11,3 kg, altura 169 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-310
Características do produto
[PIM] wozki #111
- Tamanho do trilho 100x89x5
- Tipo de sistema de rolamento Sistema de rodízios
- Tipo de produto Carro individual
- Material dos rolos Aço
- Número de rolos [szt.] 8
- Construção do carro Giratória
Descrição

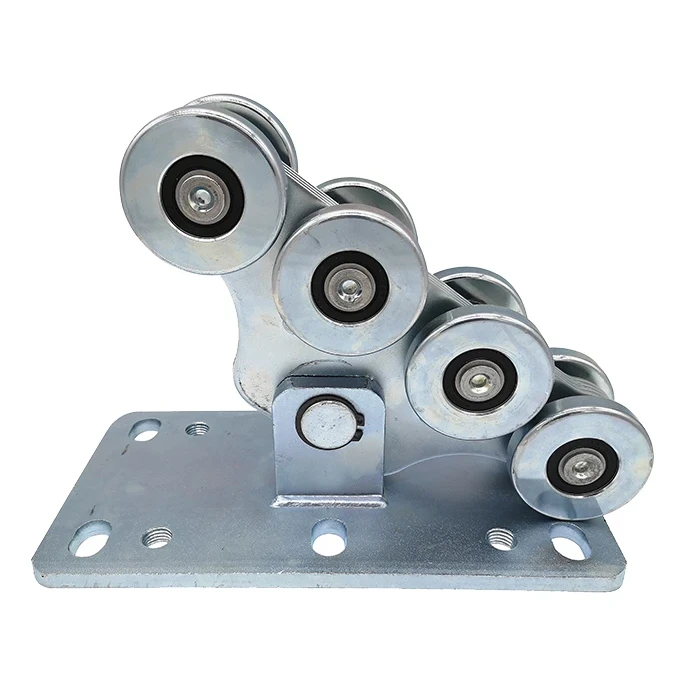

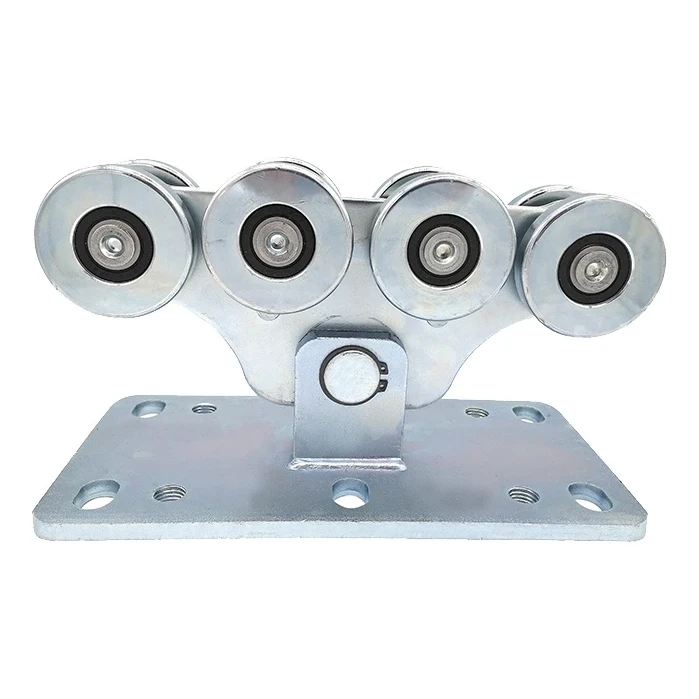

Carro oscilante de 8 roldanas para portão de correr – roldanas de aço
O carro oscilante de 8 roldanas é um elemento de guiamento robusto para portões de correr autoportantes, compatível com o perfil autoportante 6V.089. A construção central multiplaca assegura maior capacidade de carga e estabilidade de funcionamento, enquanto as roldanas de aço garantem um deslocamento suave da folha do portão ao longo de muitos anos de utilização.
Principais características do produto
- Tipo: carro oscilante
- Número de roldanas: 8
- Material das roldanas: aço
- Compatibilidade: perfil autoportante 6V.089

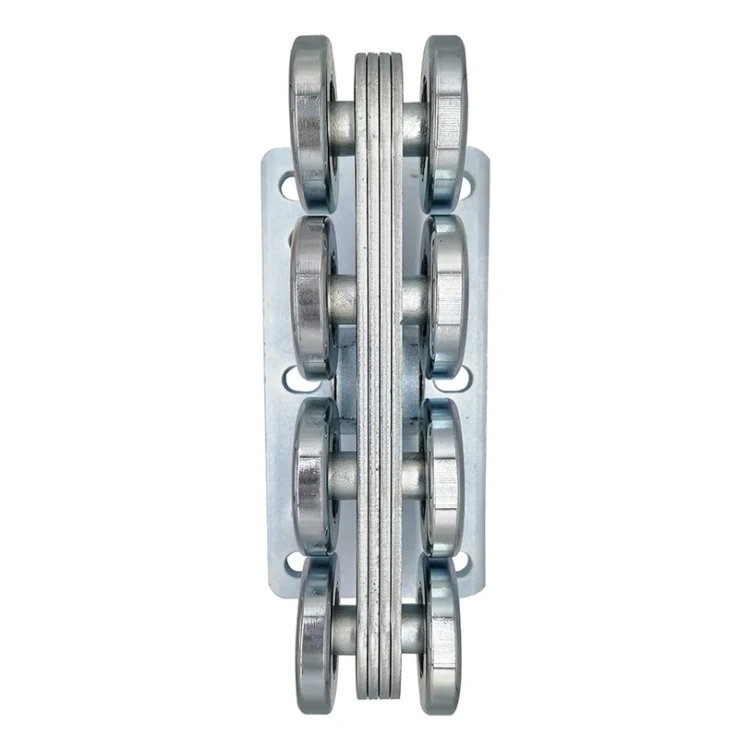

- Construção: multiplaca (maior resistência)
- Base de montagem com furos: 4× M16
- Peso: 11,3 kg
- Altura (H): 169 mm
Durabilidade e fiabilidade para muitos anos

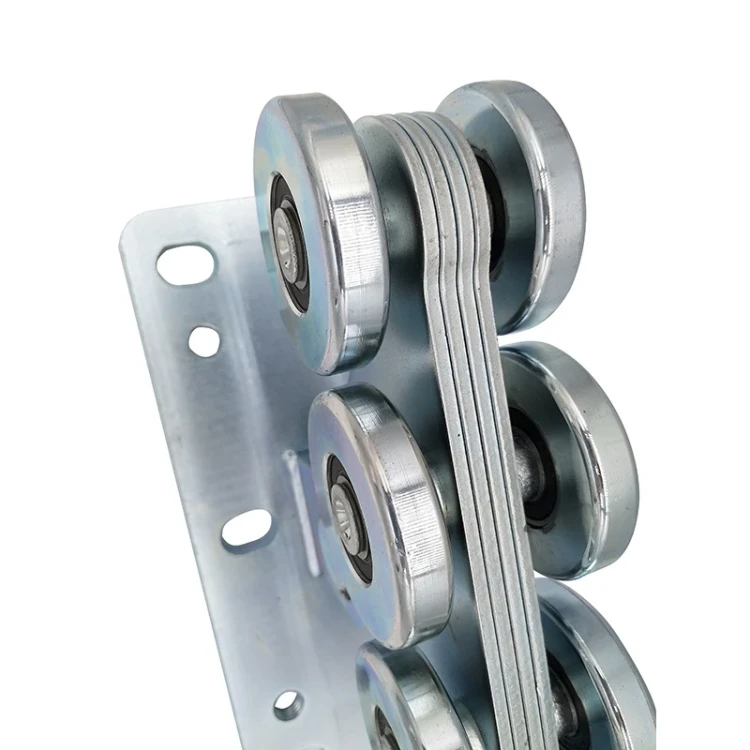

O carro destaca-se pela elevada resistência a danos mecânicos e a cargas dinâmicas. O elemento central multiplaca reduz as deformações sob pressões elevadas, o que se traduz num guiamento estável, mesmo com folhas de portão pesadas. As roldanas de aço montadas sobre rolamentos proporcionam um funcionamento silencioso e suave, minimizando a resistência ao rolamento e reduzindo a necessidade de manutenção. A construção oscilante compensa eventuais desvios axiais do perfil, protegendo as roldanas contra um desgaste irregular.
Dimensões gerais

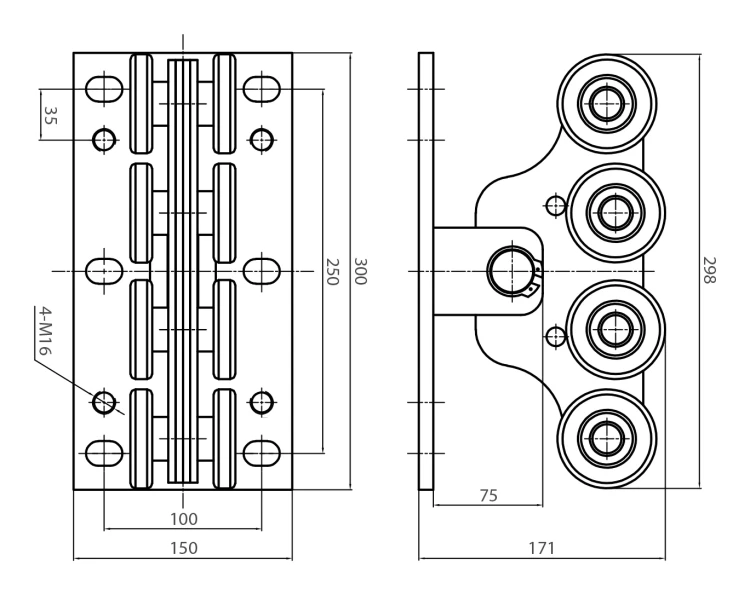

O desenho técnico apresenta as principais dimensões do carro, que permitem planear com precisão a montagem na estrutura do portão:
- Dimensões da placa de base: 150 × 300 mm
- Distância entre os furos de montagem: 100 × 250 mm
- Furos de montagem: 4× M16
- Distância dos furos à borda: 35 mm
- Largura total com roldanas: 171 mm
- Altura total (vista lateral): 298 mm
- Distância do eixo das roldanas à borda da base: 75 mm
Parâmetros das roldanas e do corte
- Diâmetro da roldana: ø72 mm
- Largura da roldana: 78 mm
- Altura do conjunto da roldana: 70 mm
- Folga de guiamento do perfil: 4–5 mm
- Espessura da placa de base: 10 mm
- Diâmetro do rolamento: 12 mm
- Folga inferior: 15 mm
- Volume: 5243,44 cm³
- EAN: 5903313200240
O carro é um componente pronto a montar que, depois de fixado à estrutura do portão com quatro parafusos M16, fica imediatamente pronto a funcionar. Graças à construção sólida em aço e aos rolamentos de execução precisa, o produto assegura uma utilização duradoura e sem avarias, mesmo em portões industriais de utilização intensiva.
