Carrinho de rodagem 68 para portão deslizante - sistema 68x68, rodas de aço

Go to Product feedback

Elemento do sistema 68×68 com 8 rolos de aço em dois níveis, rolamentos 6201 RS, corpo em aço galvanizado por via eletrolítica, fixação M14.

Go to full description
with VAT without VAT
Price 34,83 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] wozki #111

  • Tamanho do trilho 68x68x3,5
  • Tipo de sistema de rolamento Sistema de rodízios
  • Tipo de produto Carro individual
  • Material dos rolos Aço
  • Número de rolos [szt.] 8
  • Construção do carro Fixo

Descrição

Carrinho de rodagem 68 para portão deslizante – 8 rolos de aço, sistema 68×68

O carrinho de rodagem 68 é um elemento essencial dos sistemas de portões deslizantes 68×68, responsável pela condução suave, silenciosa e estável do painel do portão ao longo do carril de deslizamento. Equipado com 8 rolos de aço distribuídos em dois níveis, garante uma distribuição uniforme das cargas e elimina as forças oblíquas que atuam sobre os rolamentos — o que se traduz diretamente numa maior durabilidade e menor ruído durante a utilização.

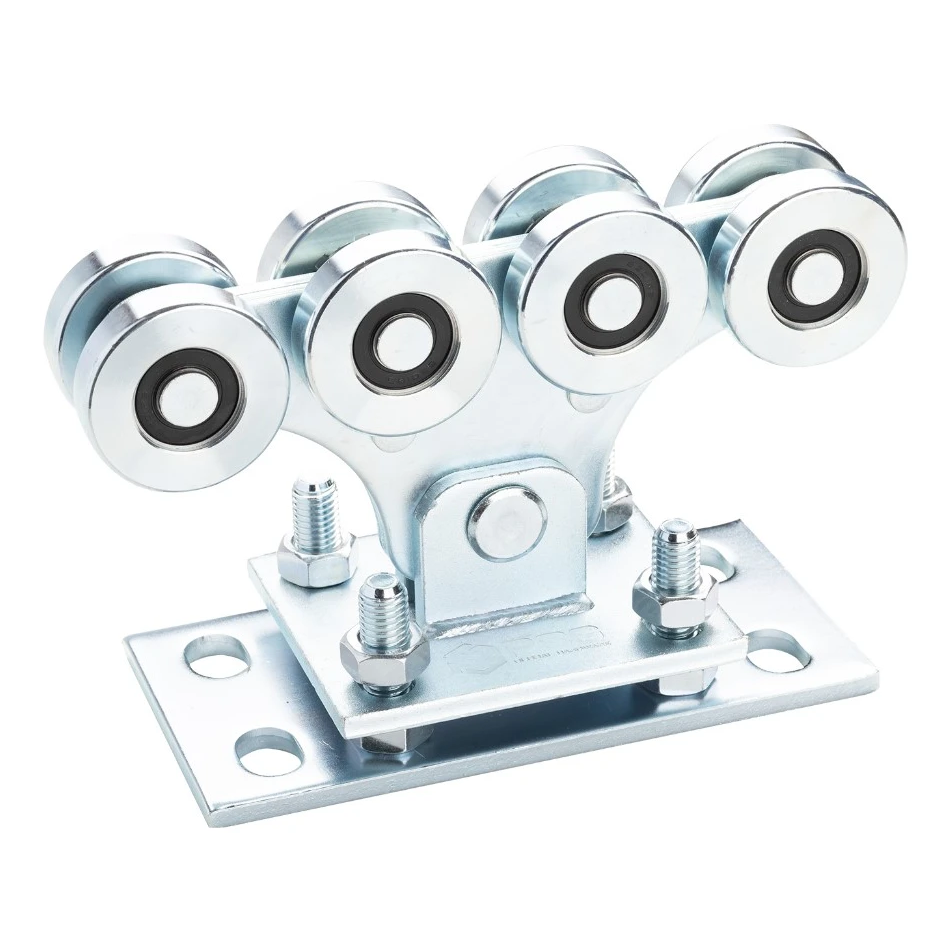

Carrinho de rodagem 68 para portão deslizante com 8 rolos de aço em dois níveis
Carrinho de rodagem 68 para portão deslizante com 8 rolos de aço em dois níveis

Construção robusta e proteção anticorrosiva

O corpo do carrinho é fabricado em aço de alta qualidade, protegido contra a corrosão pelo método de galvanização eletrolítica. Graças a isso, o elemento mantém total resistência às variações das condições atmosféricas — chuva, humidade, variações de temperatura — e garante um funcionamento fiável durante muitos anos, mesmo com utilização intensiva do portão.

No sistema de rodagem são utilizados rolamentos de esferas 6201 RS com vedação de borracha, que protegem o interior do rolamento contra contaminações e asseguram um funcionamento silencioso e suave dos rolos. O sistema de rodagem de dois níveis elimina as forças oblíquas, o que prolonga adicionalmente a vida útil dos rolamentos e reduz a resistência ao rolamento.

Regulação de montagem fácil

A construção da base com fixação por parafusos M14 permite uma regulação precisa da altura do carrinho nas chumbadouros de fundação — basta colocar as anilhas adequadas. Desta forma, o instalador pode ajustar rapidamente a posição do portão às condições da obra, sem necessidade de ferramentas ou elementos adicionais. O carrinho é compatível com o carril guia destinado ao sistema 68×68.

Dimensões e especificação técnica

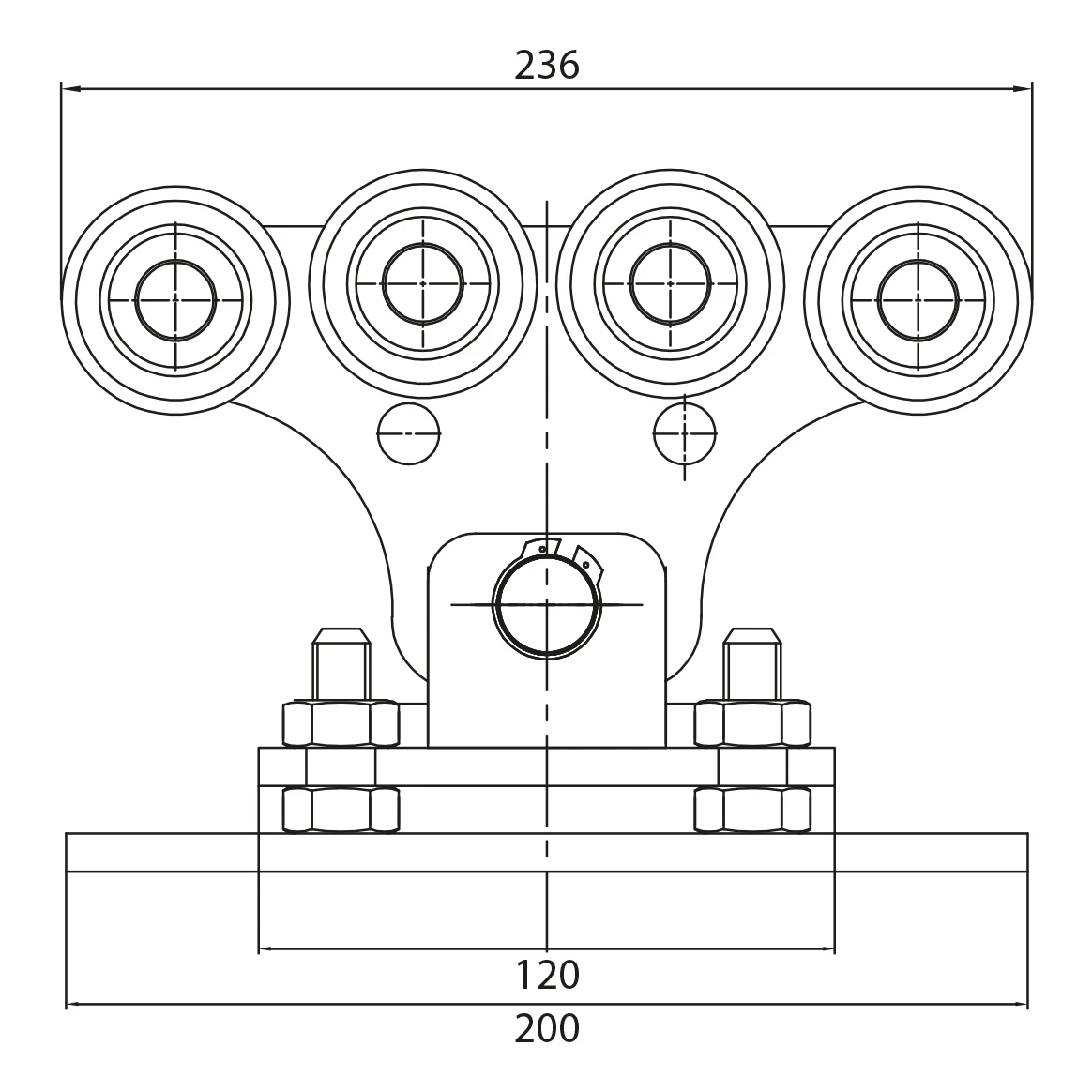

Desenho técnico do carrinho de rodagem 68 – vista frontal com dimensões 236 mm, 200 mm, 120 mm
Desenho técnico do carrinho de rodagem 68 – vista frontal com dimensões 236 mm, 200 mm, 120 mm
  • Sistema: 68×68
  • Sistema de rodagem: 8 rolos de aço em dois níveis
  • Diâmetro exterior do rolo: 60 mm
  • Diâmetro de trabalho do rolo (na ranhura): 56 mm
  • Largura do rolo: 14,5 mm
  • Rolamentos: de esferas 6201 RS
  • Material: aço galvanizado eletroliticamente
  • Comprimento total (L): 236 mm
  • Altura do carrinho (H): 157 mm
  • Largura do conjunto de rolos: 48 mm
  • Espessura da chapa de suporte: 10 mm
  • Comprimento da base: 200 mm
  • Comprimento da placa de montagem superior: 120 mm
  • Largura da base: 100 mm
  • Espessura das placas da base: 2 × 8 mm
  • Rosca dos parafusos de fixação: M14
  • Peso: 5,4 kg

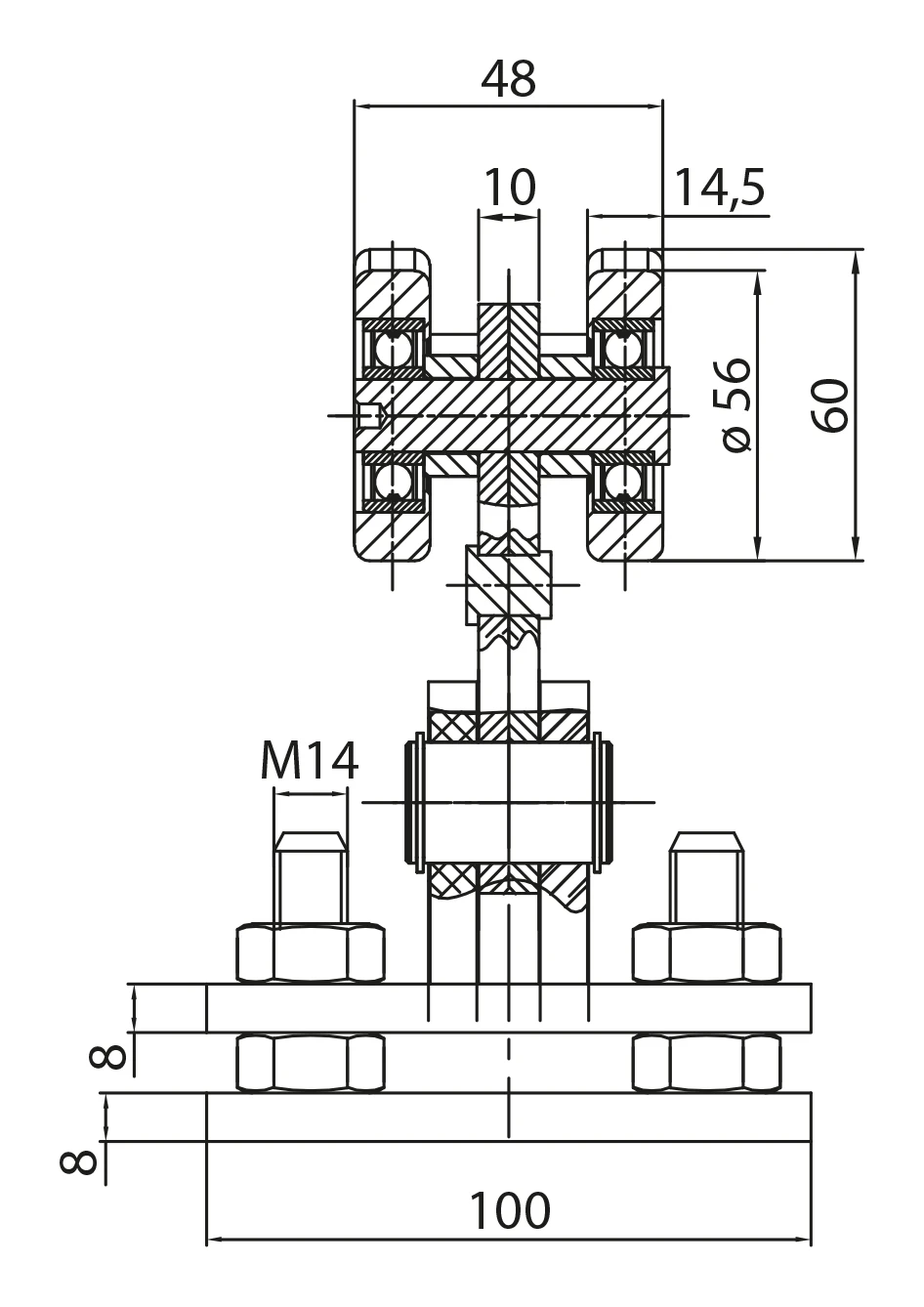

Corte lateral do carrinho de rodagem 68 com dimensões dos rolos, rolamentos e base de montagem
Corte lateral do carrinho de rodagem 68 com dimensões dos rolos, rolamentos e base de montagem

Vantagens para o instalador

  • Sistema de 8 rolos em dois níveis — condução estável e distribuição uniforme das cargas do painel do portão
  • Rolamentos 6201 RS com vedação — funcionamento silencioso e proteção contra contaminações
  • Eliminação das forças oblíquas — maior durabilidade dos rolamentos e menor ruído durante a utilização
  • Galvanização eletrolítica — proteção anticorrosiva eficaz em condições exteriores
  • Regulação nos chumbadouros de fundação — ajuste rápido e preciso do portão durante a montagem
  • Compatibilidade com o carril do sistema 68×68 — encaixe seguro num sistema de guiamento comprovado
