Camarão com rosca métrica zincado M8×160 mm

Varão roscado com extremidade em gancho aberto – para aparafusar numa rosca métrica e suspender elementos rapidamente; aço de classe 5.8, zincagem eletrolítica

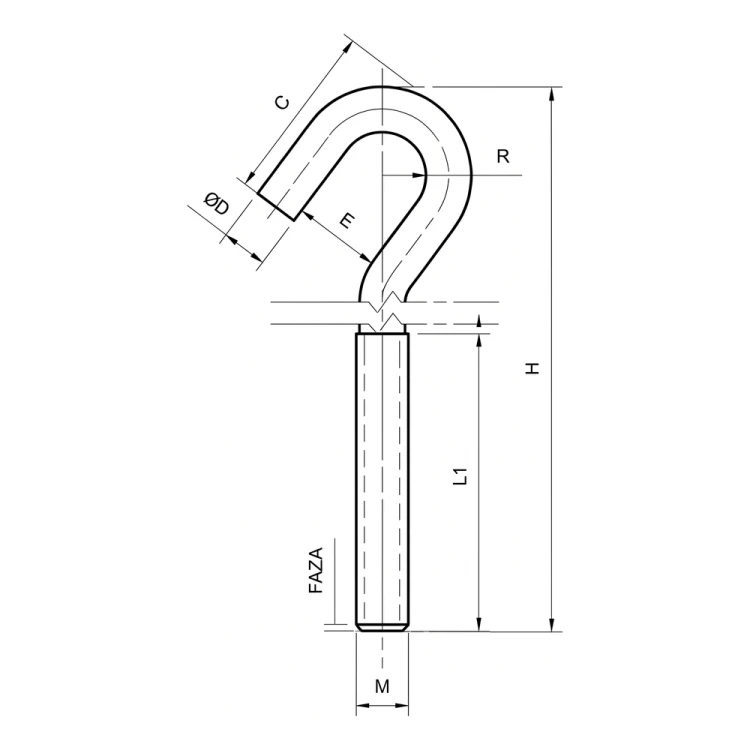

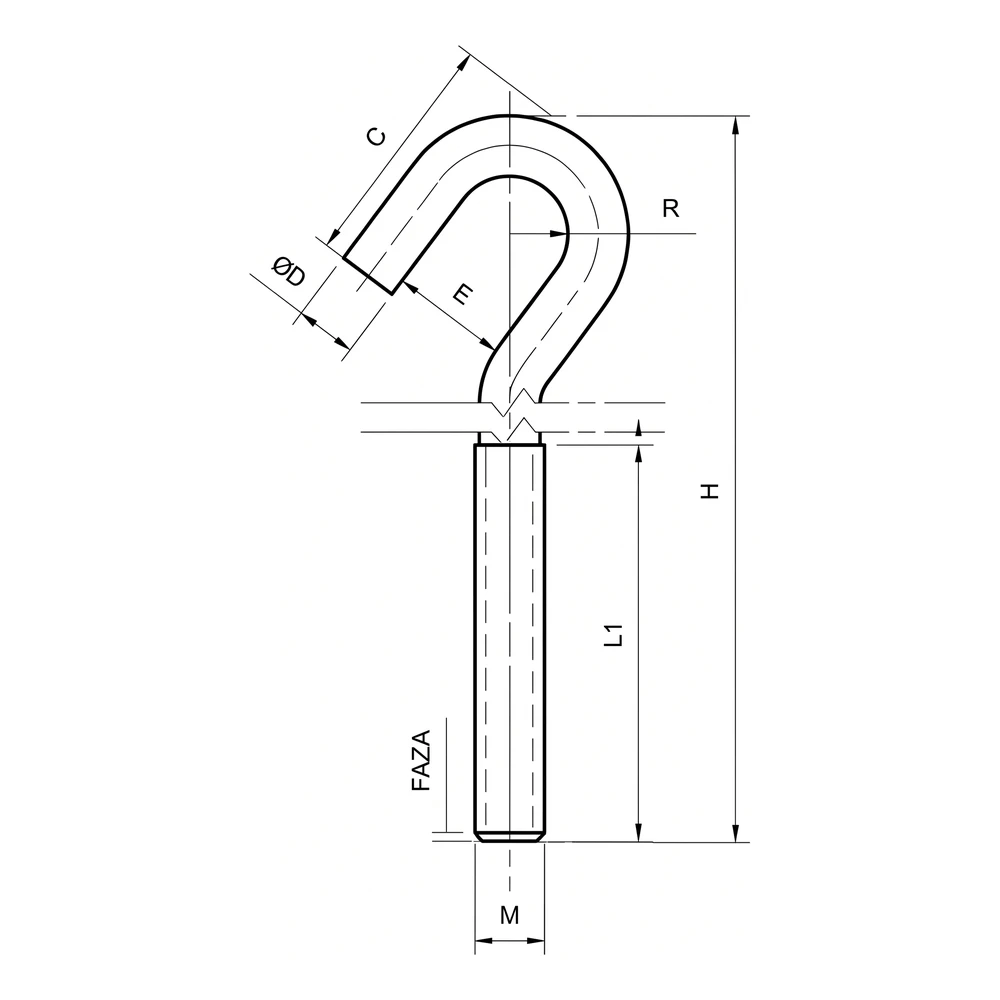

Abrir o desenho cotado em tamanho real

Sobre o produto

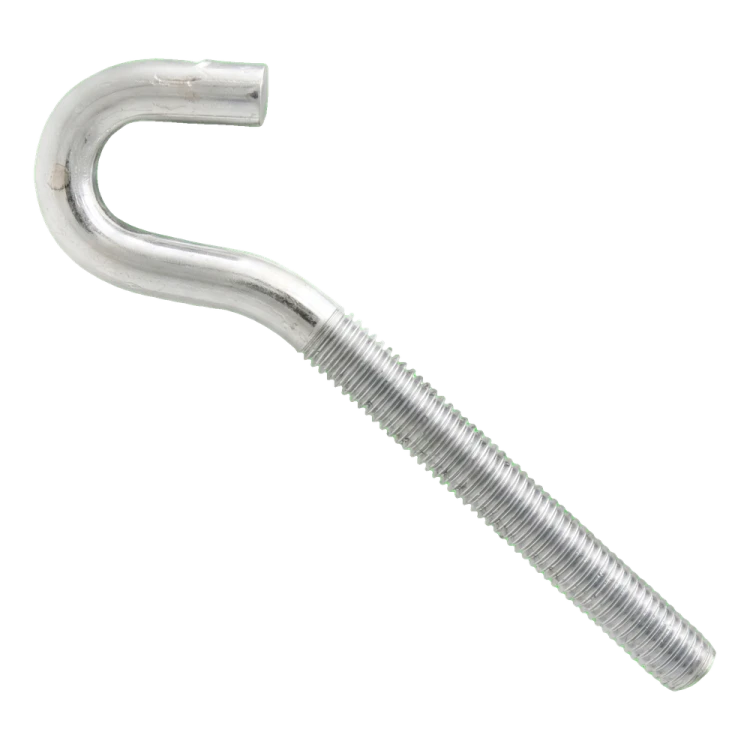

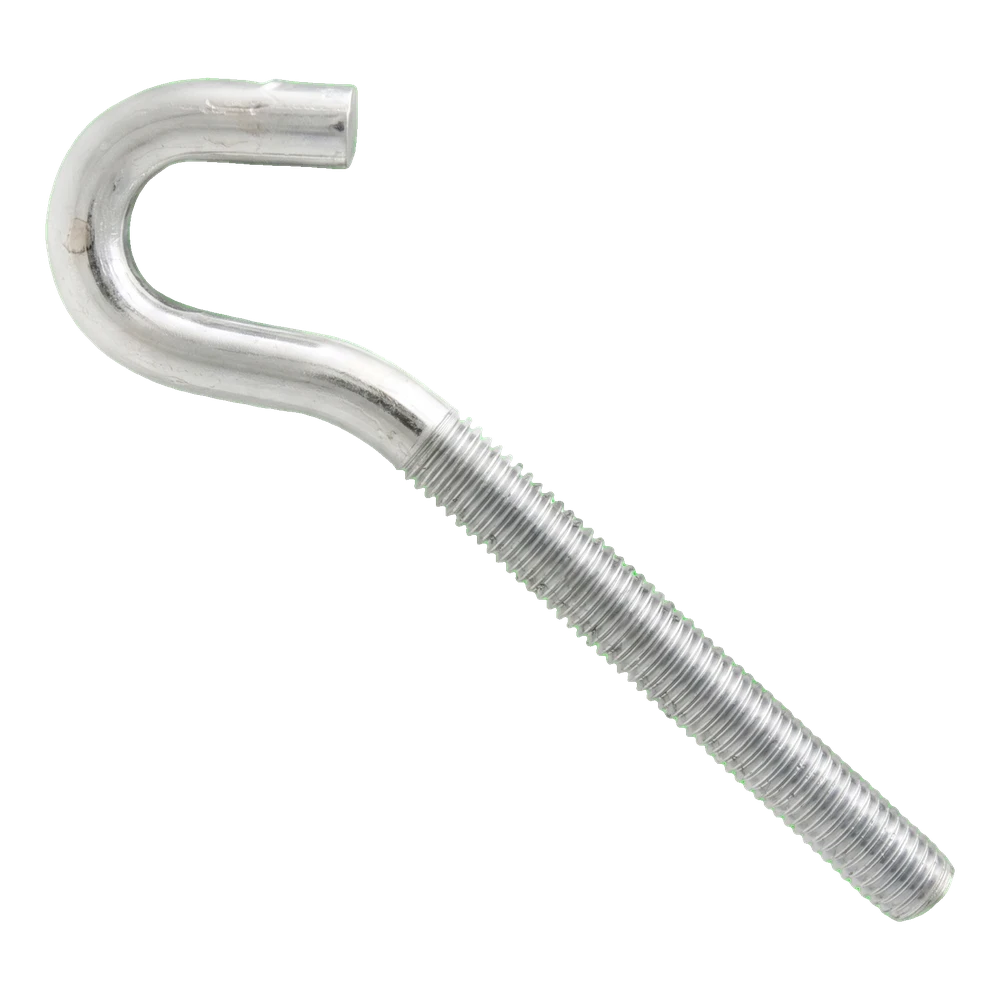

O camarão com rosca métrica é um varão roscado com extremidade em gancho aberto. Serve para aparafusar numa rosca métrica e suspender rapidamente elementos que devam ser facilmente removíveis.

A designação M8 indica a rosca do gancho — compatível com uma bucha metálica de rosca interna, uma porca ou um furo com a mesma rosca interna. O comprimento total H é de 160 mm e mede-se desde a extremidade da rosca até ao ponto mais afastado da parte curva. L1 corresponde ao comprimento da rosca: 120 mm, e Dz ao diâmetro exterior da curvatura: 27 mm. São valores nominais segundo a tabela do fabricante. Aparafuse o gancho até à profundidade exigida pelo elemento de ligação e bloqueie a rosca que sobressai desse elemento com uma contraporca. Após a instalação, oriente a extremidade no sentido de atuação da carga; não aplique carga lateral na curvatura do gancho.

Material: aço, classe de resistência: 5.8, revestimento: zincado eletrolítico. O revestimento de zinco protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha a versão de acordo com as condições de exposição. O fabricante não indica a capacidade resistente do gancho — a carga admissível depende do suporte e do método de fixação, sendo definida pelo projeto ou pelo fabricante da ancoragem. Não utilize o gancho para elevar cargas nem para segurança de pessoas.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Escolha a rosca do elemento de ligação de acordo com M8 — ancoragem, porca ou bucha metálica com rosca interna.
• ✓Aparafuse o gancho até à profundidade exigida pelo elemento de ligação (rosca disponível: L1 = 120 mm); bloqueie a rosca que sobressai desse elemento com uma contraporca.
• ✓Após a montagem, oriente a extremidade no sentido de atuação da carga; não aplique carga lateral na curvatura do gancho.
