Caixa de Ligação Noark com Protetor de Sobretensão DC+AC 40A Trifásico SH-717
product unavailable
adicionar à lista de desejos
Descrição

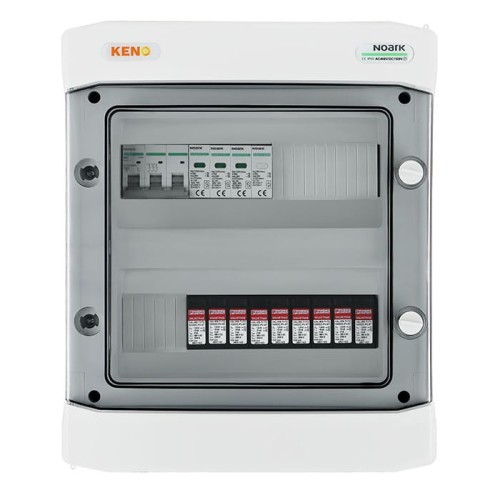

Noark Caixa de Ligação com Protetor de Sobretensão DC+AC 40A Trifásico SH-717
Caixa de ligação com limitador de sobretensão DC + AC, tipo 1+2, modelo SH-717 DCAC
Quadro de ligação destinado à alimentação de inversores fotovoltaicos, que garante não apenas proteção contra os efeitos de curto-circuitos e sobrecargas, mas também contra descargas indiretas e diretas em ambos os lados da corrente - tanto alternada como contínua.
É destinado a ser utilizado em instalações FV aterradas e isoladas, e graças ao elevado grau de proteção IP é possível a sua montagem no exterior. A construção do quadro está preparada para montagem saliente e, dependendo do equipamento, pode desempenhar diferentes funções.
- Caixa standard e testada: Garantindo solidez e durabilidade, graças à qual os quadros estão prontos para satisfazer diversos requisitos de instalação.
- Opção de montagem de fechadura com chave: Proporciona um nível adicional de segurança e restringe o acesso aos equipamentos elétricos apenas a pessoas autorizadas.
- Porta transparente: Permite fácil acesso ao interior do quadro e verificação visual rápida do estado dos equipamentos sem necessidade de os abrir.
Parâmetros básicos lado DC
| Parâmetro | Valor |
|---|---|
| Número de entradas | saídas de string FV | 3 | 3 |
| Quantidade | Tipo de limitador de sobretensão DC | Tipo | 3 | Phoenix | T1/T2 |
| Tipo de ligação | MC4 Stäubli para quadro |
Parâmetros básicos lado AC
| Parâmetro | Valor |
|---|---|
| Limitador de sobretensão AC | Tipo | Noark | T1/T2 |
| Disjuntor de sobrecorrente | Noark B40A 3F |
Limitador de sobretensão DC aplicado (SPD)
| Parâmetro | Valor |
|---|---|
| Fabricante / Modelo | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Proteção contra sobretensão | T1 / T2 |
| Tensão de circuito aberto UOCSTC | ≤ 975 V DC |
| Corrente máxima de descarga Imax (8/20) μs | 40 kA |
| Tempo de resposta tA | ≤ 25 ns |
| Corrente de impulso de raio de ensaio (10/350) μs, carga | 2,5 As |
| Corrente de impulso de raio de ensaio (10/350) μs, energia específica | 6,25 kJ/Ω |
| Corrente de impulso de raio de ensaio (10/350) μs, valor de pico Iimp | 5 kA |
| Corrente total de descarga Itotal (8/20) μs | 40 kA |
| Corrente total de descarga Itotal (10/350) μs | 5 kA |
| Resistência de isolamento Riso | > 5 GΩ (a 500 V DC) |
| Corrente nominal de descarga In (8/20) μs | 15 kA |
| Corrente nominal de carga IL | 80 A |
| Corrente de funcionamento contínua ICPV | < 20 μA |
| Tensão máxima contínua UCPV | 1170 V DC |
| Resistência ao curto-circuito ISCPV | 2000 A |
| Tensão residual Ures | ≤ 3,5 kV (a In) |
| - | ≤ 2,9 kV (a 5 kA) |
| - | ≤ 3,2 kV (a 10 kA) |
| - | ≤ 3,7 kV (a 20 kA) |
| - | ≤ 4,1 kV (a 30 kA) |
| - | ≤ 4,6 kV (a 40 kA) |
| Corrente do condutor de proteção IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Nível de proteção Up | ≤ 3,5 kV |
| Consumo de energia em modo de espera PC | ≤ 25 mVA |
| Configuração de ligação | Configuração Y |
Disjuntor de sobrecorrente aplicado (MCB) (1)
| Parâmetro | Valor |
|---|---|
| Fabricante / Modelo | Noark / Ex9BN 3P B40 |
| Corrente nominal | 40A; 3-F |
| Tensão nominal de funcionamento Ue | 230/415 V AC |
| - | 72 V DC por polo (1P, 2P) |
| - | 48 V DC por polo (3P, 4P) |
| Tensão mínima | 12 V AC/DC |
| Tensão nominal de impulso suportável Uimp conforme IEC 60898-1 | 6 kV |
| Tensão nominal de impulso suportável Uimp conforme IEC 60947-2 | 6 kV |
| Capacidade nominal de corte em curto-circuito Icn conforme IEC 60898-1 | 6 kA |
| Capacidade nominal de corte em curto-circuito Icn conforme IEC 60947-2 | 10 kA |
| Tensão nominal de isolamento Ui | 690 V AC |
| Número de polos | 3 |
| Frequência | 50/60 Hz |
| Característica | B |
| Execução conforme | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durabilidade mecânica | 20 000 manobras |
| Durabilidade elétrica | 10 000 manobras |
| Classe de limitação de energia | 3 |
| Categoria de utilização | A |
| Direção de alimentação | Qualquer (de cima ou de baixo) |
Limitador de sobretensão AC aplicado (SPD)
| Parâmetro | Valor |
|---|---|
| Fabricante / Modelo | Noark Ex9UE1+2 12.5 3PN 275 |
| Ligação | L-N/PE N-PE |
| Execução conforme | EN 61643-11 |
| Tipo de limitador | Type 1+2 (classe I+II, B+C, T1+T2) |
| Execução do módulo | MOV (Varistor)GDT (Centelhador) |
| Tensão nominal Un | 230 V AC |
| Tensão de ensaio de referência UREF | 255 V AC |
| Tensão de funcionamento contínua Uc | 275 V AC 255 V AC |
| Frequência f | 25 kA por polo 50 kA por polo |
| Energia específica W/R | 156.25 kJ/Ω |
| Corrente máxima de impulso Iimp (10/350 μs) | 12.5 kA por polo 50 kA por polo |
| Corrente máxima de descarga Imax (8/20 μs) | 50 kA por polo |
| Nível de proteção de tensão Up para corrente In | 1.5 kV 1.5 kV |
| Nível de proteção de tensão Up para corrente Imax | 1.8 kV 1.5 kV |
| Nível de proteção de tensão Up para 5 kA (8/20 μs) | 1 kV |
| N-PE Capacidade de extinção de corrente de seguimento Ifi | 100 A |
| Tensão de faiscamento | 335 V |
| 200 ms | 335 V 1200 V |
| Corrente diferencial IPE a UREF | ≤ 1 mA |
| Tensão do limitador para corrente de 1mA | 387 - 473 V |
| Tempo de resposta | ≤ 25 ns ≤ 100 ns |
| Proteção máxima por fusível | 160 A gG |
| Capacidade de suportar corrente de curto-circuito | 50kA |
| Resistência ao curto-circuito ISCCR | 10kA |
| Fator de corrente k | 1kA |
| Tipo de sistema BT | TN-S, TT (3+1) |
