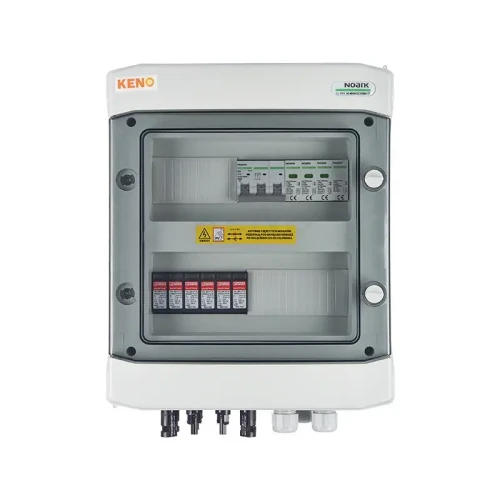

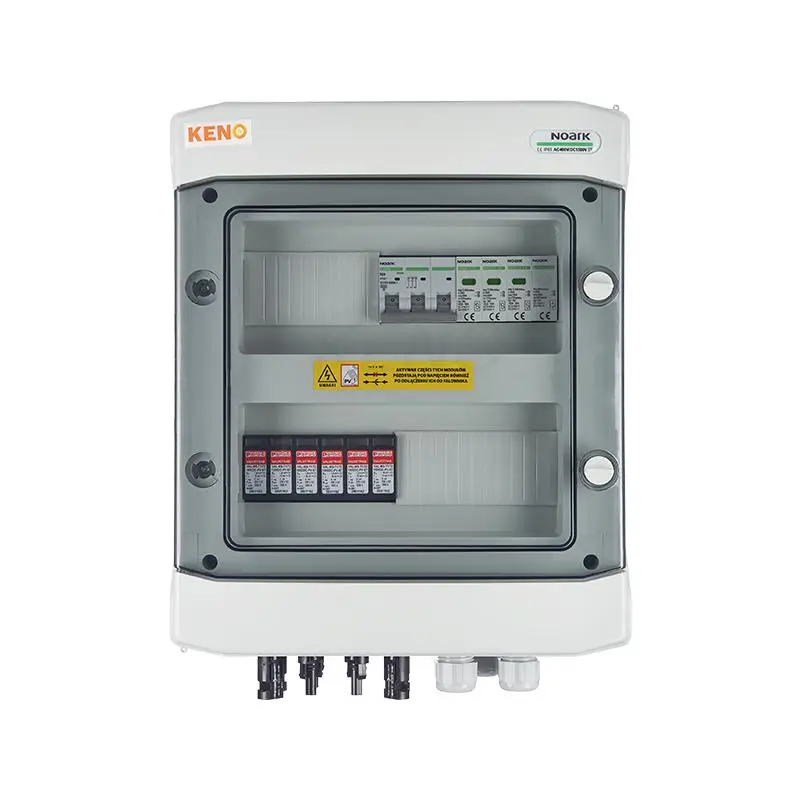

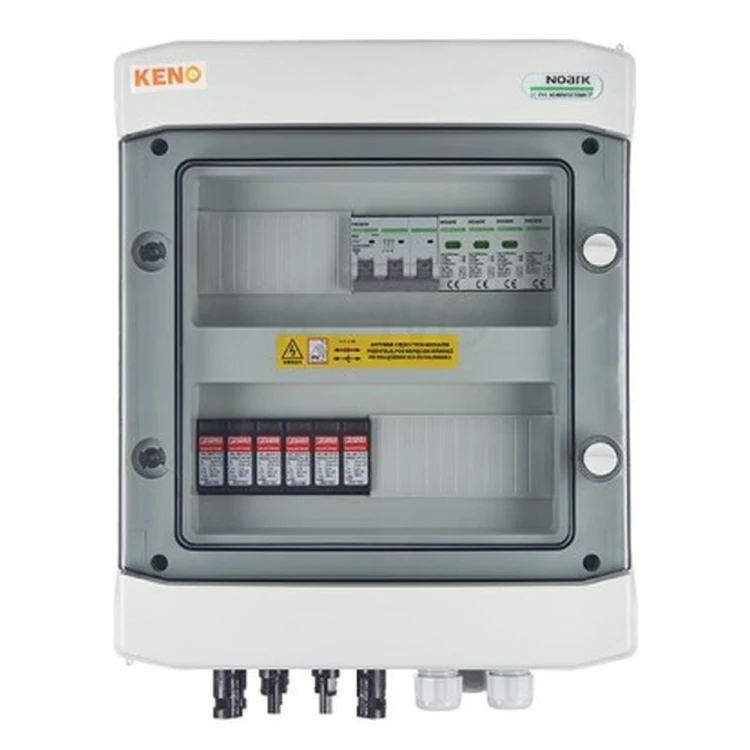

Caixa de Ligação Noark com Protetor de Sobretensão DC+AC 20A Trifásico SH-91
Leave feedback on the product
Caixa de ligação 1000V DC com limitador de sobretensão tipo 1+2 para 2 strings PV e 2 MPPT. Disjuntor de sobrecorrente trifásico 20A característica B. Invólucro IP65 para montagem interior e exterior.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-409-03
Descrição
Noark Caixa de Ligação com Protetor de Sobretensão DC+AC 20A Trifásico SH-91
Caixa de ligação com limitador de sobretensão DC + AC, 1000V tipo 1+2, 2 x cadeia PV, 2 x MPPT // lim. AC tipo 1+2, 20A 3-F tipo SH-214 DCAC
- As caixas de ligação são uma solução fiável que encontra aplicação tanto em pequenas e médias instalações domésticas como industriais. Graças à ampla gama de aplicações, incluindo a classe de proteção IP65, as caixas podem ser montadas não apenas em espaços fechados, mas também em áreas abertas.
- Caixa padrão e comprovada: Garantindo solidez e durabilidade, graças à qual as caixas estão prontas para satisfazer diversos requisitos de instalação.
- Opção de montagem de fechadura com chave: Proporciona um nível adicional de segurança e restringe o acesso aos equipamentos elétricos apenas a pessoas autorizadas.
- Porta transparente: Permite fácil acesso ao interior da caixa e uma rápida verificação visual do estado dos equipamentos sem necessidade de abertura.
Limitador de sobretensão AC aplicado
| Parâmetro | Valor |
|---|---|
| Fabricante/modelo | Noark/Ex9UE1+2 12.5 4P 275 |
| Corrente nominal de descarga In (8/20 us) por fase | 25kA |
| Corrente máxima de descarga Imax (8/20 us) | 50kA |
Limitador de sobretensão DC aplicado
| Parâmetro | Valor |
|---|---|
| Fabricante/modelo | PHOENIX/VAL-MS 1000DC-PV/2+V |
| Proteção contra sobretensão | Tipo 2 |
| Sistema Y resistente a erros de ligação para aplicações segundo | VDE 0100-712 (IEC 60364-7-712) |
| Equalização de potencial na proteção contra sobretensão de acordo com | VDE 0100-443 (IEC 60364-4-44) |
| Capacidade de descarga de corrente (8/20) por polo | até 40kA |
| Baixo nível de proteção de tensão DC (Uoc máx = 1000V DC) | <= 4,0kV |
| Cartuchos | Substituíveis, com dispositivo de desconexão termodinâmico e sinalização ótica de avaria |
| Limitador | Limitador varistor fechado e sem expulsão à base de óxido de zinco |
Disjuntor de sobrecorrente
| Parâmetro | Valor |
|---|---|
| Fabricante/modelo | Noark/Ex9BN 3P B20 |
| Corrente nominal | 20A; 3-fases |
| Número de polos | 3 |
| Característica | B |
| Execução conforme | IEC/EN 60898-1 |
| Capacidade nominal de corte em curto-circuito ICN | 6kA |
