Bucha de expansão em anel Dromet PSRe M8x130/60 galvanizada

Go to Product feedback

Âncora de expansão com anel PSRe M8x130/60 da marca Dromet, aço estrutural, zincagem eletrolítica. Rosca M8, comprimento 130 mm, profundidade de ancoragem 65 mm, peso 0,046 kg. Para betão não fendilhado mín. B20, pedra natural e tijolo maciço. ETA 05/0242, CE, AT-15-7574/2008.

Go to full description
with VAT without VAT
Price 0,56 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M8
  • Comprimento [mm] 130

Descrição

Dromet ancoragem de anel expansível PSRe M8x130/60 em aço zincado

Ancoragem de anel Dromet PSRe M8x130/60 – vista do produto
Ancoragem de anel Dromet PSRe M8x130/60 – vista do produto

A ancoragem de anel PSRe 8x130/60 da marca Dromet é uma solução comprovada para a fixação duradoura de perfis de montagem, estruturas metálicas, grades, corrimãos, máquinas e outros elementos de equipamento de instalações. Foi concebida para bases de betão não fissurado min. B20, pedra natural de estrutura compacta e tijolo maciço — bases típicas encontradas em obras fotovoltaicas, industriais e de infraestrutura.

A construção em anel com porca e anilha garante uma expansão segura no furo de montagem e uma elevada capacidade de carga. A ancoragem é fabricada em aço estrutural com proteção anticorrosiva sob a forma de zincagem eletrolítica, o que garante resistência à corrosão em condições interiores e moderadamente húmidas.

Certificados e aprovações

A ancoragem possui a Aprovação Técnica Europeia ETA 05/0242 e o certificado CE, sendo também abrangida pela aprovação nacional AT-15-7574/2008. Graças a isto, pode ser utilizada em fixações estruturais responsáveis, onde é exigida capacidade de carga documentada e conformidade com as normas.

Parâmetros técnicos

  • Designação: PSRe 8x130/60
  • Rosca: M8
  • Diâmetro de furação (fi): 8 mm
  • Comprimento total (L): 130 mm
  • Espessura do elemento a fixar (E): 60 mm
  • Profundidade de ancoragem (F): 65 mm
  • Profundidade do furo (D): 100 mm
  • Material: aço estrutural, zincagem eletrolítica
  • Construção: em anel com porca e anilha
  • Peso: 0,046 kg
  • EAN: 5907518696792
  • Unidade de venda: peça

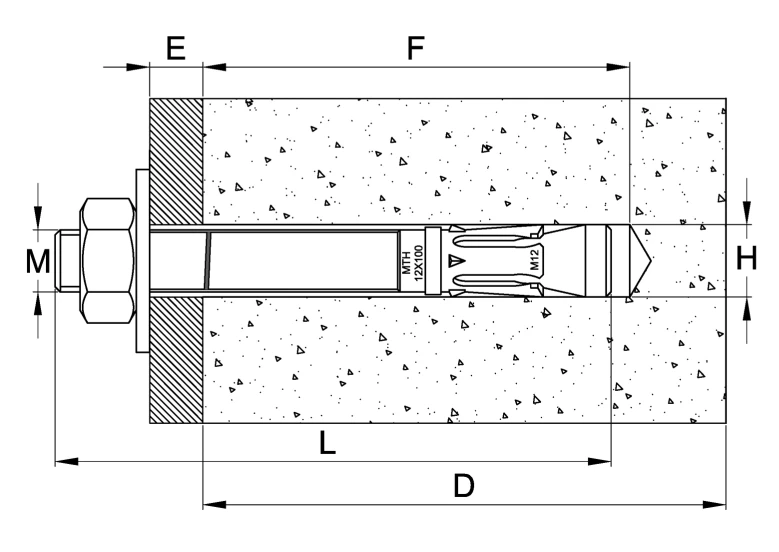

Desenho em corte da montagem da ancoragem de anel PSRe em betão, com indicação das dimensões M, E, F, L, D, H
Desenho em corte da montagem da ancoragem de anel PSRe em betão, com indicação das dimensões M, E, F, L, D, H

Esquema de montagem e indicações dimensionais

O desenho em corte ilustra o correto assentamento da ancoragem na base de betão. As dimensões de montagem essenciais indicadas no esquema:

  • M — diâmetro da rosca da ancoragem
  • E — espessura do elemento a fixar (distância entre a superfície da base e a porca)
  • F — profundidade de ancoragem na base
  • L — comprimento total da ancoragem
  • D — profundidade mínima do furo executado
  • H — diâmetro do furo executado

Recomendações de montagem

  • O furo de montagem deve ser executado perpendicularmente à superfície da base e limpo cuidadosamente de poeiras
  • Introduzir a ancoragem no furo com pancadas ligeiras de martelo
  • O aperto deve ser efetuado com chave dinamométrica — não exceder o binário indicado na aprovação
  • Após a expansão da ancoragem, a anilha sob a porca deve ficar firmemente encostada ao elemento a fixar
  • Os parâmetros de montagem e de capacidade de carga devem seguir a Aprovação Técnica AT-15-7574/2008 — não devem ser excedidos

Aplicação em instalações fotovoltaicas

A ancoragem PSRe M8 é amplamente utilizada pelas equipas de instalação para a ancoragem de estruturas de suporte PV em lajes, paredes e fundações de betão. Graças à certificação ETA e CE, constitui uma fixação fiável que cumpre os requisitos de projeto e facilita as receções técnicas das instalações.
