Bucha de expansão de anel Dromet PSRe M6x70/12 zincada

Go to Product feedback

Bucha de expansão em anel PSRe M6x70 Dromet, zincada eletroliticamente, em aço estrutural. Comprimento 70 mm, profundidade de ancoragem 55 mm, diâmetro de perfuração 6 mm, peso 15 g. Para betão não fissurado, pedra natural e tijolo maciço. ETA 05/0242, CE, AT-15-7574/2008.

Go to full description
with VAT without VAT
Price 0,40 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M6
  • Comprimento [mm] 70

Descrição

Ancoragem de anel expansível Dromet PSRe M6x70 mm galvanizada para betão

Ancoragem de anel Dromet PSRe M6x70 com porca e anilha – zincagem eletrolítica
Ancoragem de anel Dromet PSRe M6x70 com porca e anilha – zincagem eletrolítica

A ancoragem de anel PSRe M6×70 da marca Dromet é um fixador mecânico fiável com estrutura em anel, destinado à fixação duradoura em betão não fissurado, pedra natural de estrutura compacta e tijolo maciço. Graças às dimensões compactas e ao peso de apenas 15 g, é ideal para a montagem de elementos estruturais leves — perfis, suportes, fixações e acessórios de instalação.

A ancoragem possui Aprovação Técnica Europeia ETA 05/0242, certificado CE e aprovação nacional AT-15-7574/2008, o que garante a conformidade com os requisitos das normas europeias e confirma a autorização para utilização em obras de construção.

Aplicação

A ancoragem PSRe destina-se à fixação de perfis e estruturas metálicas, grades de passadiço, corrimãos, máquinas e outros elementos de construção e equipamento do edifício. O substrato deve ser constituído por betão não fissurado, no mínimo classe B20 (C16/20), pedra natural de estrutura compacta ou tijolo maciço.

Parâmetros técnicos

  • Designação: PSRe 6x70/12
  • Rosca: M6
  • Diâmetro de perfuração (fi): 6 mm
  • Comprimento total (L): 70 mm
  • Espessura do elemento a fixar (E): 12 mm
  • Profundidade de ancoragem (F): 55 mm
  • Profundidade do furo (D): 100 mm
  • Material: aço estrutural, zincagem eletrolítica
  • Estrutura: em anel com porca e anilha
  • Peso: 0,015 kg
  • EAN: 5907518660977
  • Unidade de venda: peça

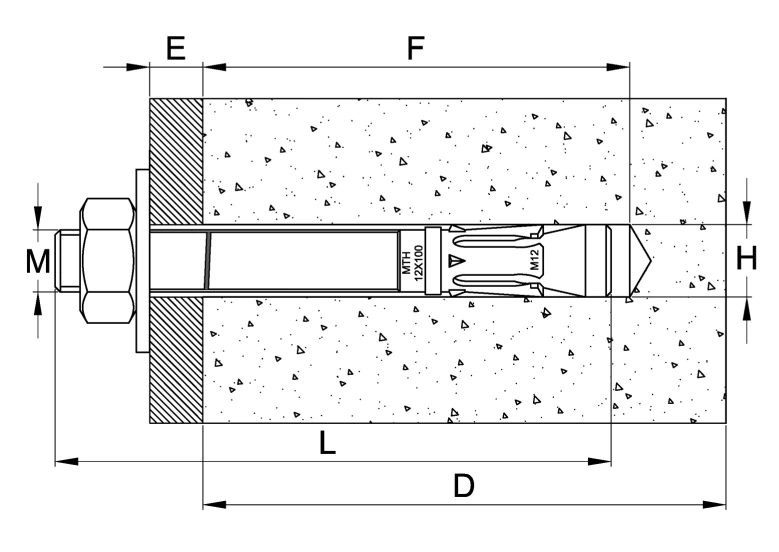

Desenho em corte da montagem da ancoragem de anel PSRe em betão – indicações dimensionais M, L, D, F, E, H
Desenho em corte da montagem da ancoragem de anel PSRe em betão – indicações dimensionais M, L, D, F, E, H

Esquema de montagem e indicações dimensionais

O desenho em corte apresenta a montagem correta da ancoragem no substrato de betão, com as indicações dos parâmetros-chave:

  • M — diâmetro da rosca
  • L — comprimento total da ancoragem
  • D — profundidade mínima do furo de montagem
  • F — profundidade de ancoragem no substrato
  • E — espessura do elemento a fixar (secção saliente)
  • H — diâmetro do furo no betão

Recomendações de montagem

  • O furo de montagem deve ser perfurado perpendicularmente ao plano do substrato e cuidadosamente limpo
  • A ancoragem deve poder ser introduzida no furo com ligeiras pancadas de martelo
  • O aperto da porca deve ser realizado exclusivamente com chave dinamométrica
  • Após a expansão da ancoragem, a anilha sob a porca deve estar firmemente encostada ao elemento a fixar
  • Os parâmetros constantes na aprovação técnica AT-15-7574/2008 não devem ser excedidos

Certificados e homologações

  • Aprovação Técnica Europeia: ETA 05/0242
  • Certificado: CE
  • Aprovação técnica nacional: AT-15-7574/2008
