Base Porta-Fusíveis PV Hager 2P 32A 10x38mm
product unavailable
adicionar à lista de desejos
Descrição

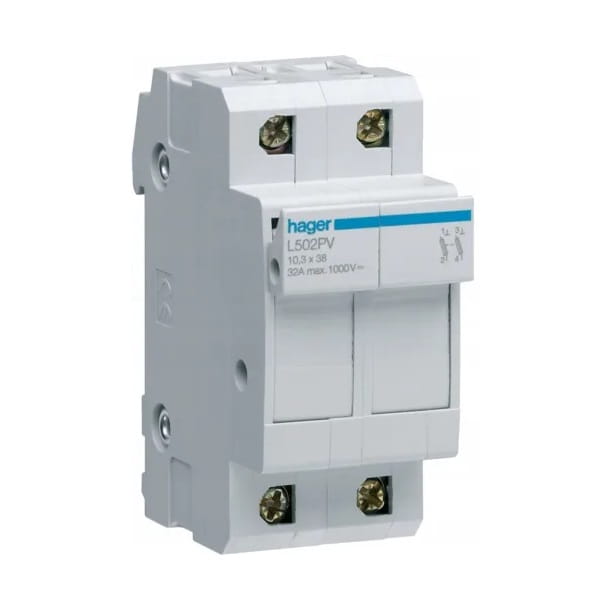

Hager Base Porta-Fusíveis PV 2P 32A 10x38mm
Base porta-fusíveis PV 2P 32A 10x38 mm L502PV HAGER adaptada para fusíveis com dimensões de 10 x 38 mm e garante proteção eficaz para instalações PV que operam em configuração em série.
O dispositivo caracteriza-se por uma corrente nominal de 32 A e uma tensão nominal de comutação máxima de 690/1000 V DC, o que o torna adequado para utilização em aplicações fotovoltaicas avançadas. A base porta-fusíveis Hager L502PV oferece também um grau de proteção IP20, o que significa que está protegida contra o acesso às suas partes perigosas, tais como mãos ou objetos sólidos.
Construção
| Parâmetro | Valor |
|---|---|
| Número de polos | 2 P |
| Configuração de polos | 2 P |
Elementos de comando e indicadores
| Parâmetro | Valor |
|---|---|
| Sinalizador ótico | não |
Características elétricas
| Parâmetro | Valor |
|---|---|
| Tensão nominal de comutação Ue (AC) | 690 / 1000 V |
| Tipo de tensão de alimentação | DC |
| Frequência | 50/60 Hz |
Tensão
| Parâmetro | Valor |
|---|---|
| Tensão nominal de isolamento Ui | 690 V |
| Tensão nominal de funcionamento Un (DC) | 1000 V |
Corrente
| Parâmetro | Valor |
|---|---|
| Corrente nominal In | 32 A |
| Corrente nominal do cartucho fusível | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Coeficiente de correção de corrente
| Parâmetro | Valor |
|---|---|
| Coeficiente de correção de corrente admissível em conjunto > 10 fases | 0,7 |
| Coeficiente de correção de corrente admissível para 1-3 fases lado a lado | 1 |
| Coeficiente de correção de corrente admissível para 4-6 fases lado a lado | 0,9 |
| Coeficiente de correção de corrente admissível para 7-9 fases lado a lado | 0,85 |
| Coeficiente de correção de corrente admissível acima de 40°C | 0,9 |
| Coeficiente de correção de corrente admissível acima de 50°C | 0,8 |
| Coeficiente de correção de corrente admissível acima de 20°C | 1 |
Dados técnicos
| Parâmetro | Valor |
|---|---|
| Coeficiente de correção de corrente admissível acima de 30°C | 0,95 |
Fusível
| Parâmetro | Valor |
|---|---|
| Característica do fusível | gPV |
| Tamanho do cartucho fusível | 10,3 x 38 |
Frequência
| Parâmetro | Valor |
|---|---|
| Frequência (gama até ETIM) | 50 a 60 Hz |
Potência
| Parâmetro | Valor |
|---|---|
| Perdas totais de potência para corrente nominal | 2,2 W |
Resistência
| Parâmetro | Valor |
|---|---|
| Resistência elétrica (número de ciclos) | 2000 |
| Resistência mecânica (número de ciclos) | 4000 |
Dimensões
| Parâmetro | Valor |
|---|---|
| Profundidade do produto | 75 mm |
| Altura do produto | 77 mm |
| Largura do produto | 35 mm |
Instalação / Montagem
| Parâmetro | Valor |
|---|---|
| Binário de aperto | 2 Nm |
Ligação
| Parâmetro | Valor |
|---|---|
| Secção de condutor flexível (cabo) no terminal | 0,75 / 10mm |
| Secção de condutor rígido (fio) no terminal | 1 / 16mm |
Norma
| Parâmetro | Valor |
|---|---|
| Diretiva europeia REEE | aplicável |
Segurança
| Parâmetro | Valor |
|---|---|
| Grau de proteção | IP20 |
Condições de utilização
| Parâmetro | Valor |
|---|---|
| Temperatura de funcionamento | -25 a 50 °C |
| Grau de poluição de acordo com IEC 60664 / IEC 60947-2. | 3 |
| Temperatura de armazenamento/transporte | -25 a 80 °C |
Temperatura
| Parâmetro | Valor |
|---|---|
| Temperatura de calibração | 30 °C |
