Ancoragem para poste regulável com varão 0–125 mm – varão de 190 mm, chapa de 3 mm, zincado prateado

Encaixe em U com regulação da largura de 0–125 mm e varão de 190 mm para chumbar no suporte de base; chapa de 3 mm

Abrir o desenho cotado em tamanho real

Sobre o produto

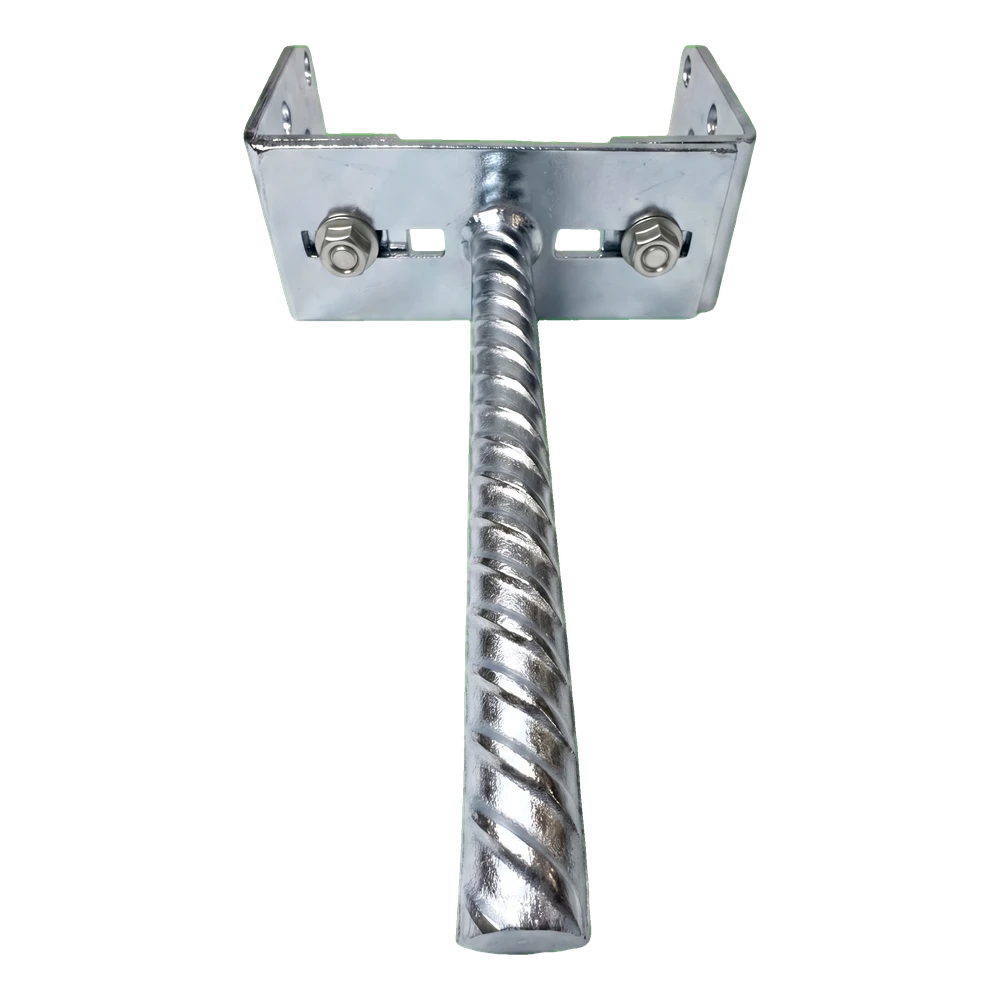

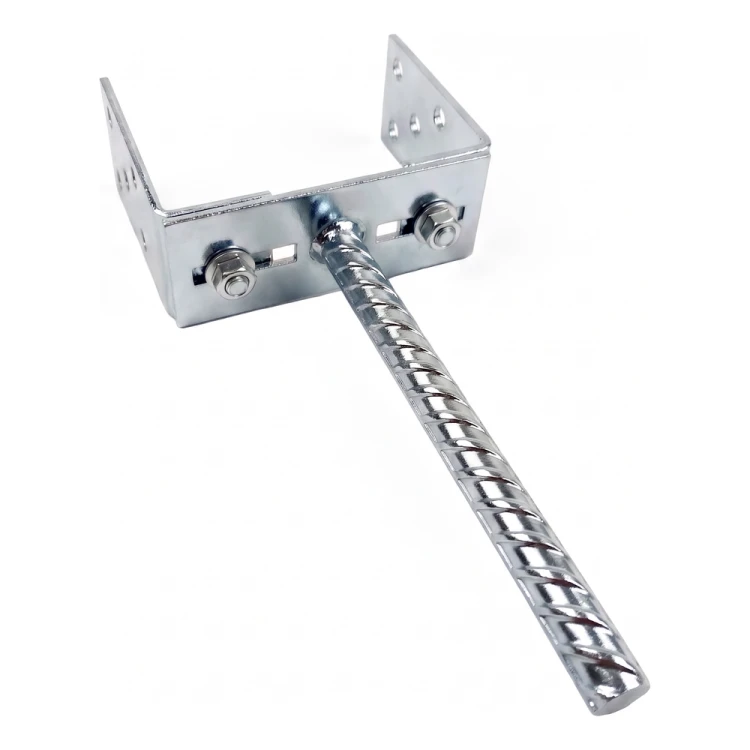

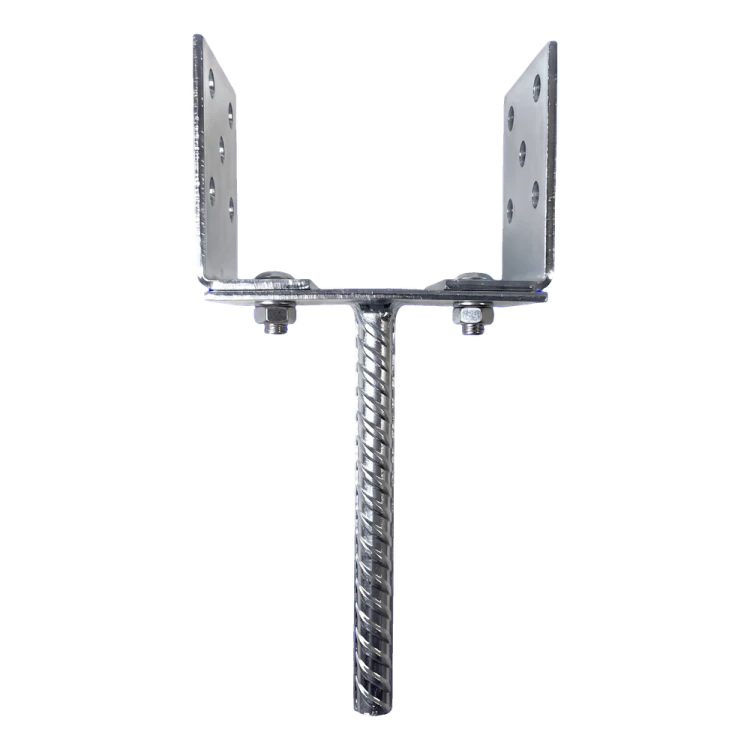

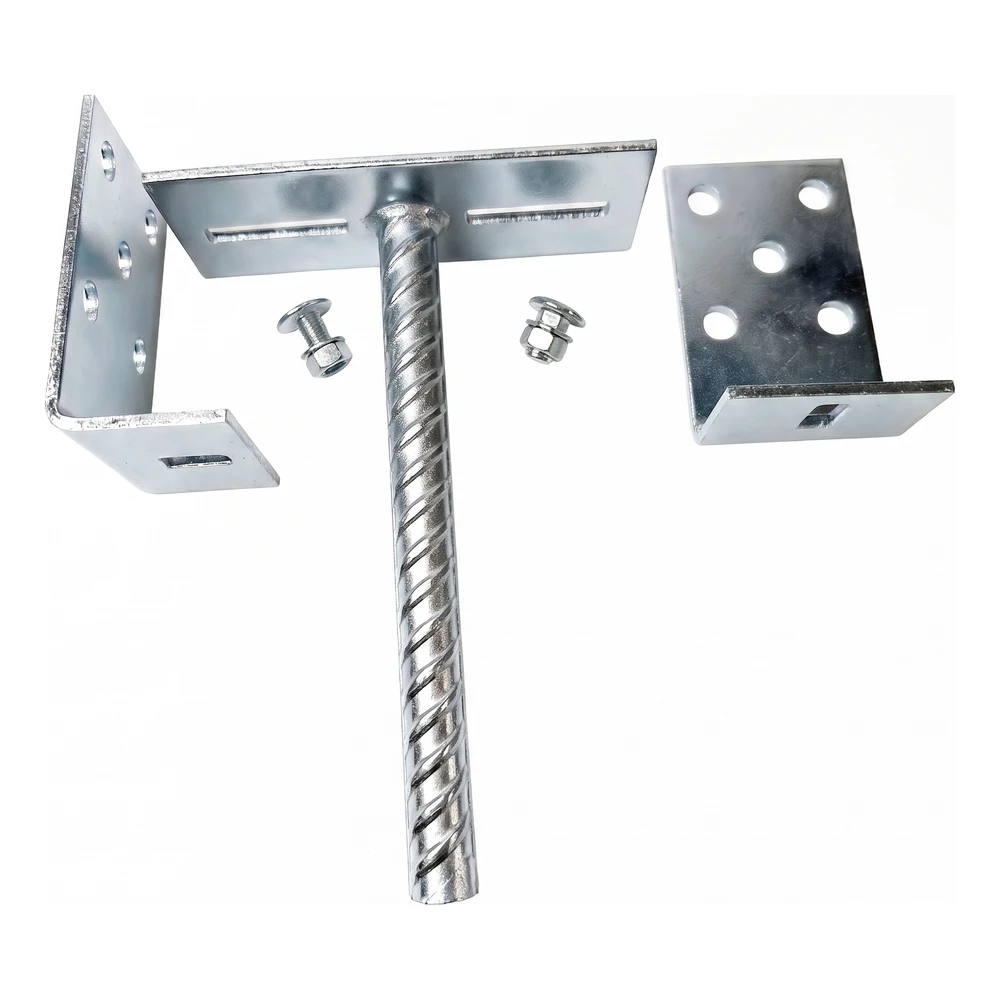

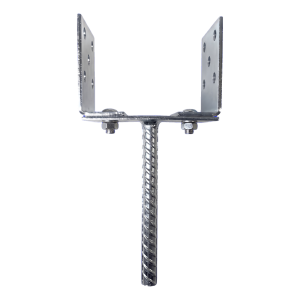

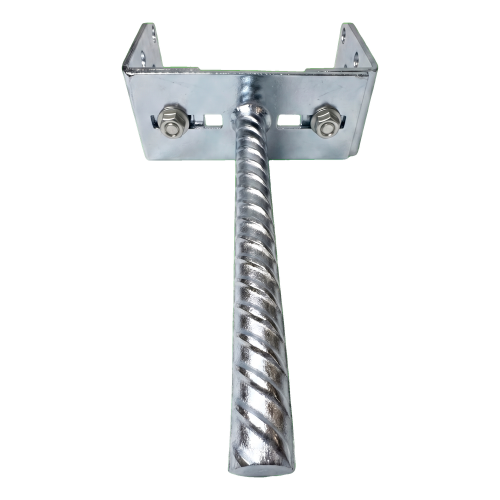

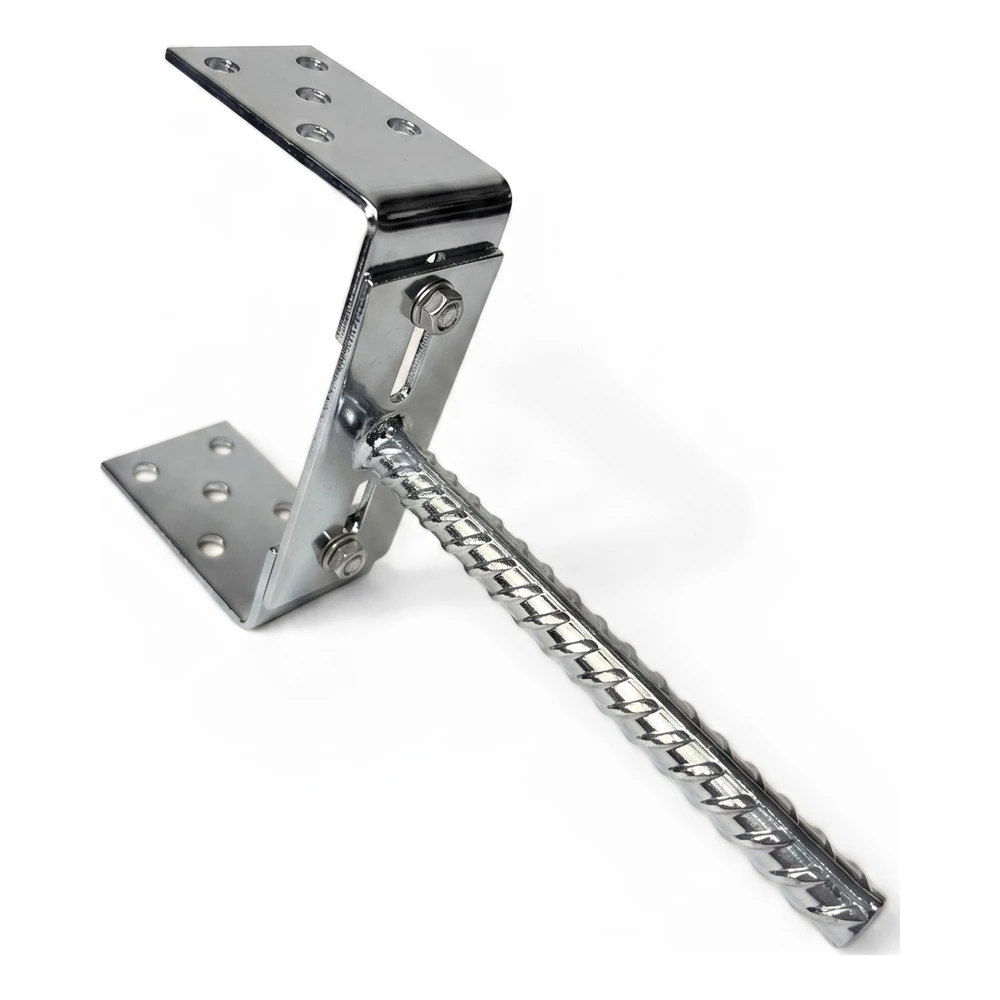

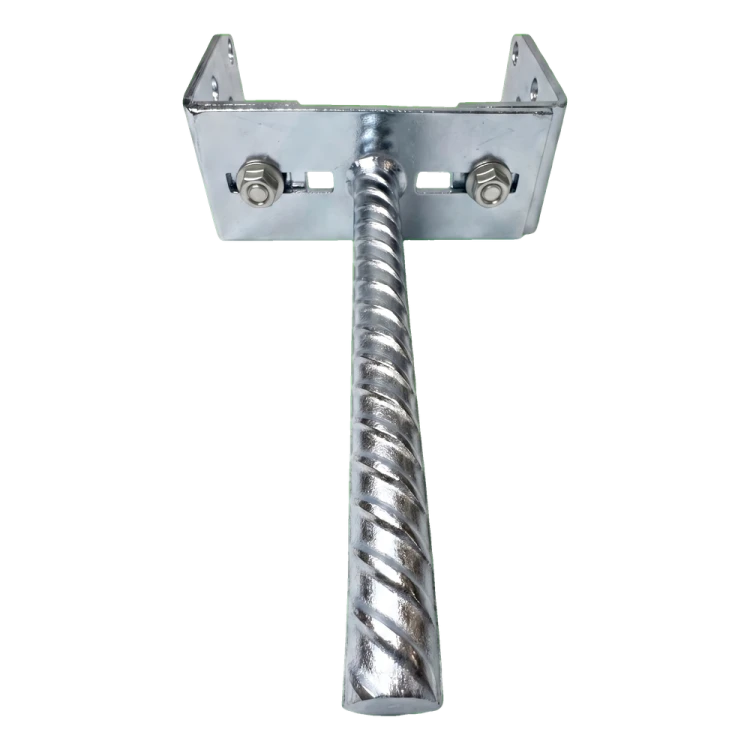

O suporte destina-se à fixação de um pilar acima da fundação. É composto por um encaixe em U com regulação da largura e um varão para chumbar no suporte de base (por exemplo, em betão). O pilar é aparafusado às abas do encaixe através dos respetivos furos, e a distância entre as abas é bloqueada com os parafusos de regulação.

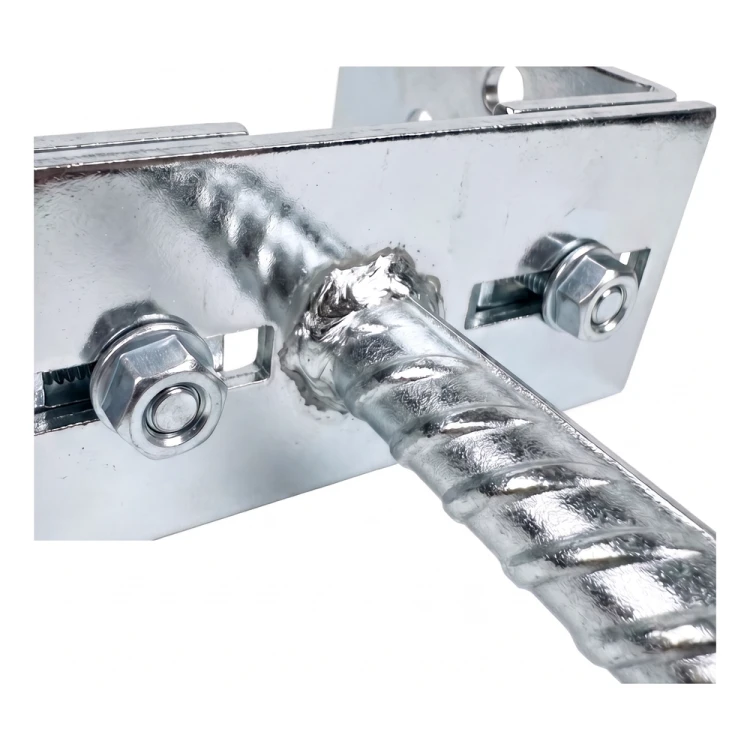

Ajuste a largura do encaixe (b) à largura do pilar — o intervalo de regulação é de 0–125 mm. O comprimento do varão a chumbar no suporte de base (L) é de 190 mm e a espessura da chapa é de 3 mm. Durante a montagem, chumbe o varão no suporte de base e alinhe o encaixe com o eixo do pilar. Em seguida, ajuste a distância entre as abas à largura do pilar, aperte os parafusos de regulação e aparafuse o pilar através dos furos nas abas. O desenho ilustrativo apresenta uma das posições de regulação da largura.

O aço possui um revestimento: zincado eletrolítico prateado, que o protege contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, o material deve ser escolhido de acordo com as condições de exposição. O fabricante não indica a capacidade de carga do suporte. A escolha em função das cargas da estrutura e o modo de instalação são definidos pelo projeto.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Chumbe o varão de 190 mm no suporte de base (por exemplo, no betão fresco da fundação) e alinhe o encaixe com o eixo do pilar.
• ✓Ajuste a distância entre as abas do encaixe à largura do pilar (intervalo de 0–125 mm) e aperte os parafusos de regulação.
• ✓Aparafuse o pilar às abas do encaixe através dos respetivos furos.
