Ancoragem para poste regulável com chapa 0–165 mm – galvanizada

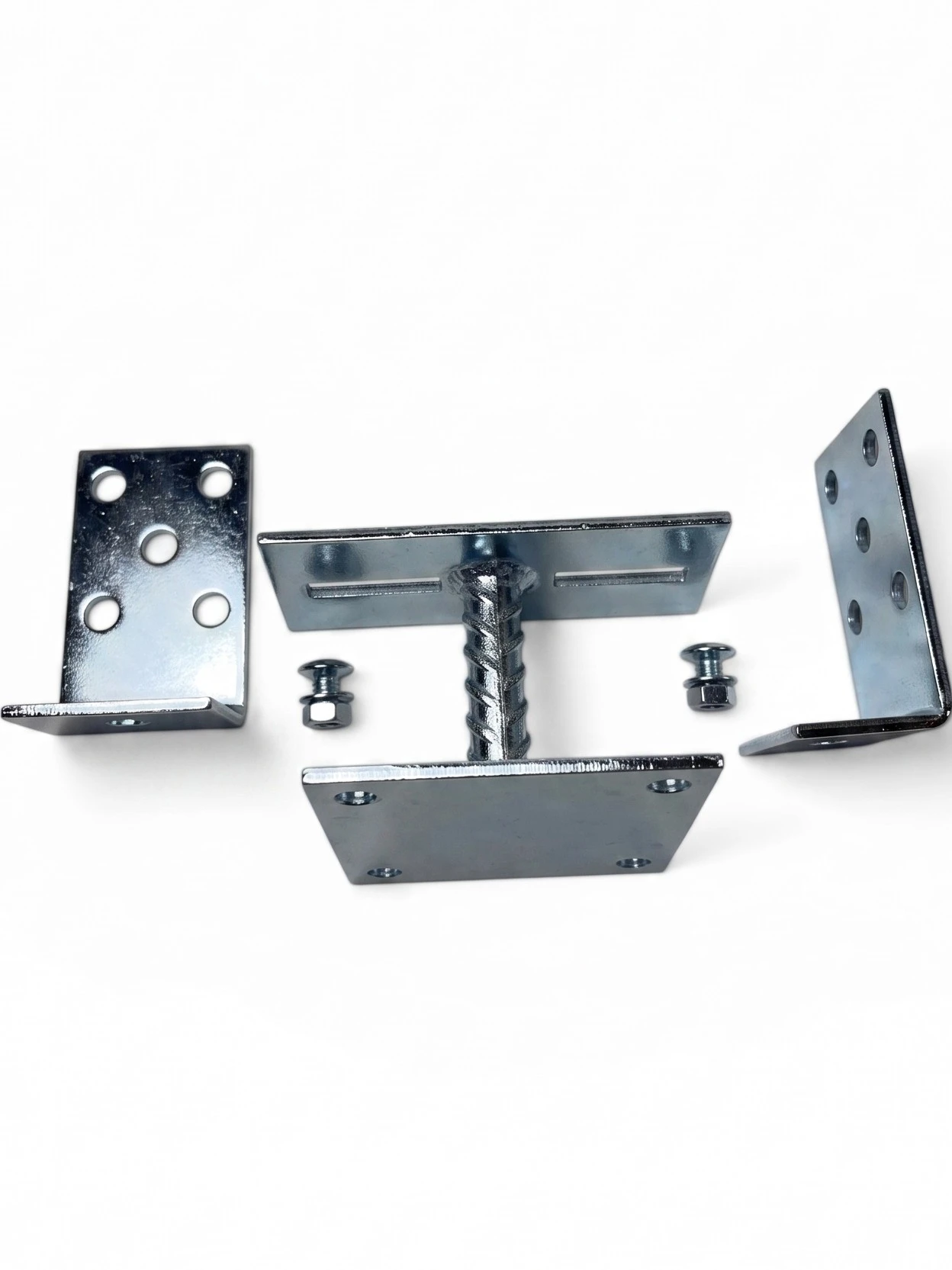

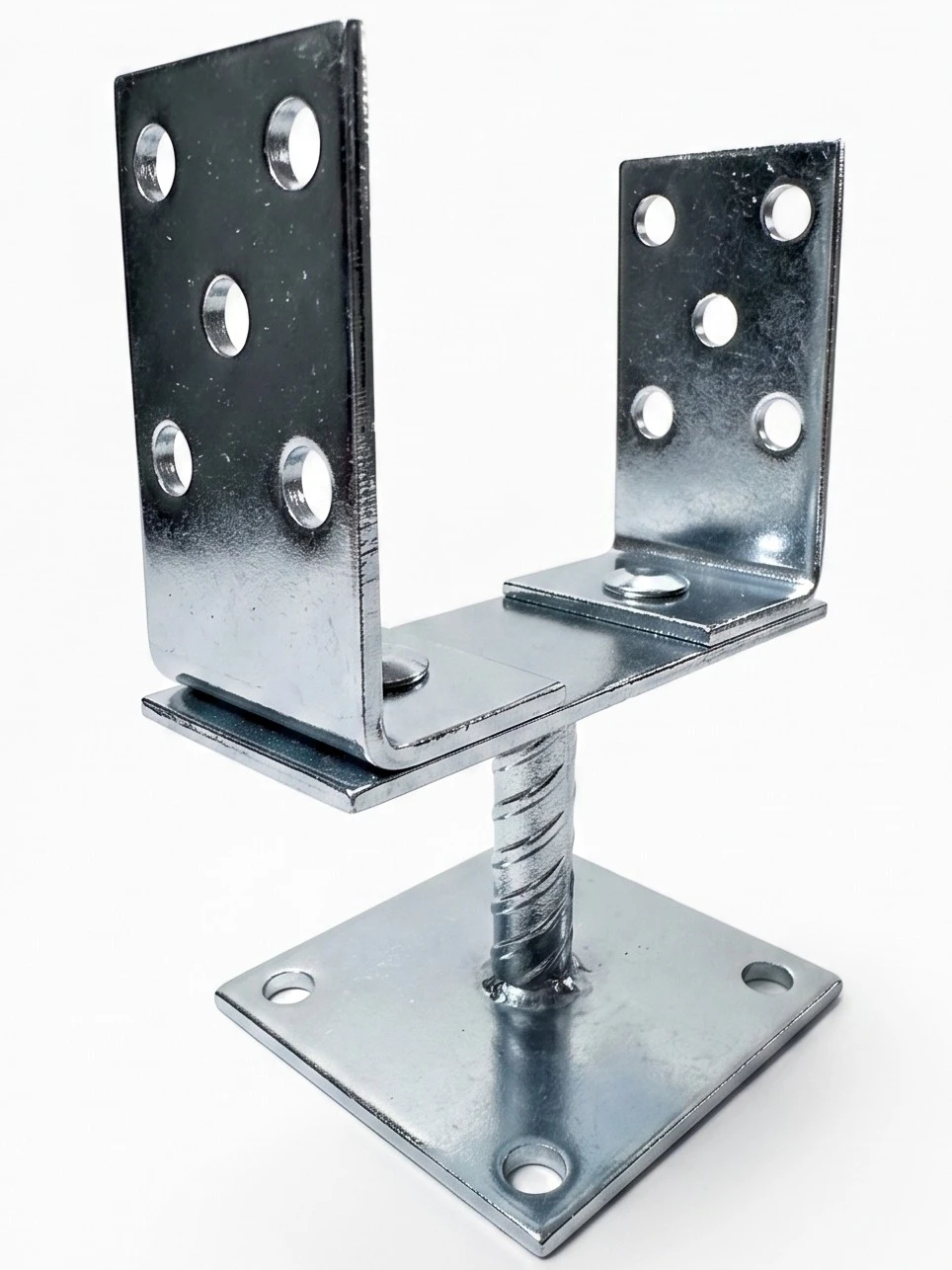

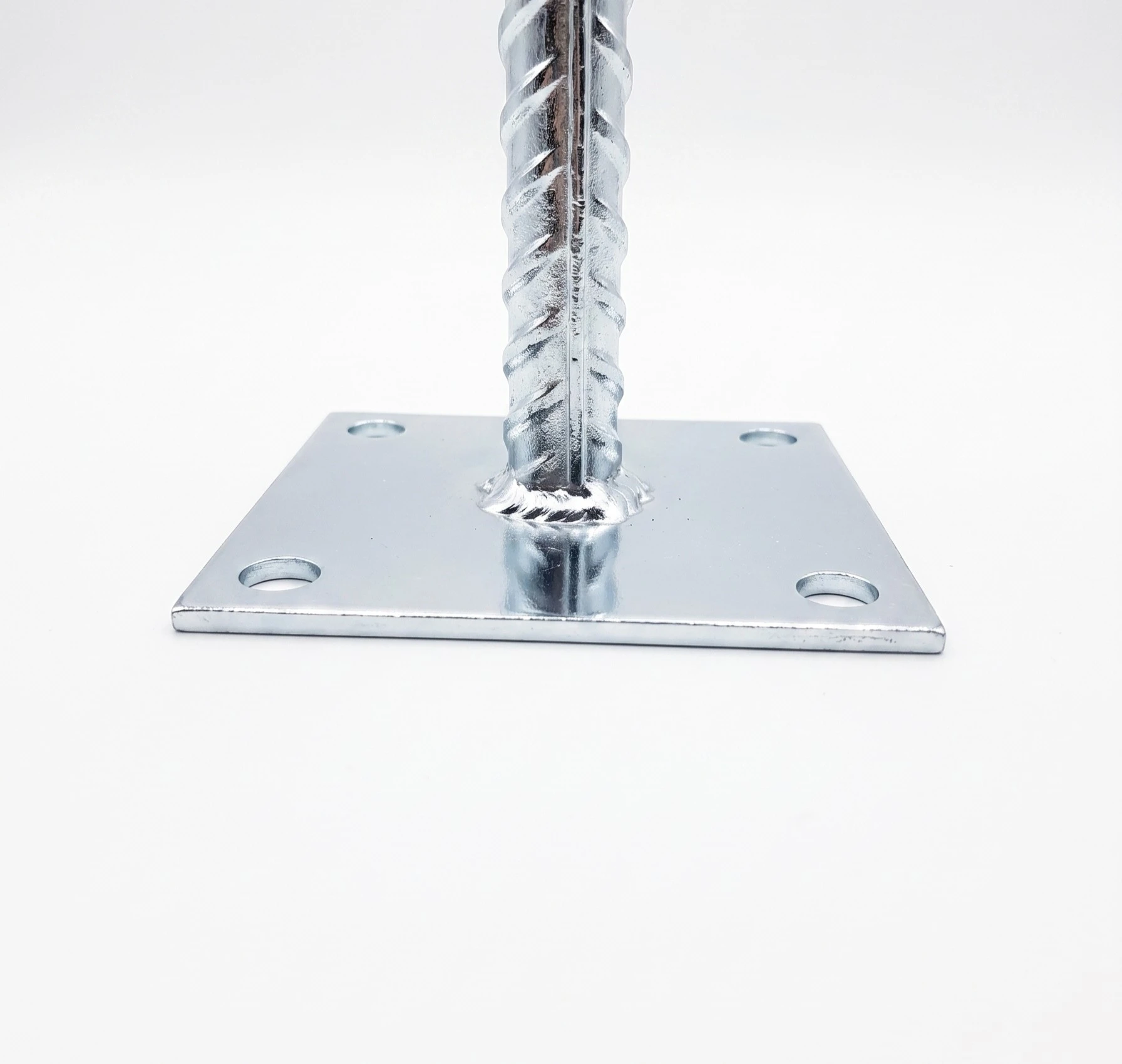

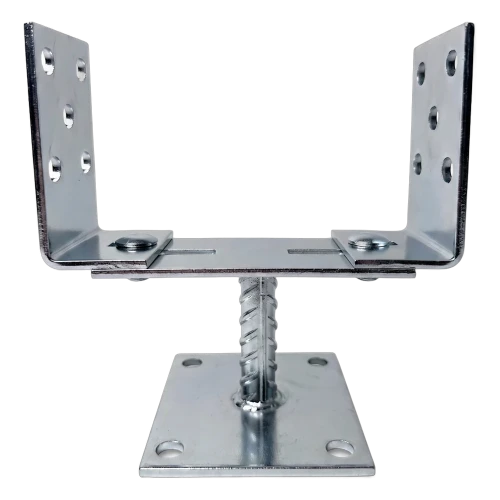

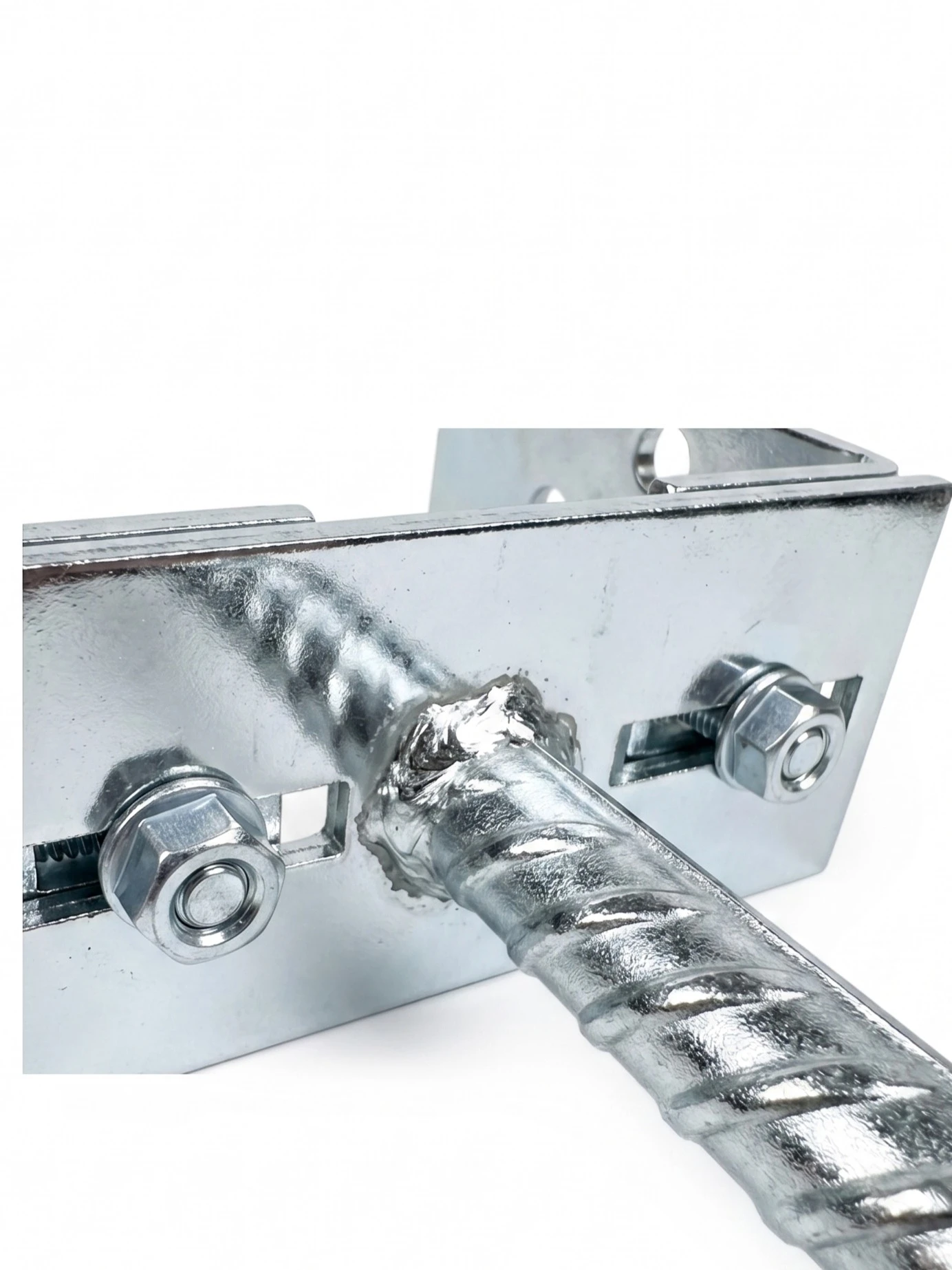

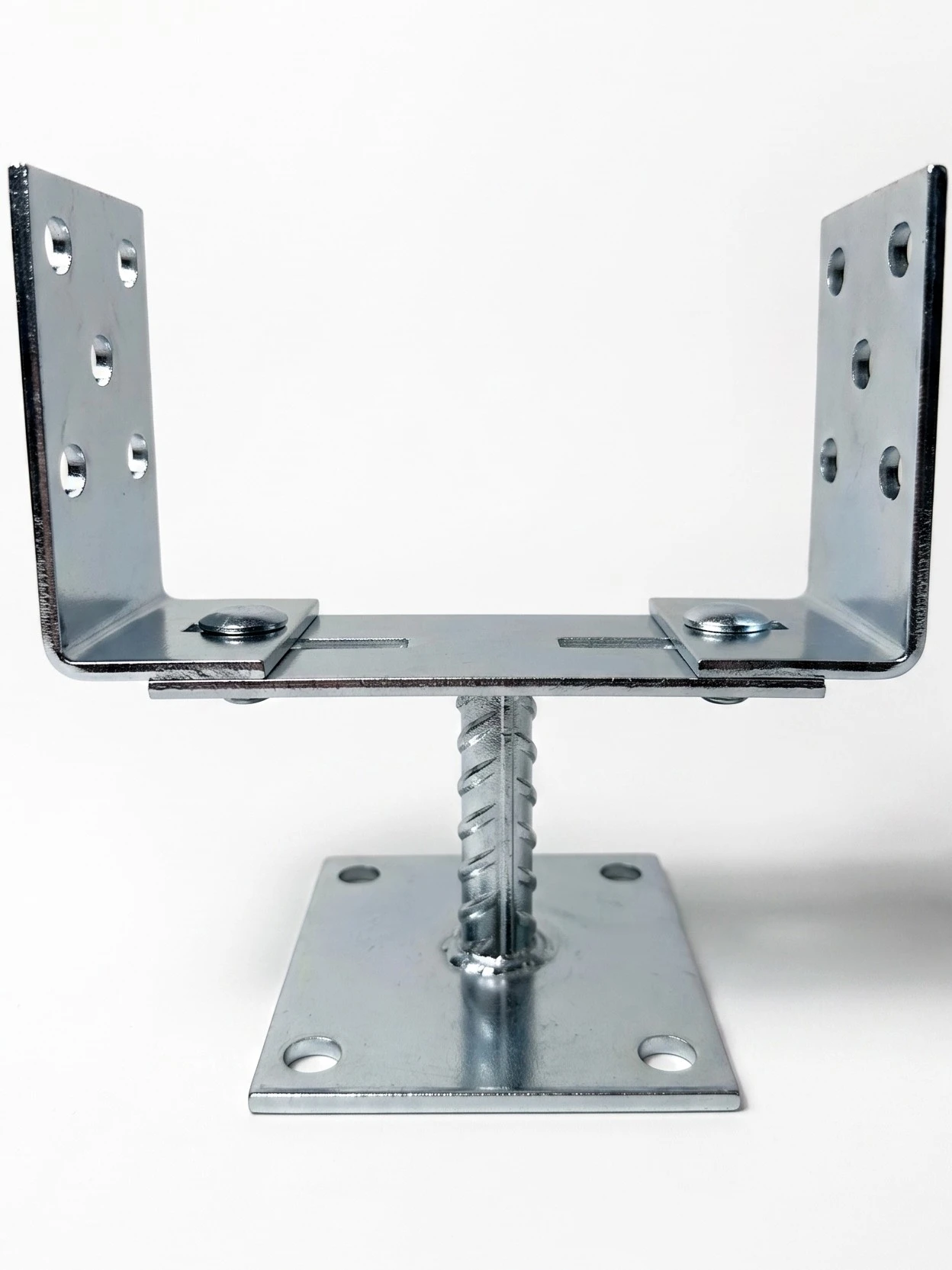

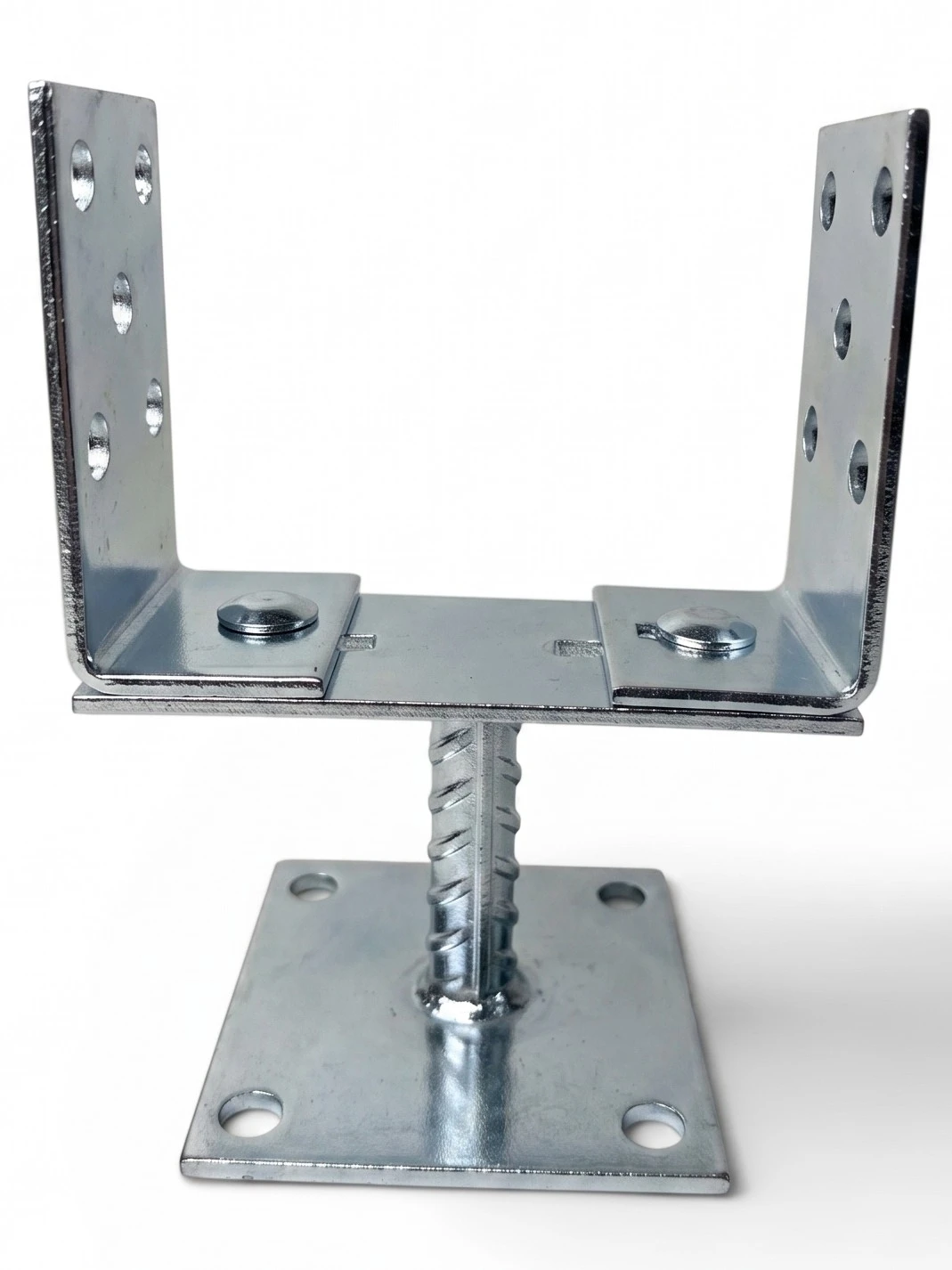

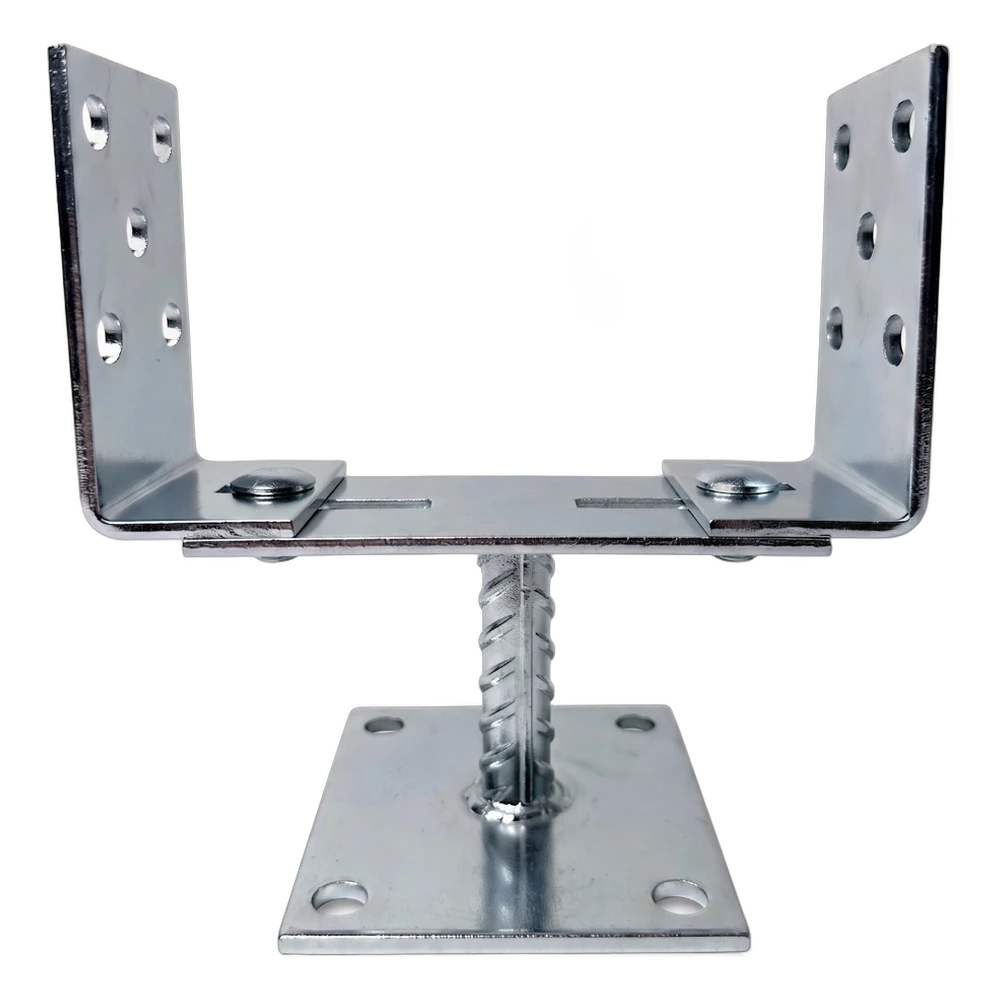

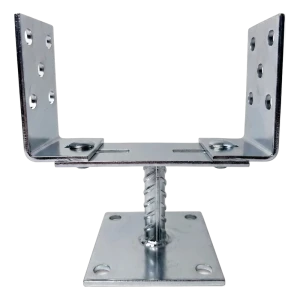

Encaixe em U com regulação da largura de 0–165 mm, sobre placa inferior de 100 × 100 mm; pilar a 85 mm da superfície de apoio

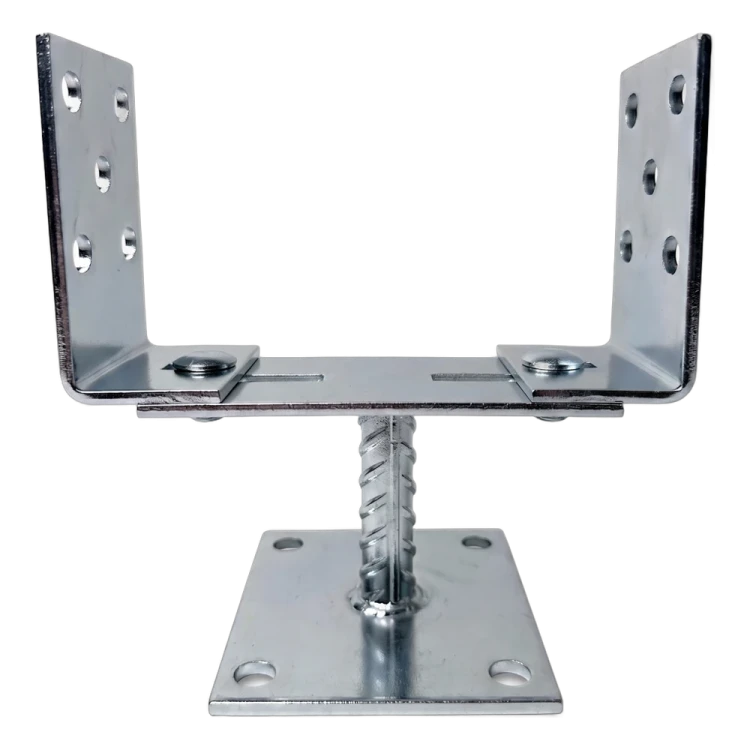

Abrir o desenho cotado em tamanho real

Sobre o produto

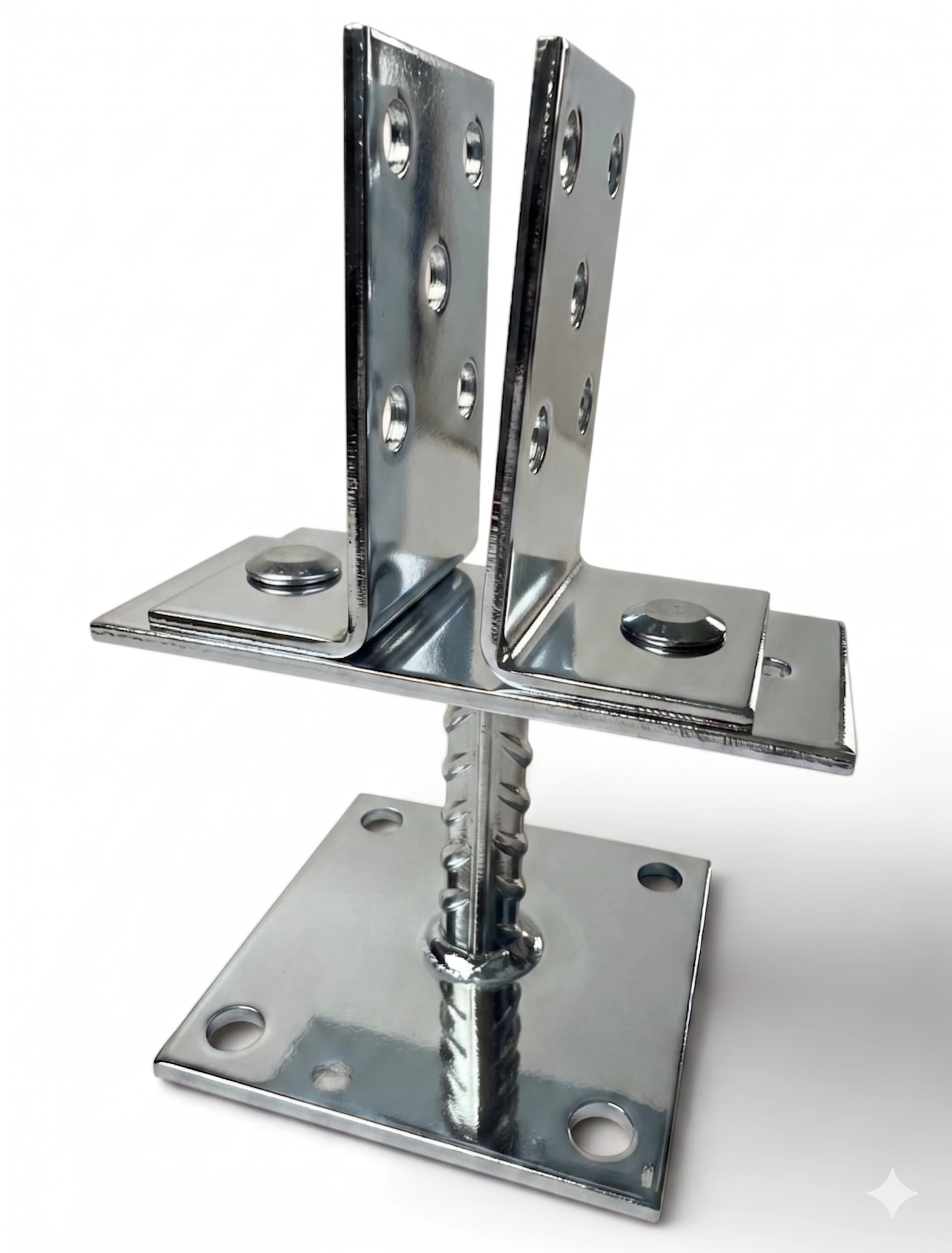

O suporte destina-se à fixação do pilar à superfície de apoio através da placa inferior. Possui um encaixe em U de largura regulável, que mantém o pilar afastado da superfície de apoio.

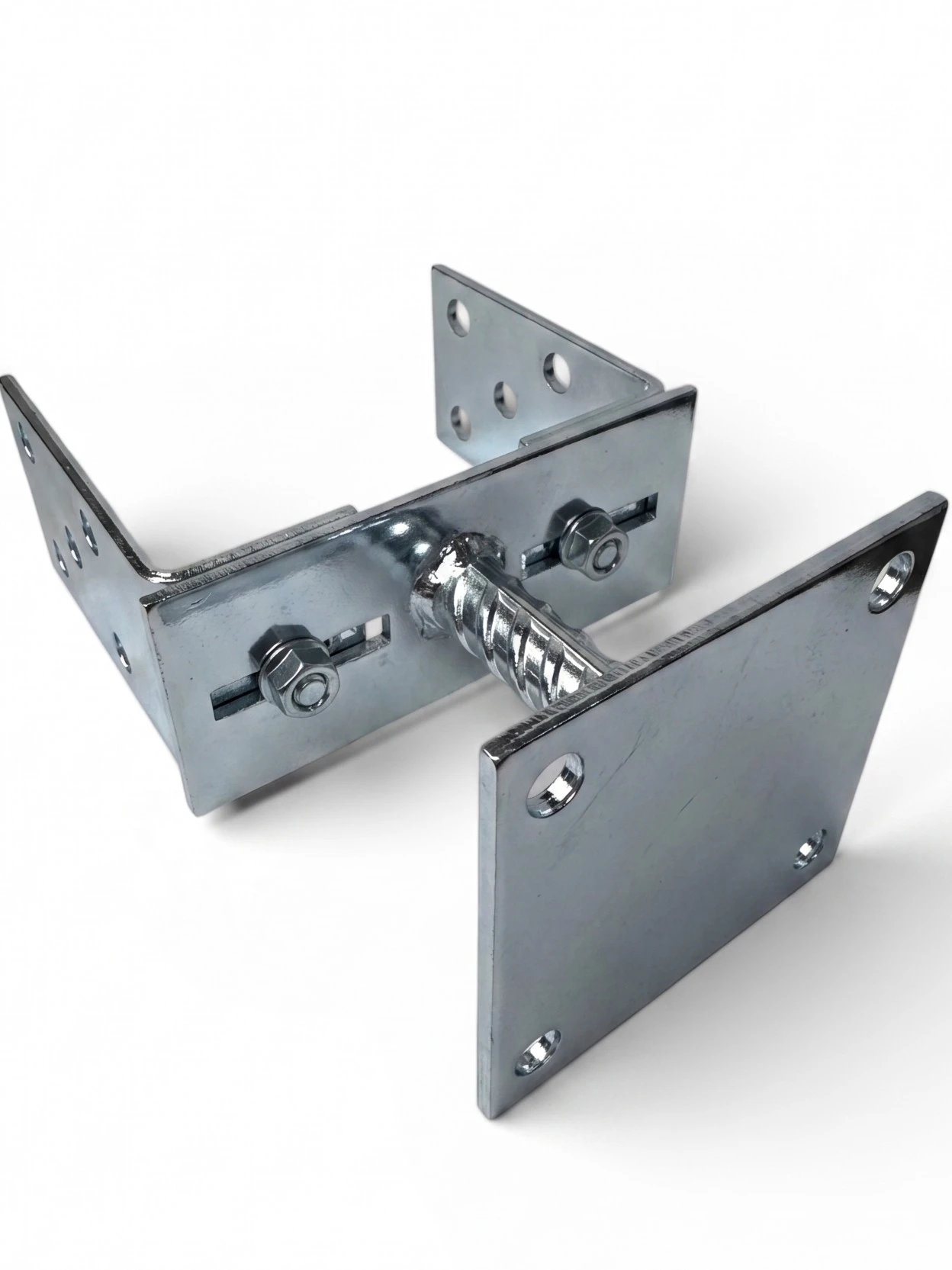

Ajuste a largura do encaixe (dimensão b) à largura do pilar — pode ser regulada no intervalo 0–165 mm. A dimensão h corresponde à distância entre o pilar e a superfície de apoio, que é de 85 mm. As dimensões da placa inferior c × c são de 100 × 100 mm. O desenho apresenta uma das posições de regulação da largura. Durante a montagem, ajuste a distância entre as abas do encaixe à largura do pilar e aperte os parafusos de regulação. Fixe a placa inferior a uma superfície resistente com elementos de fixação adequados ao tipo de suporte e aparafuse o pilar às abas do encaixe através dos respetivos furos.

A espessura da chapa é de 3 mm. O produto é fabricado em aço com revestimento: zincado prateado. Este protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o material de acordo com as condições de exposição. O fabricante não indica a capacidade de carga do suporte — a escolha em função das cargas da estrutura é definida pelo projeto.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Ajuste a distância entre as abas do encaixe à largura do pilar (intervalo 0–165 mm) e aperte os parafusos de regulação.
• ✓Fixe a placa inferior de 100 × 100 mm a uma superfície resistente com elementos de fixação adequados ao tipo de suporte.
• ✓Aparafuse o pilar às abas do encaixe através dos respetivos furos.
