Ancoragem de anel expansiva Dromet PSRe M20x170/23 galvanizada

Go to Product feedback

Âncora anelar PSRe M20×170/23 da marca Dromet, galvanizada eletroliticamente. Rosca M20, comprimento total 170 mm, profundidade de fixação 135 mm, espessura do elemento a fixar 23 mm, diâmetro de perfuração ø20 mm. Material: aço estrutural. Peso 0,43 kg. Para betão não fissurado mín. B20, pedra nat

Go to full description
with VAT without VAT
Price 3,73 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M20
  • Comprimento [mm] 170

Descrição

Ancoragem de expansão em anel Dromet PSRe M20×170/23 galvanizada para betão

Ancoragem de expansão em anel Dromet PSRe M20×170 – vista do produto
Ancoragem de expansão em anel Dromet PSRe M20×170 – vista do produto

Ancoragem de expansão em anel PSRe 20×170/23 da marca Dromet é um fixador de expansão resistente com construção em anel, destinado à fixação duradoura de perfis de montagem, estruturas metálicas, grades, corrimãos, máquinas e outros elementos estruturais e equipamentos de edifícios. Graças à rosca M20 e ao comprimento total de 170 mm, garante uma elevada capacidade de carga em aplicações exigentes — incluindo a montagem de estruturas de suporte pesadas para instalações fotovoltaicas.

A ancoragem destina-se à fixação em substratos de betão não fissurado, mín. classe B20, pedra natural de estrutura compacta e tijolo maciço. Possui Aprovação Técnica Europeia ETA 05/0242, certificado CE e Aprovação Técnica Nacional AT-15-7574/2008, o que confirma o cumprimento dos mais elevados padrões de segurança e capacidade de carga.

Parâmetros técnicos

  • Designação: PSRe 20x170/23
  • Rosca: M20
  • Diâmetro de perfuração (fi): 20 mm
  • Comprimento total (L): 170 mm
  • Espessura do elemento a fixar (E): 23 mm
  • Profundidade de ancoragem (F): 135 mm
  • Profundidade do furo (D): 206 mm
  • Material: aço estrutural, zincado eletrolítico
  • Construção: em anel com porca e anilha
  • Peso: 0,43 kg
  • EAN: 5902706889949
  • Unidade de venda: unidade

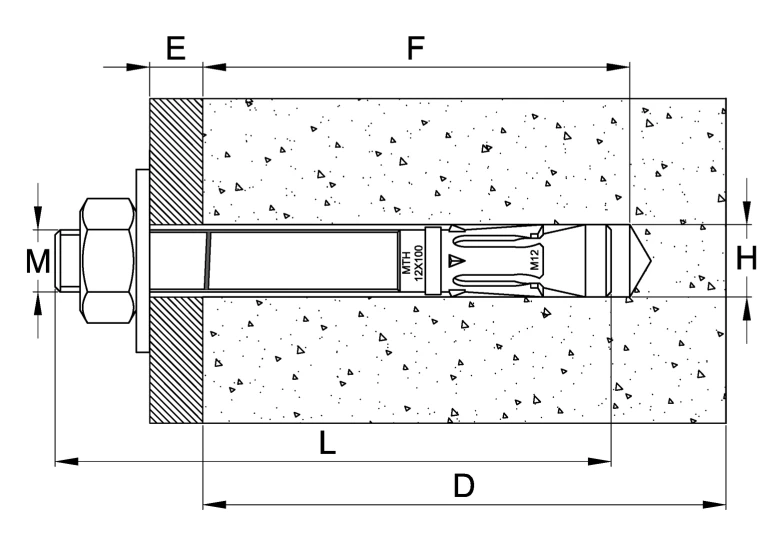

Desenho em corte da montagem da ancoragem em anel PSRe em betão com indicação das dimensões M, E, F, L, D, H
Desenho em corte da montagem da ancoragem em anel PSRe em betão com indicação das dimensões M, E, F, L, D, H

Legenda do desenho em corte:

  • M — diâmetro da rosca da ancoragem
  • E — espessura do elemento a fixar (parte saliente)
  • F — profundidade de ancoragem no substrato
  • L — comprimento total da ancoragem
  • D — profundidade do furo de montagem
  • H — diâmetro do furo no substrato

Recomendações de montagem

  • O furo de montagem deve ser feito perpendicularmente à superfície do substrato e limpo cuidadosamente de poeiras
  • O fixador deve poder ser inserido com ligeiras pancadas de martelo
  • A montagem deve ser realizada com chave dinamométrica
  • Após a expansão do fixador, a anilha sob a porca deve estar fortemente encostada ao elemento a fixar
  • Os parâmetros indicados na Aprovação Técnica AT-15-7574/2008 não devem ser excedidos

Certificados e aprovações

  • Aprovação Técnica Europeia: ETA 05/0242
  • Certificado: CE
  • Aprovação Técnica Nacional: AT-15-7574/2008

A ancoragem em anel PSRe da Dromet é um fixador de expansão comprovado e certificado, que garante às equipas de instalação profissionais uma fixação segura e duradoura em substratos de betão e pedra. O fornecimento completo com porca e anilha permite iniciar imediatamente a montagem, sem necessidade de encomendar acessórios adicionais.
