Ancora de expansão em anel Dromet PSRe M16x145/23 zincada

Go to Product feedback

Bucha de expansão de anel Dromet PSRe M16x145/23, galvanizada eletroliticamente. Aço estrutural. Comprimento 145 mm, espessura do material a fixar 23 mm, profundidade de ancoragem 110 mm, profundidade do furo 168 mm, diâmetro do furo 16 mm. Peso 0,228 kg. Para betão, pedra natural e tijolo maciço. Conjunto com

Go to full description
with VAT without VAT
Price 2,45 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M16
  • Comprimento [mm] 145

Descrição

Ancoragem de expansão em anel Dromet PSRe M16x145/23 galvanizada para betão

A ancoragem de expansão em anel Dromet PSRe M16x145/23 é um fixador mecânico robusto, destinado à fixação duradoura de estruturas em suportes de betão. Graças à sua construção em anel, garante elevada capacidade de carga e uma ancoragem segura em betão não fissurado de classe mínima B20, pedra natural de estrutura compacta e tijolo maciço.

Ancoragem de anel Dromet PSRe M16x145/23 – vista completa da ancoragem com porca e anilha
Ancoragem de anel Dromet PSRe M16x145/23 – vista completa da ancoragem com porca e anilha

Aplicação

A ancoragem PSRe destina-se à fixação de perfis e estruturas metálicas, grades, corrimãos, máquinas e outros elementos estruturais e equipamentos do edifício. É ideal em todas as situações em que é necessária uma ligação fiável entre um elemento de aço e um suporte mineral — desde instalações fotovoltaicas até estruturas industriais.

Certificados e aprovações

A ancoragem possui Aprovação Técnica Europeia ETA-05/0242 e certificado CE, o que confirma a sua conformidade com as normas europeias de segurança. Além disso, está abrangida pela aprovação nacional AT-15-7574/2008, o que garante a sua autorização de utilização no mercado da construção polaco.

Parâmetros técnicos

  • Designação: PSRe 16x145/23
  • Rosca: M16
  • Diâmetro de perfuração (fi): 16 mm
  • Comprimento total (L): 145 mm
  • Espessura do elemento a fixar (E): 23 mm
  • Profundidade de ancoragem (F): 110 mm
  • Profundidade do furo (D): 168 mm
  • Material: aço estrutural, zincado eletrolítico
  • Construção: em anel com porca e anilha
  • Peso: 0,228 kg
  • EAN: 5907518680968
  • Unidade de venda: unidade

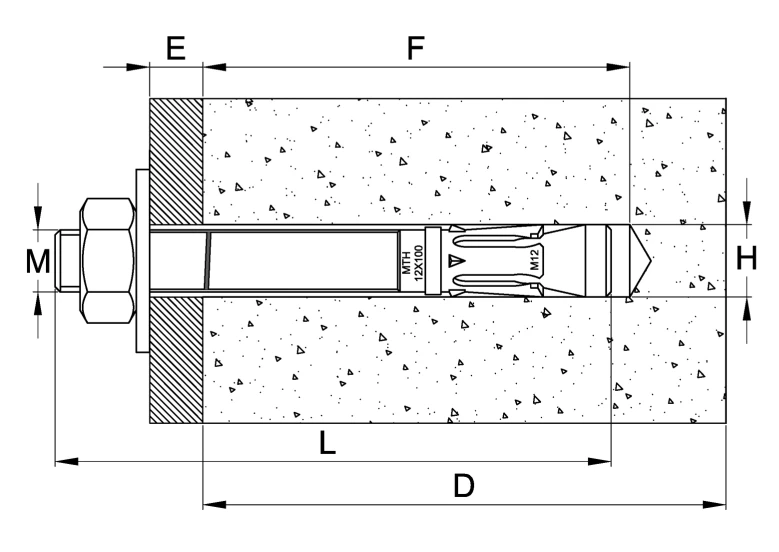

Desenho de montagem da ancoragem em anel PSRe em corte no betão – esquema das dimensões M, E, F, L, D, H
Desenho de montagem da ancoragem em anel PSRe em corte no betão – esquema das dimensões M, E, F, L, D, H

Recomendações de instalação

  • O furo de montagem deve ser executado perpendicularmente à superfície do suporte e cuidadosamente limpo de poeira e detritos
  • Introduzir a ancoragem no furo com ligeiras pancadas de martelo
  • A instalação deve ser realizada com chave dinamométrica — isto garante o binário de aperto correto
  • Após a expansão da ancoragem, a anilha sob a porca deve estar fortemente pressionada contra o elemento a fixar
  • Os parâmetros contidos na Aprovação Técnica AT-15-7574/2008 não devem ser excedidos

No desenho técnico é apresentado o esquema de montagem da ancoragem em corte no betão, com as indicações das dimensões-chave: M — rosca, E — espessura do material a fixar, F — profundidade de ancoragem, L — comprimento total da ancoragem, D — profundidade do furo, H — diâmetro do furo de perfuração. O conhecimento destes parâmetros permite selecionar corretamente a ancoragem para a aplicação de montagem específica.
