Âncora de anel expansiva Dromet PSRe M6x90/32 galvanizada

Go to Product feedback

Ancora de anel PSRe da marca Dromet, aço zincado eletroliticamente. Rosca M6, comprimento 90 mm, espessura do elemento a fixar 32 mm, profundidade de ancoragem 55 mm, furo ∅6 mm. Peso 0,019 kg. Para betão não fendilhado mín. B20, pedra natural e tijolo maciço.

Go to full description
with VAT without VAT
Price 0,32 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M6
  • Comprimento [mm] 90

Descrição

Ancoragem de anel PSRe Dromet, aço galvanizado, M6x90/32 mm, para betão

Ancoragem de anel Dromet PSRe M6x90/32 – vista do produto
Ancoragem de anel Dromet PSRe M6x90/32 – vista do produto

A ancoragem de anel PSRe M6×90/32 da marca Dromet é um fixador expansivo fiável, destinado à fixação duradoura de perfis e estruturas metálicas, grades, corrimãos, máquinas e outros elementos de equipamento de obras de construção. Graças à construção em anel com porca e anilha, a ancoragem garante uma fixação segura e repetível em suportes de betão não fissurado de classe mínima B20, pedra natural de estrutura compacta e tijolo maciço.

O produto possui Aprovação Técnica Europeia ETA 05/0242 e certificado CE, estando também abrangido pela aprovação nacional AT-15-7574/2008 — o que garante a conformidade com as normas e a documentação completa dos parâmetros de capacidade de carga exigida em instalações profissionais.

Parâmetros técnicos

  • Designação: PSRe 6x90/32
  • Rosca: M6
  • Diâmetro de perfuração (fi): 6 mm
  • Comprimento total (L): 90 mm
  • Espessura do elemento a fixar (E): 32 mm
  • Profundidade de ancoragem (F): 55 mm
  • Profundidade do furo (D): 100 mm
  • Material: aço estrutural, galvanizado eletrolítico
  • Construção: em anel com porca e anilha
  • Peso: 0,019 kg
  • EAN: 5907518636583
  • Unidade de venda: peça

Certificados e aprovações

  • Aprovação Técnica Europeia: ETA 05/0242
  • Certificado: CE
  • Aprovação técnica nacional: AT-15-7574/2008

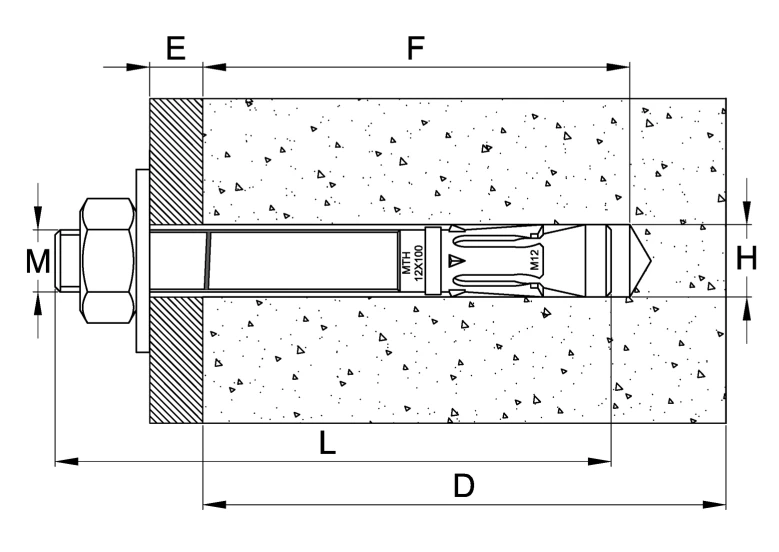

Esquema de montagem da ancoragem de anel PSRe com indicação das dimensões M, E, F, L, D, H
Esquema de montagem da ancoragem de anel PSRe com indicação das dimensões M, E, F, L, D, H

Esquema de montagem e dimensões

A figura mostra a montagem correta da ancoragem em corte transversal do suporte de betão. Dimensões de montagem principais:

  • M — diâmetro da rosca (M6)
  • L — comprimento total da ancoragem (90 mm)
  • E — espessura máxima do elemento a fixar (32 mm)
  • F — profundidade de ancoragem (55 mm)
  • D — profundidade mínima do furo (100 mm)
  • H — diâmetro do furo de montagem (∅6 mm)

Recomendações de montagem

  • Executar o furo de montagem perpendicularmente à superfície do suporte e limpar cuidadosamente
  • Introduzir o fixador com ligeiras pancadas de martelo
  • Realizar a montagem com recurso a uma chave dinamométrica
  • Após a expansão do fixador, a anilha sob a porca deve estar firmemente encostada ao elemento a fixar
  • Não devem ser excedidos os parâmetros constantes na Aprovação Técnica AT-15-7574/2008

Aplicação

A ancoragem PSRe é uma solução universal em técnica de fixação — revela-se eficaz na montagem de estruturas fotovoltaicas, perfis de aço, balaustradas, suportes e máquinas. Destinada a suportes de betão não fissurado mín. B20, pedra natural de estrutura compacta e tijolo maciço. A galvanização eletrolítica assegura proteção contra a corrosão em condições de utilização típicas.
