Âncora de anel expansiva Dromet PSRe M6x100/42 galvanizada

Go to Product feedback

Ancoragem de anel PSRe M6x100/42 da marca Dromet, galvanizada eletroliticamente. Aço estrutural, comprimento 100 mm, profundidade de ancoragem 55 mm, espessura do elemento a fixar 42 mm, peso 0,02 kg. Para betão não fissurado mín. B20, pedra natural e tijolo maciço. Certificados ETA 05/0242, CE, AT-15-

Go to full description
with VAT without VAT
Price 0,37 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Tipo de rosca M6
  • Comprimento [mm] 100

Descrição

Âncora de anel expansível Dromet PSRe M6x100/42 galvanizada para betão

Âncora de anel Dromet PSRe M6x100/42 – vista da rosca, porca, anilha e manga de expansão
Âncora de anel Dromet PSRe M6x100/42 – vista da rosca, porca, anilha e manga de expansão

A âncora de anel PSRe M6x100/42 da marca Dromet é uma solução comprovada para a fixação duradoura de perfis, estruturas metálicas, grades, corrimãos, máquinas e outros elementos de equipamento de construção. A construção em anel com porca e anilha assegura uma expansão firme no orifício de montagem e uma pressão uniforme do elemento fixado contra a superfície de suporte.

A âncora destina-se a ser utilizada em superfícies de betão não fissurado, classe mínima B20, pedra natural de estrutura compacta e tijolo maciço. Graças à certificação ETA 05/0242, à marcação CE e à aprovação nacional AT-15-7574/2008, o produto cumpre os mais elevados requisitos de qualidade e pode ser utilizado em ligações estruturais de responsabilidade.

Parâmetros técnicos

  • Designação: PSRe 6x100/42
  • Rosca: M6
  • Diâmetro de furação (fi): 6 mm
  • Comprimento total (L): 100 mm
  • Espessura do elemento a fixar (E): 42 mm
  • Profundidade de ancoragem (F): 55 mm
  • Profundidade do orifício (D): 100 mm
  • Material: aço estrutural, zincado eletrolítico
  • Construção: em anel com porca e anilha
  • Peso: 0,02 kg
  • EAN: 5907518682825
  • Unidade de venda: peça

Certificados e aprovações

  • Aprovação Técnica Europeia: ETA 05/0242
  • Certificado: CE
  • Aprovação Técnica Nacional: AT-15-7574/2008

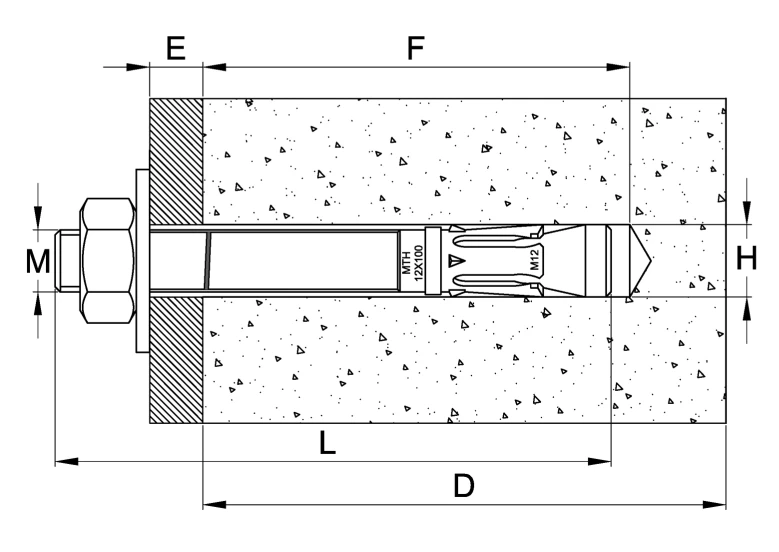

Desenho em corte da montagem da âncora de anel PSRe em betão – dimensões M, E, F, L, D, H
Desenho em corte da montagem da âncora de anel PSRe em betão – dimensões M, E, F, L, D, H

Esquema de montagem e dimensões

O desenho em corte ilustra o modo de fixação da âncora na superfície de betão. As designações no esquema correspondem aos seguintes parâmetros:

  • M – diâmetro da rosca
  • E – espessura do elemento a fixar (saliência sobre a superfície)
  • F – profundidade de ancoragem na superfície
  • L – comprimento total da âncora
  • D – profundidade do orifício de montagem
  • H – diâmetro do orifício na superfície

Recomendações de montagem

O orifício de montagem deve ser perfurado perpendicularmente ao plano da superfície de suporte e, em seguida, cuidadosamente limpo de poeira e resíduos de perfuração. O elemento de fixação deve poder ser introduzido no orifício com ligeiras pancadas de martelo. O aperto da porca deve ser efetuado com uma chave dinamométrica — após a expansão da âncora, a anilha sob a porca deve estar firmemente pressionada contra o elemento fixado. Todas as cargas admissíveis e os parâmetros de montagem constam da Aprovação Técnica AT-15-7574/2008 — não devem ser excedidos os valores nela indicados.

Aplicação

  • Fixação de perfis e estruturas metálicas
  • Montagem de grades, corrimãos e guardas
  • Ancoragem de máquinas e equipamentos
  • Fixação de estruturas de suporte para instalações fotovoltaicas
  • Fixação duradoura de elementos de equipamento de edifícios
