Ligação de painel de vedação para aparafusar H80 preto semi-mate RAL 9005
product unavailable
adicionar à lista de desejos
Descrição
Ligação de painel de vedação para aparafusar, aço galvanizado 80 mm
Ligação de painel de vedação para aparafusar da marca PSG é um elemento de montagem sólido que serve para a ligação durável do painel de vedação ao poste. Fabricado em aço galvanizado, garante elevada resistência à corrosão e durabilidade de muitos anos em condições exteriores — sem necessidade de proteção anticorrosiva adicional.

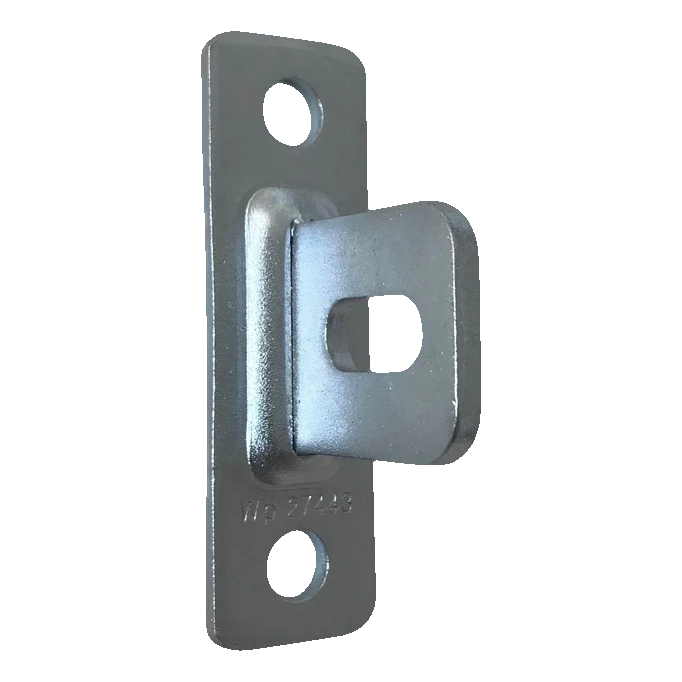

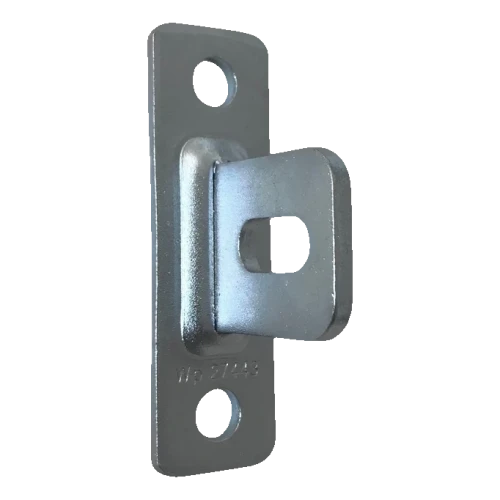

A construção da ligação consiste numa placa de montagem plana com furos para aparafusar ao poste e um braço perpendicular saliente (chamado feijão) com furo oblongo, no qual entra o parafuso que fixa o painel. Graças aos furos oblongos (tipo feijão) tanto na placa como no braço, obtém a possibilidade de regulação da posição do painel relativamente ao poste — o que facilita significativamente a montagem e compensa as irregularidades do terreno.
A ligação é uma solução universal utilizada em sistemas de vedação em painel. Adequa-se tanto para a montagem de vedações em postes redondos como retangulares. O peso reduzido (60 g) e as dimensões compactas facilitam o transporte e armazenamento mesmo de grandes lotes.

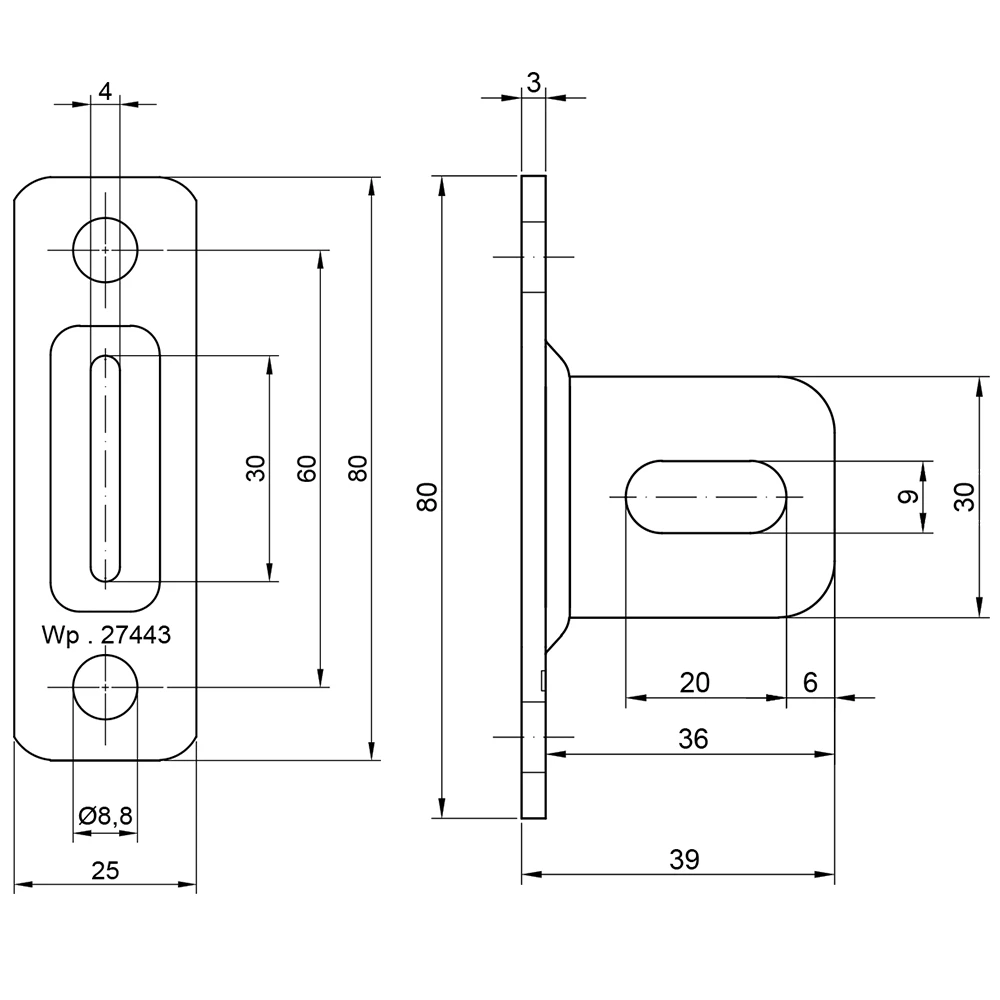

Dimensões e parâmetros técnicos
Placa de montagem:
- Altura: 80 mm
- Largura: 25 mm
- Espessura da chapa: 3 mm
- Furos de montagem redondos: Ø 8,8 mm (2 pcs.)
- Distância entre furos redondos: 60 mm
- Furo oblongo (tipo feijão): 30 × 4 mm
Braço (feijão):
- Altura do braço: 30 mm
- Alcance da placa: 36 mm
- Profundidade total (com placa): 39 mm
- Espessura: 4 mm
- Furo oblongo: 20 × 9 mm
Dados gerais:
- Material: aço galvanizado
- Peso: 0,06 kg
- Fabricante: PSG
- EAN: 99917869
Método de montagem

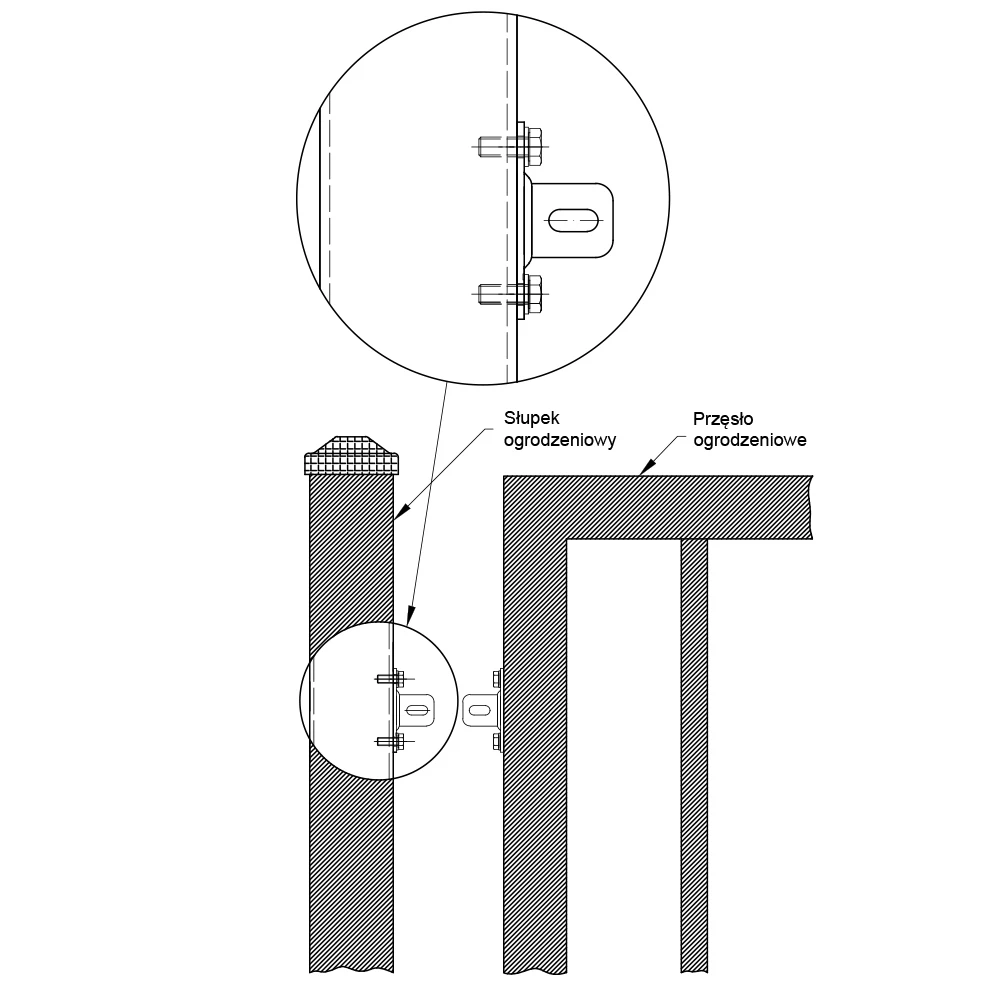

A ligação monta-se aparafusando a placa ao poste de vedação através de parafusos que passam pelos furos redondos (Ø 8,8 mm). De seguida, o painel de vedação fixa-se ao braço (feijão) — o parafuso passa pelo furo oblongo no braço e liga-se ao elemento do painel. Os furos tipo feijão permitem uma regulação precisa da posição tanto na vertical (na placa) como na horizontal (no braço), o que permite a compensação das tolerâncias de montagem e garante uma distribuição uniforme dos painéis em todo o comprimento da vedação.
