Descrição
Suporte trapezoidal inclinado com vedante EPDM H63 L330 – alumínio

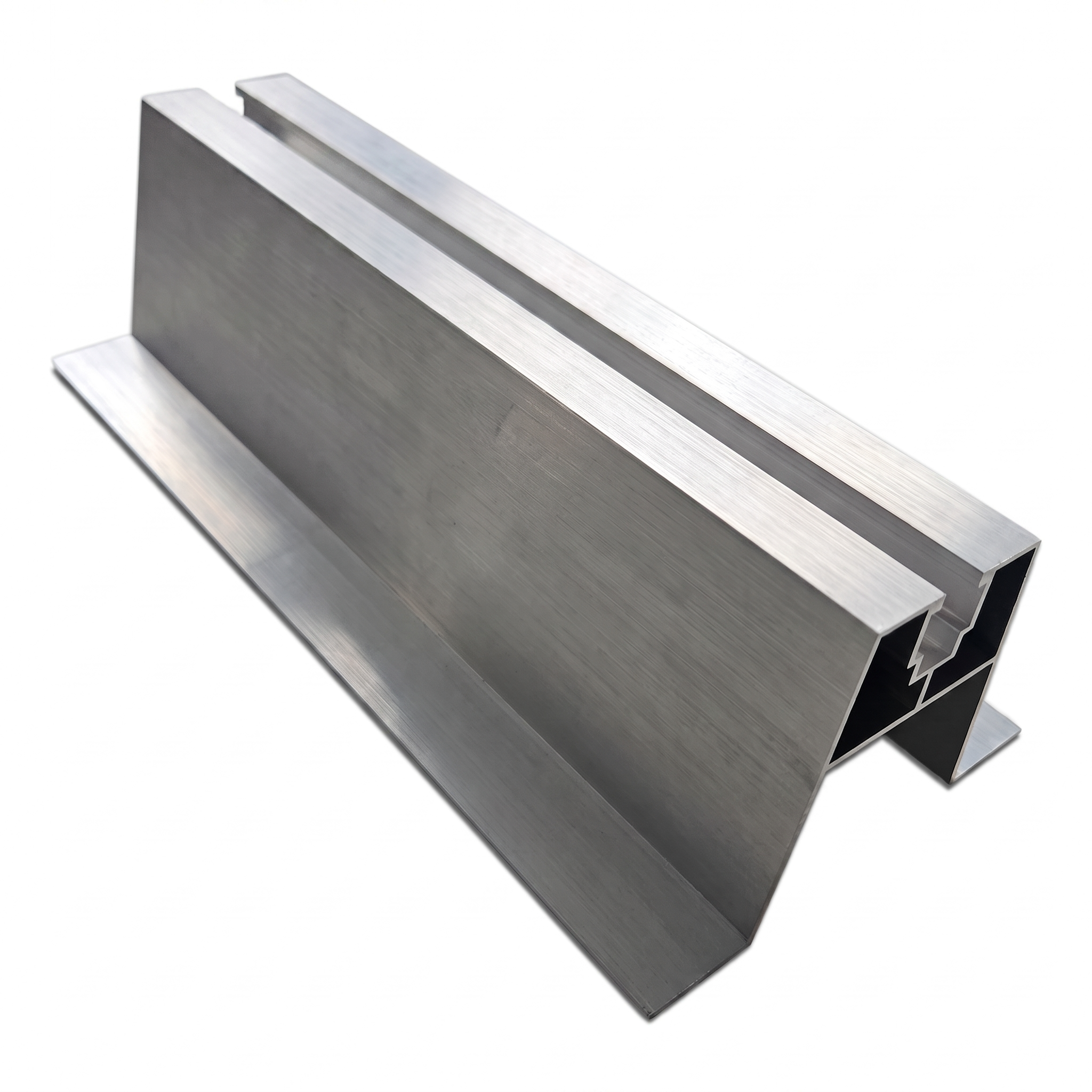

Suporte trapezoidal inclinado com vedante EPDM é um elemento de espaçamento em alumínio destinado à montagem de estruturas fotovoltaicas em coberturas revestidas com chapa trapezoidal. O perfil inclinado reproduz com precisão a geometria da onda da chapa, proporcionando um apoio estável e estanque ao perfil de montagem, sem necessidade de calços de nivelamento adicionais.
Graças ao vedante integrado EPDM, o suporte protege eficazmente a cobertura contra a infiltração de água no ponto de fixação. O vedante compensa as irregularidades da superfície da chapa e amorte as micro-vibrações, prolongando a vida útil da ligação e minimizando o risco de corrosão no ponto de contacto.
Vantagens para a equipa de instalação
- Geometria inclinada — perfil adaptado à inclinação da onda da chapa trapezoidal, eliminando a necessidade de cortar e dobrar elementos em obra
- Vedante EPDM incluído — elemento pronto a instalar, que não requer encomenda separada nem colagem de vedantes
- Alumínio — material leve e resistente à corrosão, que facilita o transporte para a cobertura e garante durabilidade a longo prazo
- Peso compacto de 0,350 kg — fácil de manusear e armazenar, sem sobrecarregar a estrutura da cobertura
Dimensões e parâmetros técnicos
- Comprimento (L): 330 mm
- Altura (H): 63 mm
- Largura total da base: 94,4 mm
- Largura da plataforma superior: 40 mm
- Espessura das paredes do perfil: 1,2 mm
- Espessura das paredes do canal de fixação: 1,3 mm
- Largura do canal superior (exterior): 16,3 mm
- Largura do canal superior (interior): 13,7 mm
- Peso: 0,350 kg
Material e acabamento
- Material do perfil: alumínio
- Acabamento: anodização standard
- Vedante: EPDM
Construção do perfil

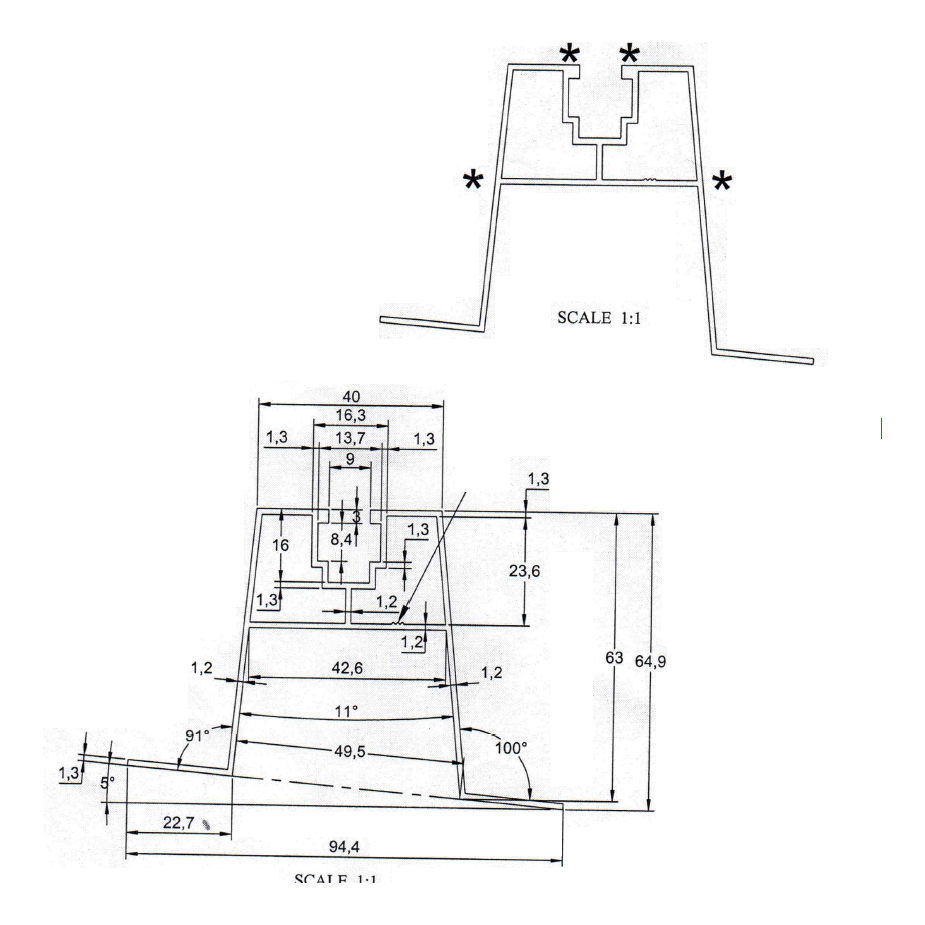

A secção transversal do perfil em forma de trapézio possui duas abas simétricas que assentam sobre a superfície da chapa de cobertura. As paredes laterais prolongam-se numa aba interior de reforço. Na parte superior do perfil encontra-se um canal de montagem com largura interior de 13,7 mm e orifício de 8,4 mm, que permite a fixação de parafusos e grampos aos perfis de suporte. Os locais assinalados com o símbolo de asterisco podem apresentar marcas térmicas (heat lines) resultantes do processo de extrusão do alumínio — tal não constitui um defeito de qualidade.
O suporte trapezoidal inclinado H63 L330 é um elemento intermédio fiável entre a chapa trapezoidal e a estrutura fotovoltaica, que reduz o tempo de instalação e melhora a qualidade de qualquer instalação em cobertura.
