Ponte trapezoidal em alumínio H-40 com EPDM 400 mm para telhados em chapa trapezoidal
Leave feedback on the product

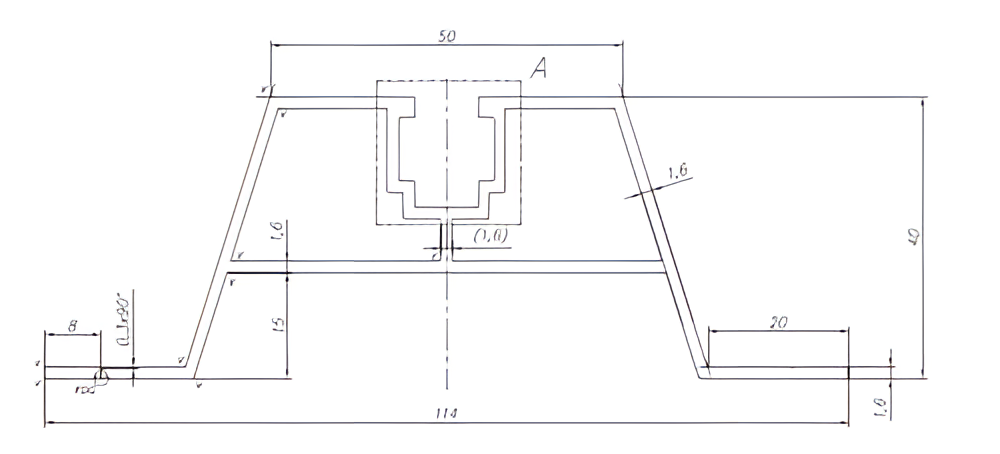

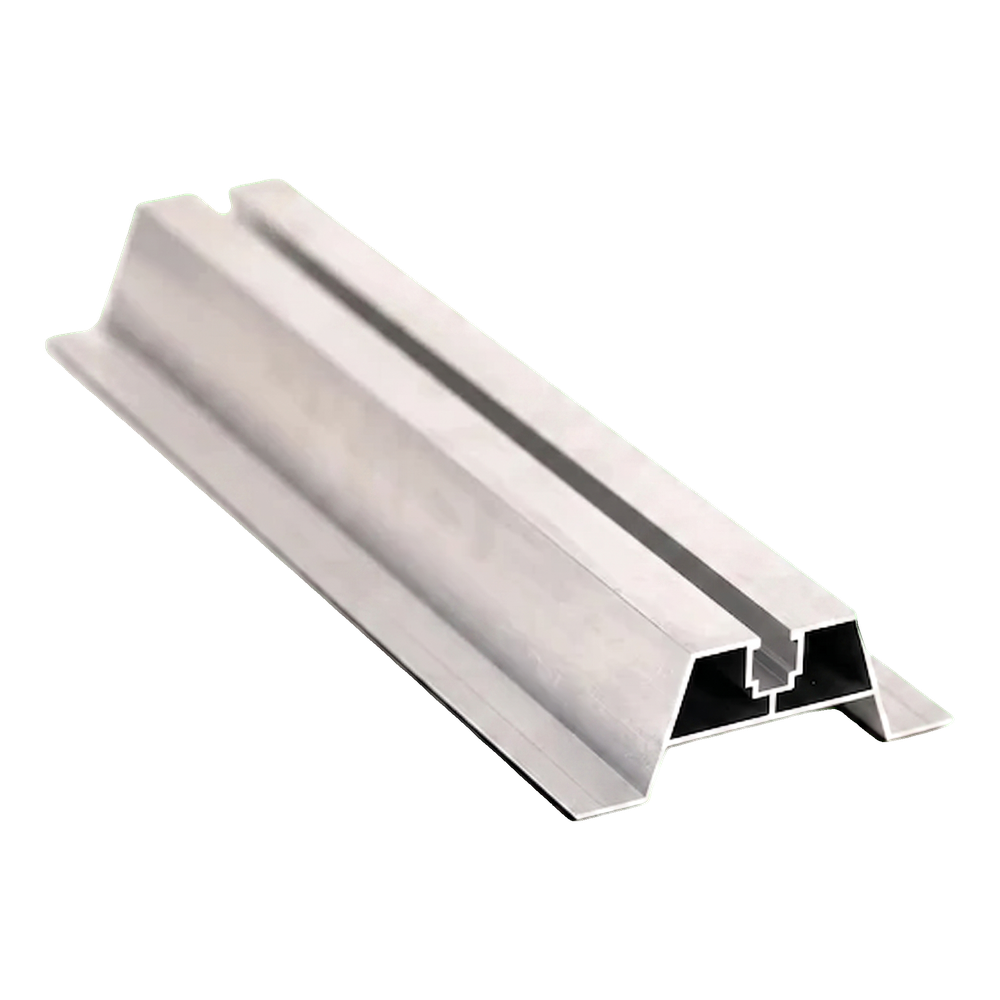

Ponte trapezoidal em alumínio H-40 com vedante EPDM, para montagem de painéis fotovoltaicos em telhados de chapa trapezoidal. Fabricada em liga de alumínio 6060. Secção 114 × 40 mm, comprimento 400 mm, espessura de parede 1,6 mm. Canal de montagem superior para grampos intermédios e terminais.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Descrição
Ponte trapezoidal em alumínio H-40 com EPDM 400 mm para telhados em chapa trapezoidal
Ponte trapezoidal H-40 com vedante EPDM é um perfil de montagem em alumínio destinado à fixação direta de painéis fotovoltaicos em telhados revestidos com chapa trapezoidal. A altura adequada do perfil garante a circulação livre de ar sob os módulos, permitindo o arrefecimento natural dos painéis e o seu afastamento da superfície aquecida do telhado. Assim, a instalação funciona a uma temperatura mais baixa, o que se traduz numa maior eficiência dos módulos FV. A ponte é fabricada em liga de alumínio 6060, caracterizada por uma elevada resistência à corrosão e aos agentes atmosféricos, boa resistência mecânica e possibilidade de anodização. O canal de montagem superior permite a fixação de grampos intermédios e terminais através de parafusos com sextavado interior e porcas quadradas — sem necessidade de recorrer a acessórios especializados. Os furos para os parafusos de fixação ao telhado são executados diretamente durante a montagem, permitindo adaptar o espaçamento ao perfil específico da chapa.
Principais vantagens para o instalador
- O perfil garante distância em relação à cobertura do telhado, permitindo a ventilação sob os painéis e melhorando o seu desempenho
- O alumínio 6060 é resistente à corrosão e aos agentes atmosféricos — a ponte mantém toda a sua resistência ao longo de todo o período de utilização, sem necessidade de manutenção adicional
- Os furos de montagem executados no local permitem adaptar o espaçamento à chapa trapezoidal específica
- O vedante EPDM integrado protege a cobertura do telhado no ponto de fixação e assegura a estanquidade da ligação
- Compatibilidade com grampos intermédios e terminais — escolha flexível de acessórios para cada projeto
A secção do perfil foi concebida para assentar de forma estável sobre as ondas da chapa trapezoidal. As proporções das paredes garantem a rigidez adequada da estrutura, mantendo simultaneamente um peso reduzido de todo o elemento. O canal de montagem superior, mais largo, acomoda os parafusos padrão com porcas quadradas utilizados nos sistemas de fixação FV, eliminando a necessidade de adquirir acessórios dedicados. A liga de alumínio 6060 é adequada para anodização, o que aumenta ainda mais a durabilidade e permite um acabamento estético da superfície do perfil.

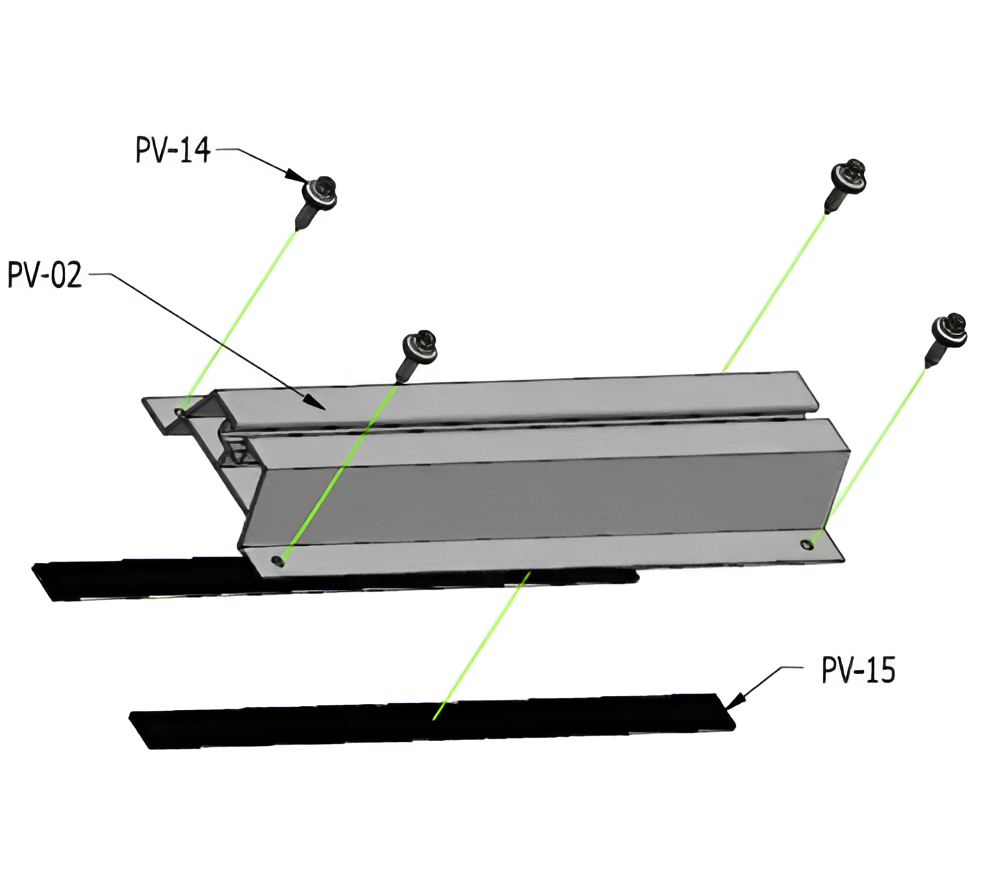

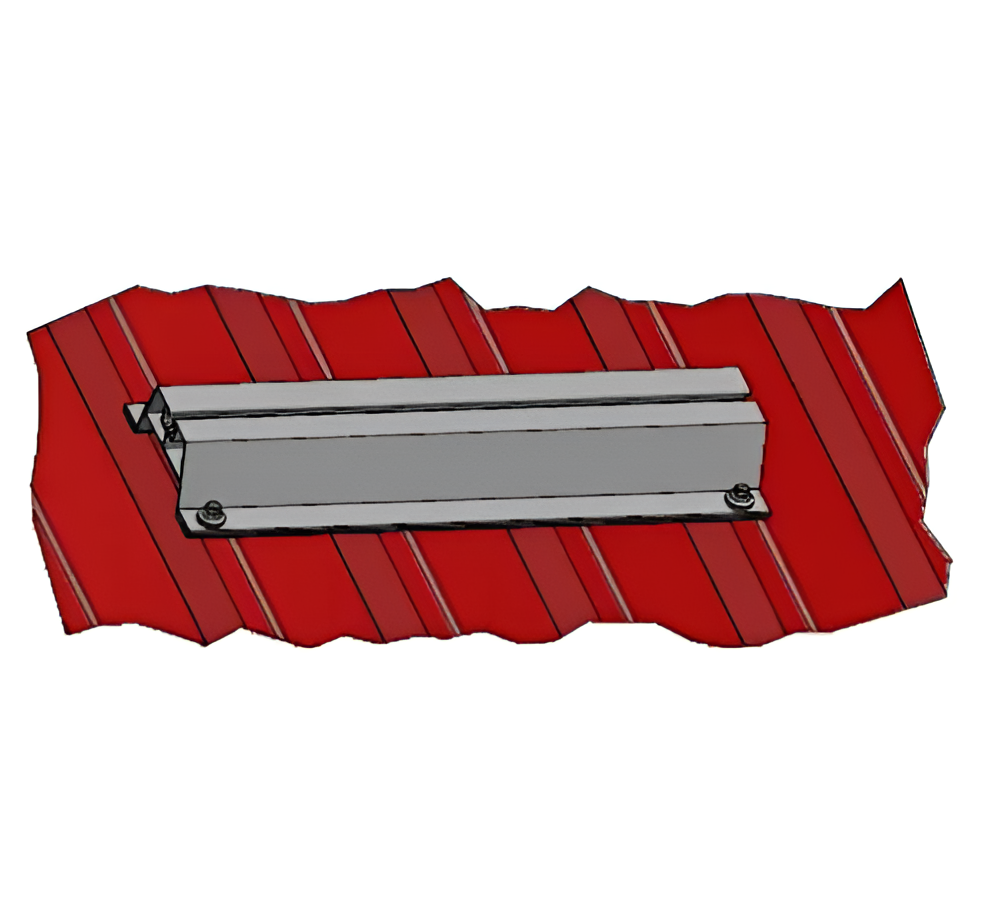

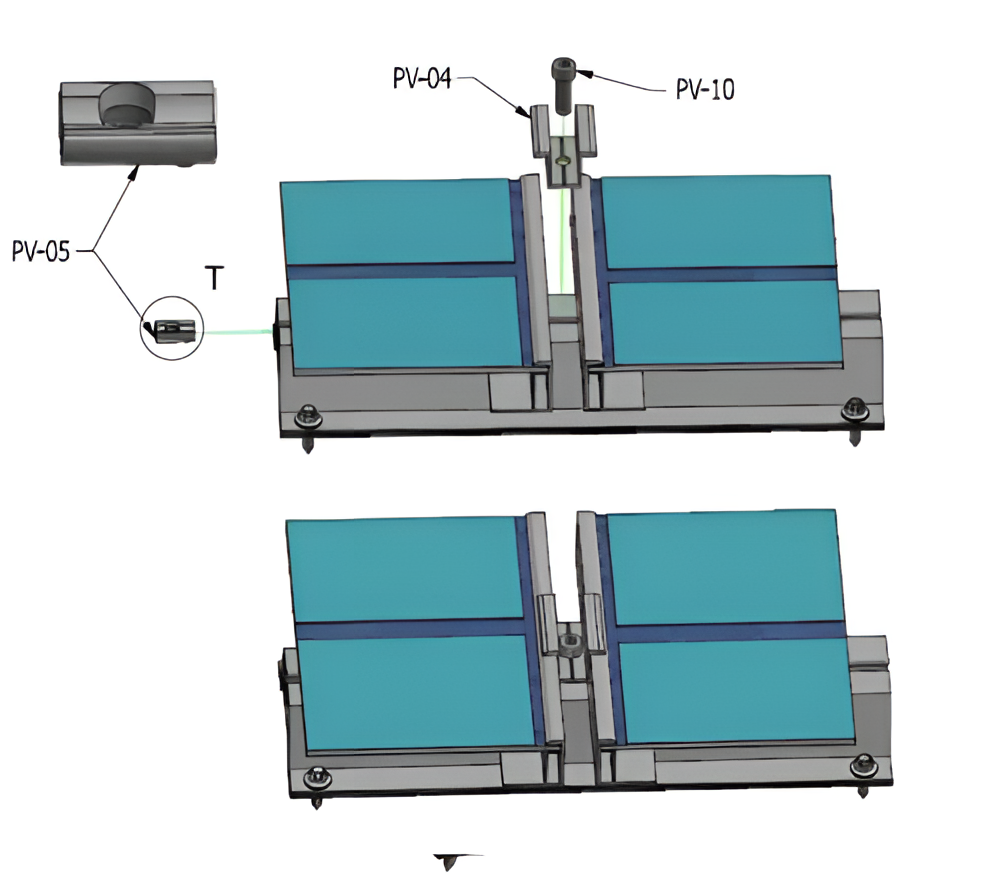

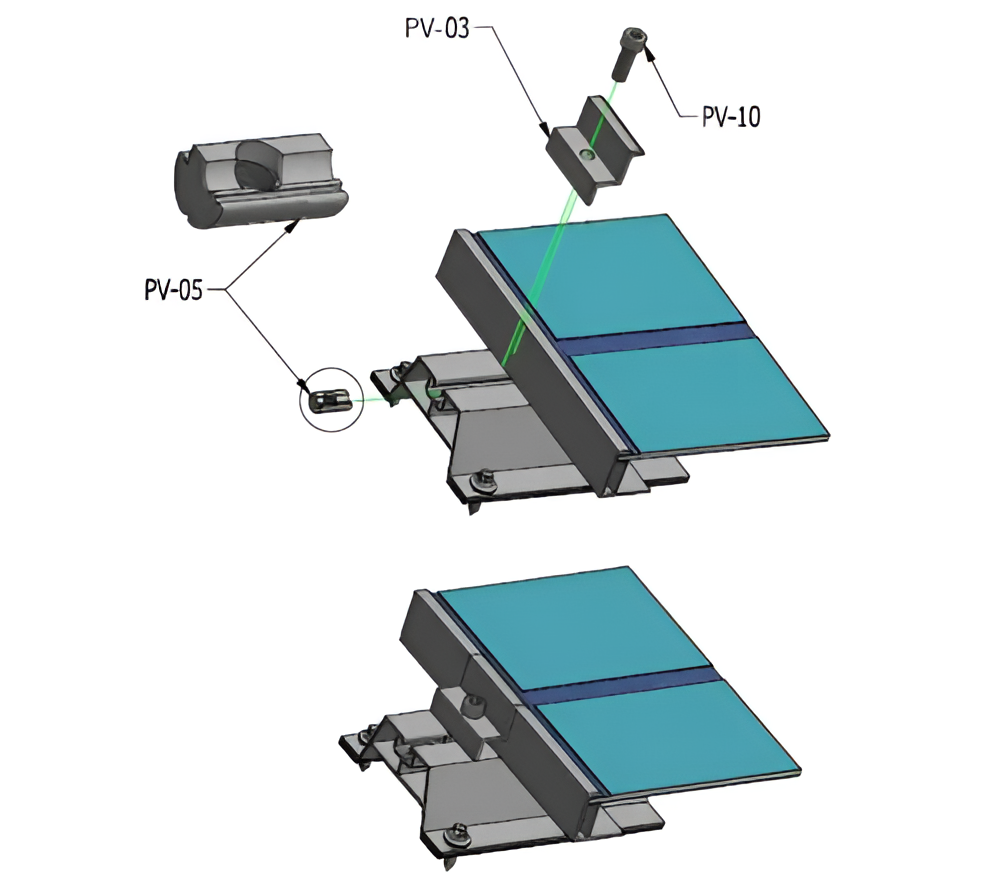

A montagem no telhado consiste em aparafusar a ponte diretamente à onda da chapa trapezoidal através de parafusos autorroscantes. O vedante EPDM colocado entre o perfil e a chapa protege o ponto de fixação contra a infiltração de água. Após a fixação das pontes no telhado, os grampos intermédios ou terminais são colocados no canal de montagem superior, prendendo os módulos fotovoltaicos.
