Ponte trapezoidal de alumínio H-60 com EPDM 330 mm – montagem PV em chapa trapezoidal

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.396 kg

Preço/ pçs: 4,04 € 4.04

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (3,29 €)

excl. 23% IMPOSTO, excl. custos de envio

* Opções de Embalagem:

Peça
Embalagem: 50 Peças
Embalagem: 500 Peças
Embalagem: 1000 Peças

quantidade pçs

Total:

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: -

Código do produto: PV-02-02

recomendar a um amigo

Descrição

Ponte trapezoidal de alumínio H-60 com EPDM 330 mm – montagem PV em chapa trapezoidal

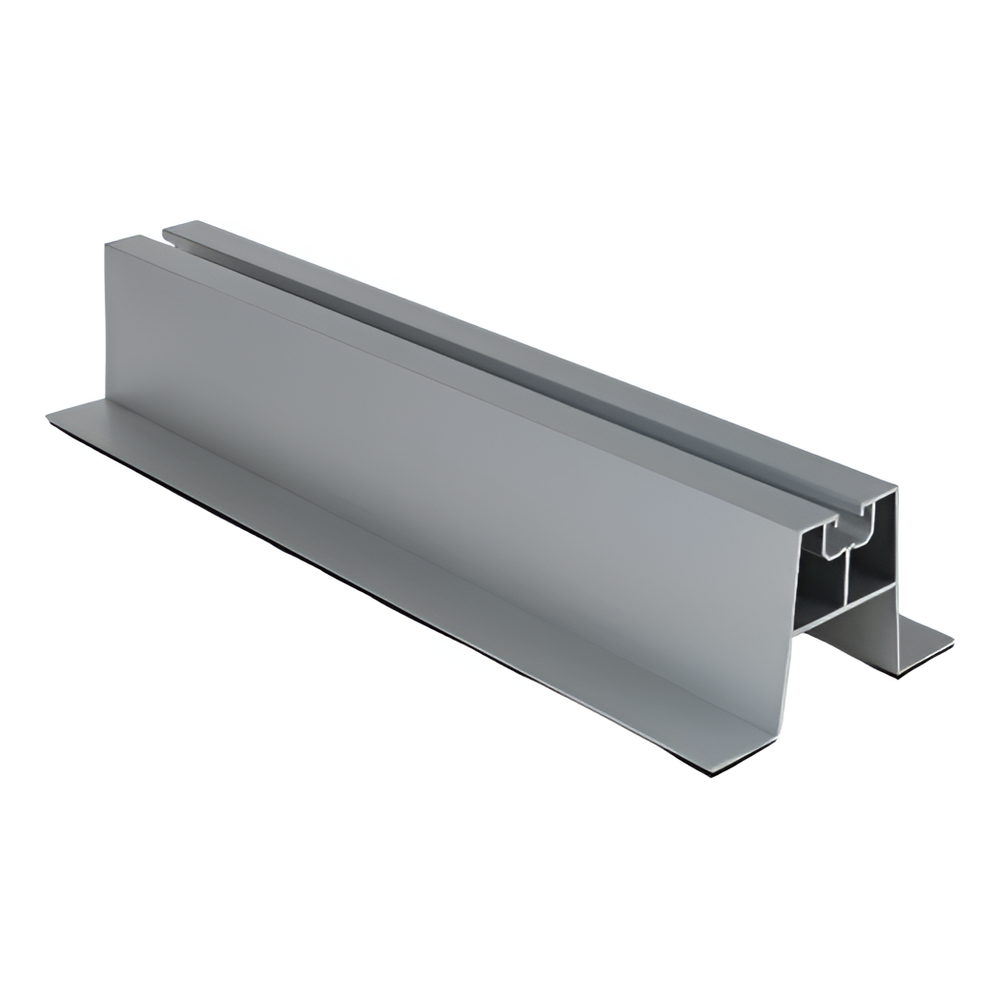

Ponte trapezoidal de alumínio H-60 330 mm com vedante EPDM – vista em perspetiva do perfil

A ponte trapezoidal de alumínio H-60 com vedante EPDM é um elemento estrutural destinado à fixação direta de módulos fotovoltaicos em telhados revestidos com chapa trapezoidal. O perfil com altura de 60 mm garante uma distância adequada entre o painel e a superfície do telhado, permitindo circulação livre de ar sob o módulo — o arrefecimento natural aumenta o rendimento da instalação e prolonga a vida útil dos painéis. A ponte funciona com grampos centrais e terminais, que são fixados ao canal superior do perfil através de cavilha deslizante, inserto roscado ou parafuso de martelo. Os furos de montagem são executados diretamente no telhado, o que proporciona total flexibilidade de adaptação ao espaçamento das ondas da chapa trapezoidal. O vedante EPDM integrado na base do perfil protege a cobertura do telhado contra danos e assegura a estanquidade no ponto de contacto com a chapa.

Principais vantagens para as equipas de instalação

Montagem direta em chapa trapezoidal — sem necessidade de subestruturas adicionais

Altura de 60 mm garante ventilação sob o painel, o que se traduz num melhor arrefecimento dos módulos e maior produção de energia em dias quentes

Alumínio 6060 resistente à corrosão — utilização duradoura sem manutenção

Vedante EPDM incluído protege a chapa e elimina o risco de infiltrações

Furos executados no local — total liberdade de adaptação ao espaçamento das ondas do telhado

Desenho técnico da secção da ponte trapezoidal H-60 com dimensões: largura da base 100 mm, altura 60 mm, canal superior 40 mm

A secção do perfil com largura de base de 100 mm e canal superior de montagem de 40 mm garante uma fixação estável dos grampos. As paredes com espessura de 1,5 mm mantêm uma relação ótima entre resistência e massa. O alumínio 6060 é adequado para anodização, o que permite proteção adicional da superfície e acabamento estético, se necessário.

Vídeo que apresenta a ponte trapezoidal para montagem de painéis fotovoltaicos em chapa trapezoidal

Dimensões

Secção (largura × altura)	100 × 60 mm
Comprimento	330 mm
Espessura da parede	1,5 mm
Largura do canal superior	40 mm
Massa por metro	1,199 kg/m

Material e acabamento

Material / liga	alumínio 6060
Vedante EPDM	sim — integrado na base do perfil
Cor	prateado (alumínio bruto)

Montagem e compatibilidade

Canal de montagem / tipo de ranhura	canal superior para cavilha deslizante / inserto roscado / parafuso de martelo
Tipo de telhado / base	telhados de chapa trapezoidal
Método de fixação	grampos centrais e terminais; furos executados no local de montagem

Outros parâmetros

Quantidade por embalagem	1 un.
