Perfil de alumínio de montagem PV 40×40 mm / 665 cm – calha para parafusos de cabeça de martelo M10
product unavailable
adicionar à lista de desejos
Descrição

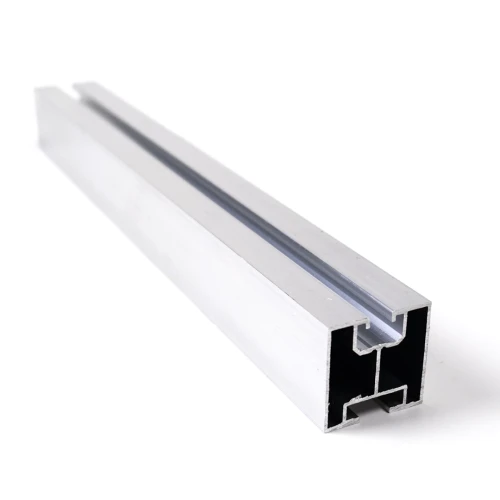

Perfil de alumínio de montagem PV 40×40 mm / 665 cm – calha para parafusos de cabeça de martelo M10
O perfil de montagem PV 40×40 mm com 665 cm de comprimento é uma calha de alumínio resistente, destinada a construçao de subestruturas para módulos fotovoltaicos em telhados inclinados. Fabricado em liga de alumínio 6060, combina baixo peso próprio com boa resistencia mecânica e resistencia natural a corrosao. O perfil possui dois canais de montagem independentes — o superior serve para fixar os grampos que seguram os painéis, e o inferior para ligar a calha aos ganchos de telhado, adaptadores ou triângulos. Esta disposiçao de duplo canal simplifica significativamente a montagem — o instalador trabalha exclusivamente por cima, sem necessidade de aceder a parte inferior do perfil. O comprimento da calha pode ser ainda aumentado com conectores de perfis (vendidos separadamente), o que permite adaptar de forma flexível a estrutura as dimensoes da vertente do telhado. O perfil está também disponível na versao anodizada a preto, que proporciona proteçao adicional da superfície e um aspeto estético em telhados com cobertura escura.
Principais vantagens para o instalador
- A construçao de duplo canal permite a montagem independente dos grampos dos painéis (canal superior) e a fixaçao a subestrutura (canal inferior)
- O alumínio 6060 garante resistencia a corrosao e aos agentes atmosféricos sem necessidade de proteçao adicional — o material também é adequado para anodizaçao
- O grande comprimento permite cobrir extensas secçoes da vertente do telhado com menos ligaçoes, e a possibilidade de prolongamento com conectores oferece total flexibilidade de projeto
- Compatibilidade com acessórios de montagem padrao — fácil disponibilidade de parafusos e porcas no mercado
- O baixo peso próprio facilita o transporte para o telhado e o manuseamento do perfil durante a instalaçao

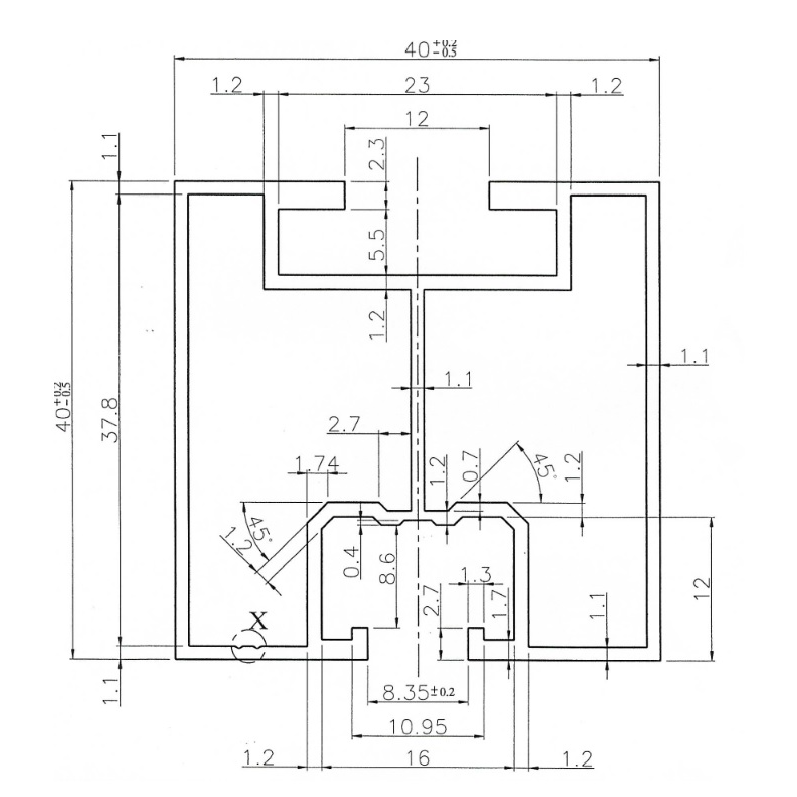

O corte transversal do perfil foi concebido para uma distribuiçao ótima das cargas e uma montagem cómoda. O canal superior — mais largo, com um rebaixo que permite inserir as porcas — serve para fixar os grampos intermédios e finais que seguram os módulos PV. O canal inferior, com um encaixe mais estreito, destina-se a ligar o perfil aos elementos da subestrutura do telhado. As paredes do perfil tem uma espessura calculada de forma a garantir a rigidez de toda a calha, mantendo simultaneamente a leveza. No desenho técnico também sao visíveis os chanfros a 45° nas arestas internas, que facilitam a introduçao dos elementos de fixaçao nos canais.

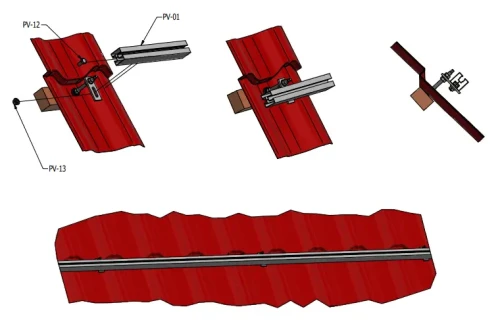

A ilustraçao apresenta um esquema típico de instalaçao num telhado coberto com telha metálica. O gancho de telhado, fixado ao ripado, sustenta o perfil, e os grampos fixados no canal superior da calha seguram os módulos fotovoltaicos. Graças a utilizaçao de parafusos de cabeça de martelo no canal inferior, o perfil pode ser posicionado com precisao ao longo do gancho sem necessidade de furar orifícios adicionais — basta inserir o parafuso no canal e deslizá-lo para a posiçao desejada antes de apertar.
Dados técnicos
| Comprimento [mm] | 6650 |
| Perfil [mm] | 40×40 |
| Tipo de ranhura | Para parafuso martelo |
| Acabamento | Natural |
| Comprimento [mm] | 6650 |
| Perfil [mm] | 40×40 |
| Tipo de ranhura | Para parafuso martelo |
| Acabamento | Natural |
