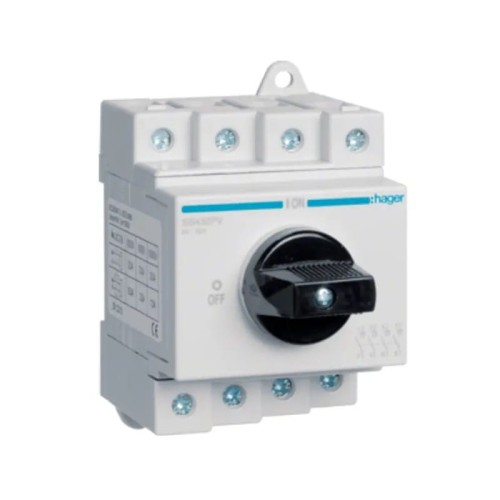

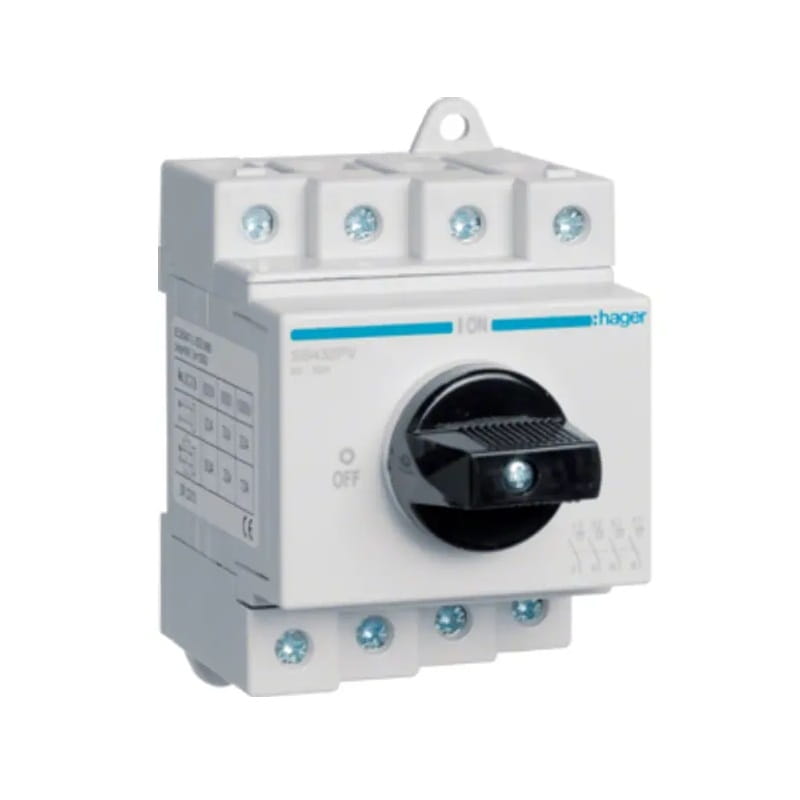

Interruptor Seccionador DC Hager 4P 32A 1000V trifásico para instalações fotovoltaicas
product unavailable
adicionar à lista de desejos
Descrição
Hager Interruptor Seccionador DC Trifásico 4P 32A 1000V
Interruptor seccionador DC trifásico 4P 32A 1000V SB432PV HAGER é frequentemente designado como interruptor tipo FR e é amplamente utilizado tanto em quadros elétricos residenciais como industriais.
A sua função principal é desligar todos os circuitos, atuando como interruptor geral de corrente. O seccionador encontra aplicação em praticamente todos os quadros de fusíveis, desempenhando o papel de interruptor geral de corrente, tanto em situações de emergência como durante a manutenção de rotina, permitindo o isolamento permanente da instalação da alimentação elétrica.
Operado através de um botão rotativo ON/OFF, este seccionador está também equipado com uma janela de indicação que, através de cores (verde/vermelho), indica o estado de funcionamento do dispositivo, facilitando aos utilizadores o controlo sobre o seu correto funcionamento.
Construção
| Parâmetro | Valor |
|---|---|
| Número de polos | 4 P |
| Forma | conforme DIN EN 50173-1:2011-09 |
Funções
| Parâmetro | Valor |
|---|---|
| Comutador de direção | Não |
| Como interruptor principal | Não |
| Como instalação de paragem de emergência | Não |
| Como interruptor de segurança | Sim |
| Como interruptor de manutenção / reparação | Sim |
Configuração
| Parâmetro | Valor |
|---|---|
| Número de módulos | 3/5 |
Elementos de controlo e indicadores
| Parâmetro | Valor |
|---|---|
| Acionamento motorizado integrado | Não |
Tensão
| Parâmetro | Valor |
|---|---|
| Tensão nominal de isolamento Ui | 1000 V |
| Tensão nominal suportável de impulso Uimp | 8000 V |
| Tensão nominal de funcionamento Un (DC) | 1000 V |
Corrente
| Parâmetro | Valor |
|---|---|
| Corrente nominal In | 32 A |
| Carga admissível de corrente DC21 categoria A | 32 A |
Dimensões
| Parâmetro | Valor |
|---|---|
| Profundidade do produto | 72 mm |
| Altura do produto | 85 mm |
Potência
| Parâmetro | Valor |
|---|---|
| Perdas totais de potência para corrente nominal | 6,9 W |
| Perdas de potência por polo para corrente nominal | 1,7 W |
Durabilidade
| Parâmetro | Valor |
|---|---|
| Durabilidade mecânica (número de ciclos) | 10000 |
Tampa / Porta / Elemento superior
| Parâmetro | Valor |
|---|---|
| Com fecho | Não |
Instalação / Montagem
| Parâmetro | Valor |
|---|---|
| Adaptado para montagem central frontal | Não |
| Adaptado para montagem frontal | Não |
| Adaptado para montagem no chão | Não |
Equipamento
| Parâmetro | Valor |
|---|---|
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 0 |
| Número de contactos auxiliares comutadores | 0 |
| Número de contactos NC | 0 |
| Número de contactos NO | 4 |
| Número de contactos NO/NC | 0 |
| Acionamento motorizado opcional | Não |
| Acessórios adicionais | Não |
Norma
| Parâmetro | Valor |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Diretiva europeia WEEE | aplicável |
Segurança
| Parâmetro | Valor |
|---|---|
| Grau de proteção | IP20 |
Condições de utilização
| Parâmetro | Valor |
|---|---|
| Temperatura de funcionamento | -40…65 °C |
| Grau de poluição conforme IEC 60664 / IEC 60947-2. | 3 |
| Temperatura de armazenamento / transporte | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dados técnicos
| Aplicação | DC (fotovoltaico) |
| Tipo de seccionador | seccionador |
| Corrente nominal [A] | 32A |
| Número de polos | 4P |
| Tensão nominal [V] | 1000V DC |
| Marca | HAGER |
