Hager MBN306E – disjuntor B 6A 3P 6kA
product unavailable
adicionar à lista de desejos
Descrição

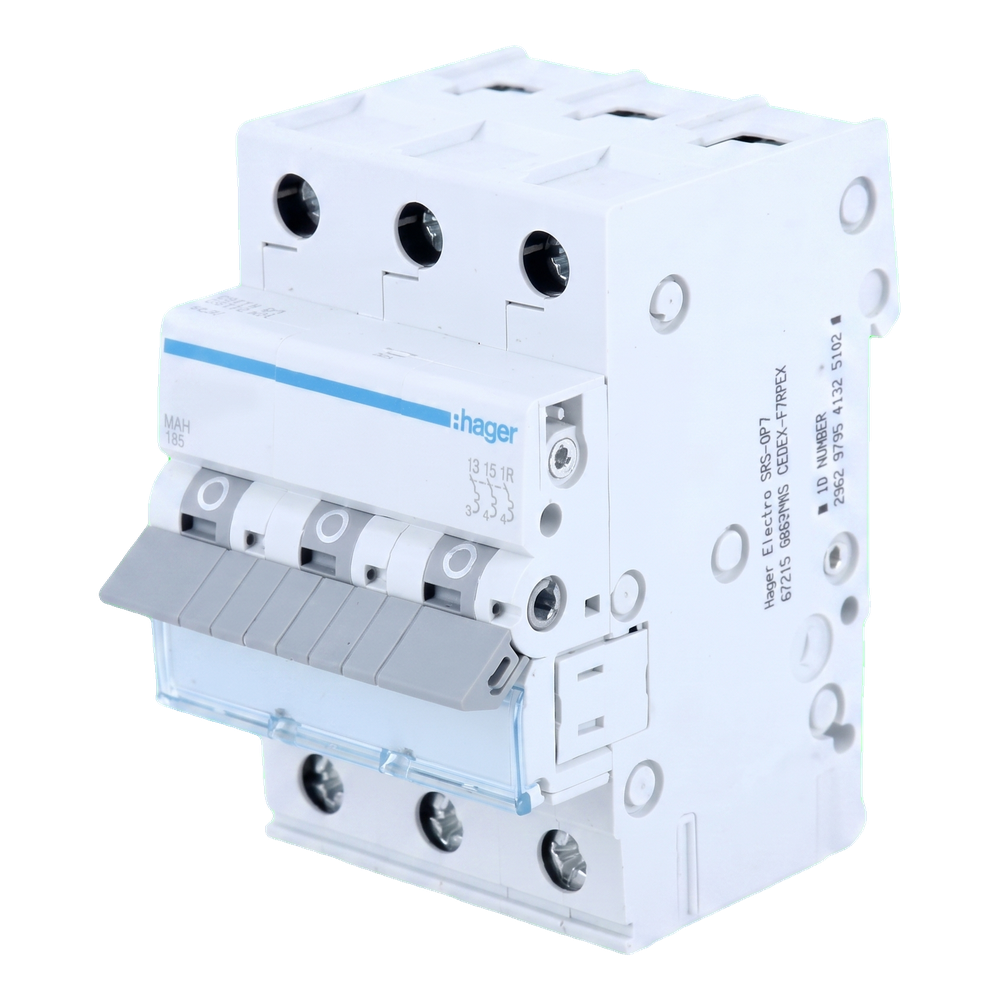

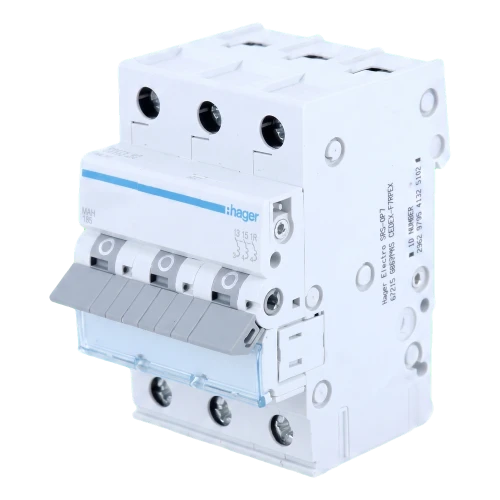

Hager MBN306E – disjuntor B 6A 3P 6kA
Hager MBN306E é um disjuntor tripolar com curva de disparo B e corrente nominal de 6 A, destinado à proteção de circuitos contra os efeitos de sobrecargas e curto-circuitos até 6 kA. A curva B, com disparo retardado, torna este dispositivo ideal para circuitos que alimentam cargas com correntes de arranque reduzidas — iluminação, tomadas, sensores ou instalações de comando.
O disjuntor é montado em calha DIN e ocupa 3 módulos (52,5 mm). Os terminais de parafuso aceitam condutores rígidos com secção de 1 a 25 mm² e condutores flexíveis de 1 a 16 mm², garantindo comodidade de ligação tanto em quadros residenciais como industriais.
Construção do disjuntor
- Alavanca de acionamento para ligar e desligar manualmente
- Fechadura de bloqueio do mecanismo de comutação
- Contactos fixo e móvel que garantem uma ligação segura
- Terminais de ligação com parafuso
- Disparador termobimetálico — proteção contra sobrecargas
- Disparador eletromagnético — proteção contra curto-circuitos
- Câmara de extinção de arco para uma supressão eficaz do arco elétrico
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Fabricante | Hager |
| Modelo | MBN306E |
| Curva de disparo | B |
| Corrente nominal | 6 A |
| Número de polos | 3P |
| Poder de corte nominal em curto-circuito Icn | 6 kA |
| Poder de corte nominal em serviço Ics | 6 kA |
| Tensão nominal de comutação Ue | 230 / 400 V |
| Tipo de tensão de alimentação | AC |
| Frequência nominal | 50 / 60 Hz |
| Tensão nominal de isolamento Ui | 500 V |
| Tensão nominal suportada ao impulso Uimp | 4000 V |
| Perda de potência máxima por polo | 3 W |
| Perdas de potência totais para a corrente nominal | 3,8 W |
| Perdas de potência por polo para a corrente nominal | 1,3 W |
| Resistência elétrica | 4000 ciclos |
| Resistência mecânica | 20 000 ciclos |
| Tipo de ligação | com parafuso |
| Binário de aperto | 2,8 Nm |
| Secção do condutor rígido (fio) | 1 – 25 mm² |
| Secção do condutor flexível (cabo) | 1 – 16 mm² |
| Grau de proteção | IP20 |
| Dimensões (larg. × alt. × prof.) | 70 × 83 × 17,5 mm |
| Peso | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Dados técnicos
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 6A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
| Característica de disparo | B |
| Tipo de disjuntor | sobrecorrente |
| Corrente nominal [A] | 6A |
| Número de polos | 3P |
| Poder de corte [kA] | 6 kA |
| Marca | HAGER |
