Cabo para instalações fotovoltaicas H1Z2Z2-K classe D 10mm vermelho
product unavailable
adicionar à lista de desejos
Descrição

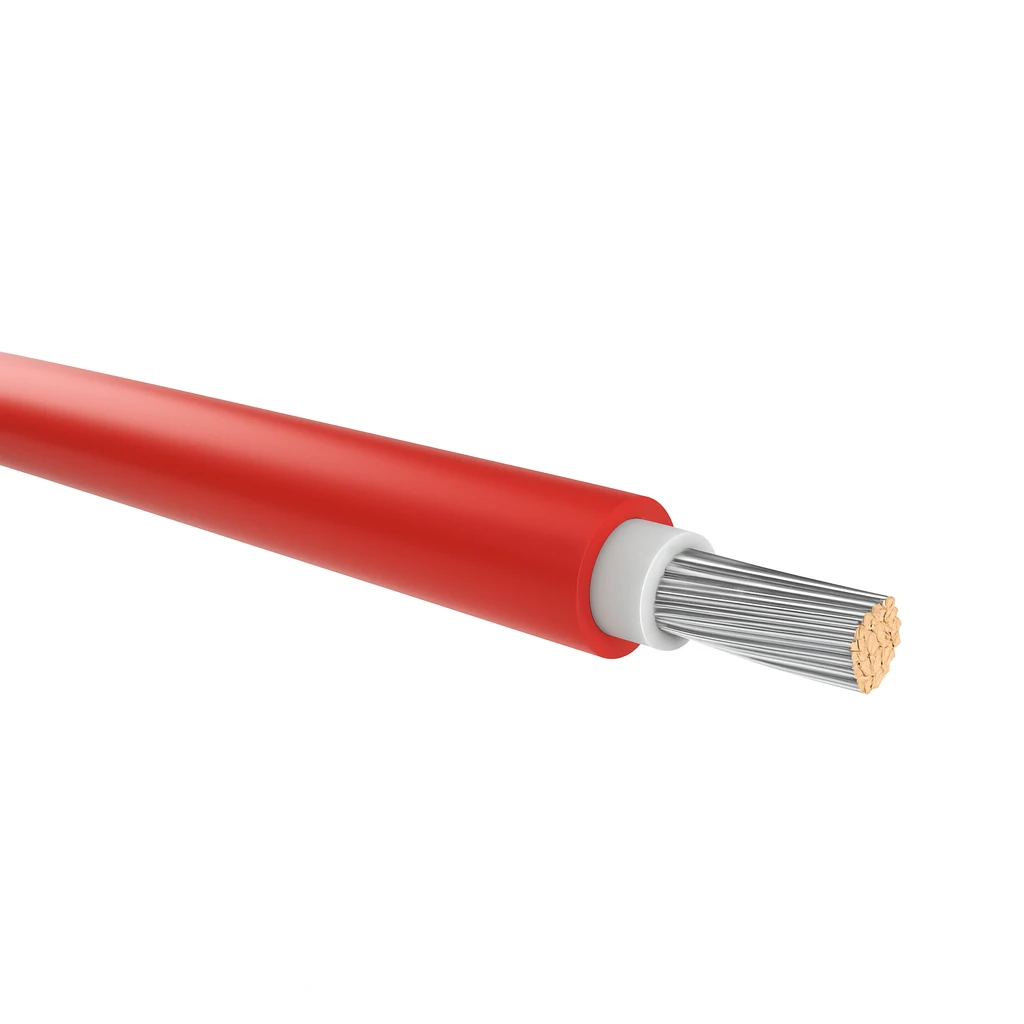

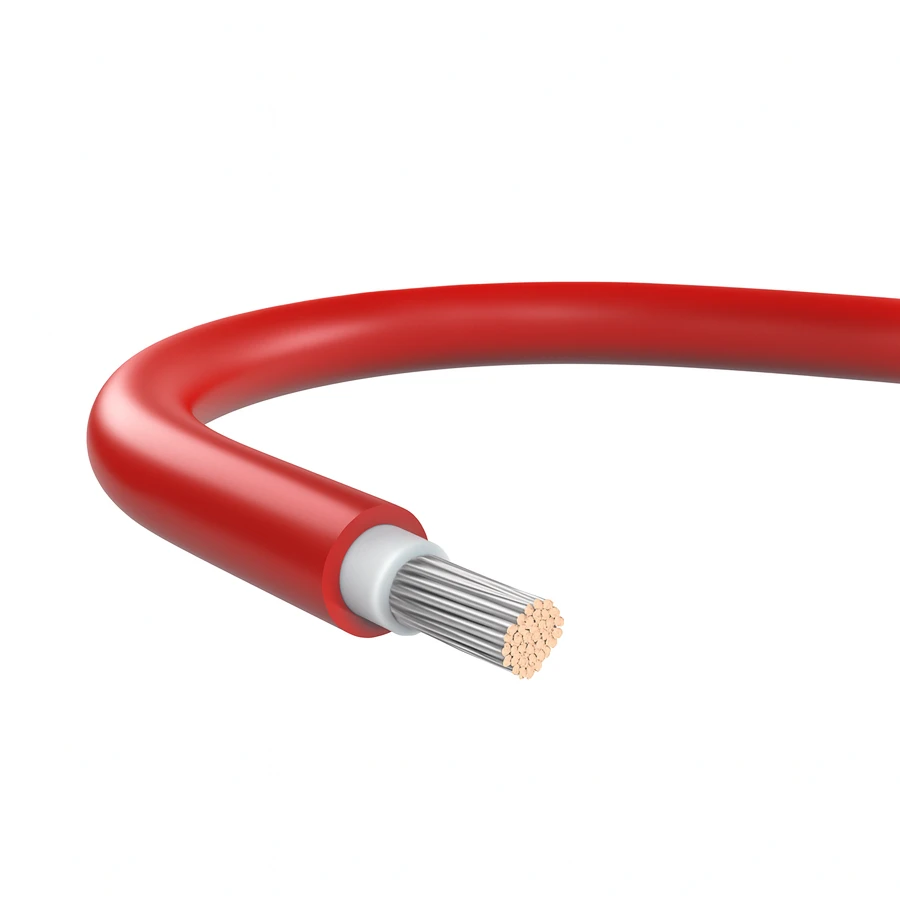

Cabo solar H1Z2Z2-K 1x10 mm2 vermelho – classe Dca (CPR)
Cabo fotovoltaico H1Z2Z2-K 1x10 mm2 na cor vermelha é um elemento fiável de qualquer instalação FV. Graças ao condutor de cobre estanhado com secção de 10 mm2, garante perdas de transmissão reduzidas mesmo em trajetos longos de cabos – desde as strings dos módulos até ao inversor.
Cabo produzido de acordo com a norma PN-EN 50618:2015-03 e classificado como Dca no âmbito do regulamento CPR, o que permite a sua utilização tanto em instalações em telhados como em centrais fotovoltaicas de solo de grande dimensão.
Construção do cabo
- Condutor: cobre multifilar estanhado, classe 5 segundo PN-EN 60228 / DIN VDE 0295
- Isolamento: material reticulado isento de halogéneos, cor branca
- Bainha exterior: material reticulado isento de halogéneos, cor vermelha
- Diâmetro exterior máximo: 8,8 mm
- Resistência mínima de isolamento a 20°C: 420 MΩ·km
Parâmetros elétricos
- Tensão nominal AC: U0/U = 1,0/1,0 kV
- Tensão de serviço DC: 1,5 kV (1,8 kV) conforme EN 50618
- Tensão de ensaio: 6 500 V AC (50 Hz)
- Temperatura de curto-circuito: +250°C (máx. 5 s)
Condições de funcionamento e durabilidade
- Temperatura de funcionamento: de -40°C a +90°C (até +120°C durante 20 000 h)
- Temperatura mínima de instalação: -25°C
- Raio mínimo de curvatura: 4 × diâmetro exterior
- Resistência a UV, ozono e condições atmosféricas: conforme EN 50618
- Resistência aumentada à hidrólise, amoníaco, ácidos e bases
- Possibilidade de instalação enterrada: confirmada por ensaios segundo UL 854 (Impact-Resistance e Crushing-Resistance)
- Período de exploração previsto: 25 anos
Segurança contra incêndio
O cabo cumpre os requisitos de resistência à chama segundo EN 60332-1 e IEC 60332-1. Durante a combustão não liberta fumos agressivos (conformidade com PN-EN 61034-2 e PN-EN 60754-2), o que é crucial em instalações em telhados e no interior de edifícios. Classificação de reação ao fogo: Dca conforme PN-EN 50575 (CPR).
Aplicação
O cabo H1Z2Z2-K 10 mm2 destina-se a ligações entre módulos fotovoltaicos, strings de módulos e trajetos de cabos que conduzem ao inversor. A secção de 10 mm2 é particularmente adequada para trajetos mais longos e correntes de trabalho mais elevadas. A cor vermelha facilita a identificação do polo positivo (+) na instalação DC.
Opções adicionais: disponível versão com blindagem de fios CuSn e armadura de fios de aço FeZn. Existe também a possibilidade de aplicar agente anti-roedores no isolamento, prevenindo danos causados por roedores e térmitas.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dados técnicos
| Aplicação | Solar DC |
| Secção [mm²] | 10 |
| Cor | Vermelho |
| Material condutor | Cobre |
| Classe CPR | D |
| Proteção anti-roedores | Não |
| Tipo de cabo | H1Z2Z2-K |
| Marca | MG WIRES |
