Synerga

Abraçadeira universal suporte conector para painéis de vedação castanho

Go to Product feedback

Abraçadeira universal para painéis de vedação com espaçador Ø4 mm, parafuso M8x25 mm e porca. Aço galvanizado revestido a pó em cor castanha, orifício de montagem em forma de feijão permite ajuste de altura.

Go to full description
with VAT without VAT
Price 0,39 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque (grande quantidade)
Shipping time: 24 horas

Características do produto

[PIM] obejmy #164

  • Tipo de acessório Abraçadeira universal
  • Cor Castanho RAL 8017

Descrição

Abraçadeira universal · conector de painéis

Chapa de 2 mm dobrada em U com abertura interior de 16 mm, furo oblongo para ajuste, espaçador de plástico para arame Ø 4 mm e parafuso M8 × 25

universalconector de painéis
Ø 4 mmespaçador para arame
M8 × 25parafuso incluído
zincado + pintura a pó, castanho RAL 8017revestimento

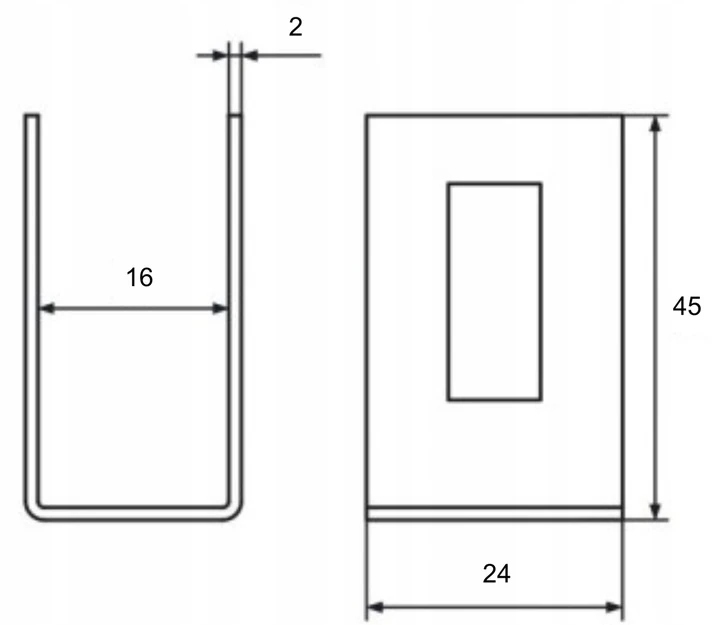

Desenho dimensional da abraçadeira universal: abertura interior g = 16 mm, chapa s = 2 mm, largura 24 mm, altura 45 mm
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista lateral com espaçador e parafuso e vista frontal. Dimensões de acordo com o desenho do fabricante.

Escolha rápida

AplicaçãoFixação de painéis de vedação a postes de diferentes secções
SeleçãoPara painéis de arame Ø 4 mm; espaçador Ø 3 mm lub Ø 5 mm a pedido
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A abraçadeira universal (conector) destina-se à fixação de painéis de vedação a postes de diferentes secções. A chapa dobrada em U envolve o espaçador de plástico, no qual se encaixa o arame do painel.

A abertura interior do U é de 16 mm, a chapa tem uma espessura de 2 mm e a abraçadeira mede 24 × 45 mm. O furo oblongo permite deslocar o parafuso M8 × 25 e ajustar a posição do painel. O conjunto inclui: abraçadeira, espaçador para arame Ø 4 mm, parafuso, porca e anilha.

O revestimento (zincado + pintura a pó, castanho RAL 8017) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição.

Dimensões

Abertura interior do U (g)16 mm
Espessura da chapa (s)2 mm
Largura × altura24 × 45 mm
Parafuso com porca e anilhaM8 × 25
Espaçador de plástico para arameØ 4 mm
Dimensões de acordo com o desenho do fabricante; as dimensões do furo oblongo são indicativas.

Material e revestimento

Materialaço
Revestimentozincado + pintura a pó, castanho RAL 8017

Unidade de venda

Unidade de venda1 unid.

Seleção e montagem

  • ✓Verifique o diâmetro do arame do painel – o conjunto inclui um espaçador Ø 4 mm.
  • ✓Coloque o arame do painel no orifício do espaçador de plástico, no interior da abraçadeira.
  • ✓Passe o parafuso M8 × 25 pelos furos oblongos, ajuste a posição do painel e aperte a porca com a anilha.

Importante

O espaçador incluído no conjunto é adequado para arame Ø 4 mm. Para arame de outro diâmetro, encomende o espaçador Ø 3 mm lub Ø 5 mm – indique-o nas observações da encomenda.

Ficheiros para download

File icon Narrow universal bracket.pdf 151.43 kB

Suporte universal estreito
